- Seite 1 B E T R I E B S A N L E I T U N G airWiper Bedarfsgerechte Reinigung für outdoorScan3...
-
Seite 2: Hersteller
© SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 3: Inhaltsverzeichnis
Störungsbehebung................31 Störungsbehebung................... Technische Daten................32 Datenblatt....................Druckluftverbrauch................... Maßzeichnungen..................Bestelldaten..................35 Bestelldaten airWiper Kit................. 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten... - Seite 4 INHALT Anhang....................36 10.1 Beispiel: Druckluftversorgung mit Kompressor........Abbildungsverzeichnis..............38 Tabellenverzeichnis................39 B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 5: Zu Diesem Dokument
Leitfaden Sichere Maschinen. In sechs Schritten zur sicheren Maschine Symbole und Dokumentkonventionen In diesem Dokument werden folgende Symbole und Konventionen verwendet: 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten... -
Seite 6: Handlungsanleitung
Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen. ✓ Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung. B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 7: Zu Ihrer Sicherheit
Sie benötigen entsprechendes Fachwissen und Erfahrung. Sie müssen den arbeitssi‐ cheren Zustand der Maschine beurteilen können. 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten... - Seite 8 Bedienung unterwiesen sein. Für die Wartung müssen Sie den arbeitssicheren Zustand der Maschine beurteilen können. B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK...
-
Seite 9: Produktbeschreibung

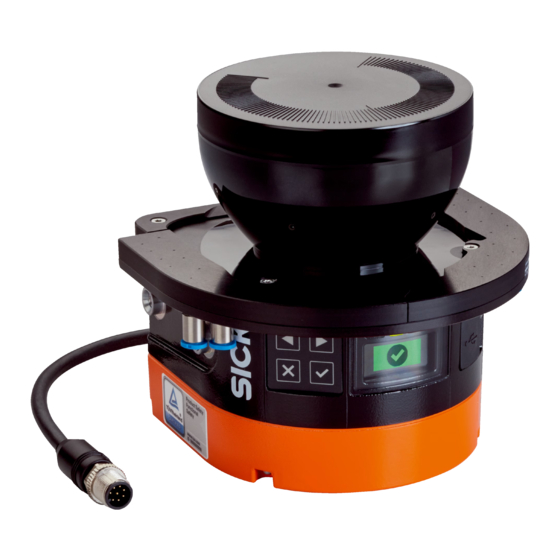

Befestigungssatz 3 outdoorScan3 airWiper Druckluftanschluss B2 Druckluftanschluss A2 Spritzschutz Druckluftanschluss A1 Druckluftanschluss B1 Wetterschutzhaube 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten... -
Seite 10: Aufbau Und Funktion
Luftdüsen aus und bläst Wassertropfen von der Optikhaube. Verwandte Themen • „Beispiel: Druckluftversorgung mit Kompressor“, Seite 36 B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 11: Projektierung
Wenn der airWiper automatisch ausgelöst wird, dann ist es in vielen Fällen sinnvoll, Abbruchkriterien und Ausschlussbedingungen zu definieren. 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten... -
Seite 12: Beispiele
Verschmutzung nicht beseitigt ist Reinigung mit Kanal A und B Pause Reinigungsschritt Reinigungsvorgang B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 13: Zweistufige Reinigung
Nähe sollten ggf. auf die mögliche Geräuschentwicklung hingewiesen werden. Verwandte Themen • „Beispiel: Druckluftversorgung mit Kompressor“, Seite 36 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten... -
Seite 14: Beispiel: Situationsabhängige Reinigung Mit Unterschiedlichen Intensitäten
Benötigte Teile: • Druckluftquelle • Druckluftleitungen • Druckluftventile • Steuerung • Taster • Elektrische Leitungen B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 15: Warnfeld Als Auslöser Für Präventivreinigung
Auflösung und eine niedrigere Mehrfachauswertung als das Schutzfeld, damit das Warnfeld den airWiper auslöst, bevor das Schutzfeld eine Detektion meldet. 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten... -
Seite 16: Effiziente Reinigung
Luftzufuhr für Anschlüsse B: Start jeweils 200 ms nach Anschlüssen A, Dauer jeweils 200 ms 400 ms Pause Gesamtdauer eines Reinigungsschritts: 800 ms B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 17: Systemreinigung
Wenn ein Warnfeld nur den Bereich abdeckt, in dem auch Schutzfelder liegen, ist es weniger empfindlich. So kann z. B. der Verbrauch von Druckluft reduziert werden. 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten... -
Seite 18: Beispiel: Zweistufige Reinigung, Ausgelöst Durch Warnfeld Oder Ver- Schmutzungswarnung
Voraussetzungen Benötigte Teile: • Druckluftquelle • Druckluftleitungen • Druckluftventile • Steuerung • Elektrische Leitungen B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK Irrtümer und Änderungen vorbehalten... - Seite 19 Auflösung und eine niedrigere Mehrfachauswertung als das Schutzfeld, damit das Warnfeld den airWiper auslöst, bevor das Schutzfeld eine Detektion meldet. 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten...
-
Seite 20: Verschmutzungswarnung Als Auslöser Für Präventivreinigung
PROJEKTIERUNG Abbildung 10: Verschmutzungswarnung als Auslöser für Präventivreinigung B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK Irrtümer und Änderungen vorbehalten... - Seite 21 Steuerung sowohl das Signal für das Warnfeld als auch das Signal für die Verschmut‐ zungswarnung auswerten. 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten...
-
Seite 22: Beispiel: Einstufige Reinigung, Ausgelöst Durch Kleines Warnfeld Oder Verschmutzungsfehler
Benötigte Teile: • Druckluftquelle • Druckluftleitungen • Druckluftventil • Elektrische Leitung zur Ansteuerung des Ventils B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 23: Kleines Warnfeld Als Auslöser Für Effiziente Reinigung
200 mm. Das Warnfeld hat eine feinere Auflösung und eine niedrigere Mehrfachaus‐ wertung als das Schutzfeld. 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten... -
Seite 24: Verschmutzungsfehler Als Auslöser Für Effiziente Reinigung
PROJEKTIERUNG Abbildung 14: Verschmutzungsfehler als Auslöser für effiziente Reinigung B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK Irrtümer und Änderungen vorbehalten... - Seite 25 Die elektrischen Daten der Ausgänge finden Sie in der Betriebsanleitung des outdoorS‐ can3 Core I/O. 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten...
-
Seite 26: Mehrere Sicherheitslaserscanner Mit Airwiper
Wenn der Druck nicht ausreicht, um alle airWiper gleichzeitig zu versorgen, dann müssen Sie mit der Steuerung sicherstellen, dass die airWiper nacheinander aktiviert werden. B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 27: Montage
Nennweite der einzelnen Kanäle nicht unterschreiten. Andern‐ falls wird der Luftstrom begrenzt und die Reinigungswirkung reduziert. 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten... - Seite 28 Neuen Druckluftanschluss mit neuer Dichtung eindrehen. Anzugsdrehmoment: 1,3 Nm. Verwandte Themen • „Datenblatt“, Seite 32 B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 29: Instandhaltung
(weitere Informationen siehe Betriebsanlei‐ tung des Sicherheitslaserscanners, Abschnitt „Prüfkonzept“). Der airWiper muss regelmäßig geprüft werden. 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten... - Seite 30 Weitere Informationen finden Sie in der Technischen Information „microScan3, outdoorScan3, nanoScan3: Datenausgabe über UDP und TCP/IP“ (Artikelnummer 8022706). B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 31: Störungsbehebung
Luftdüsen des airWiper Verwandte Themen • „Regelmäßige Reinigung“, Seite 29 • „Regelmäßige Prüfung“, Seite 29 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten... -
Seite 32: Technische Daten
Benötigtes Druckluftvolumen pro Zeit für alle Kanäle in l/s (Luftvolumen bei 100 kPa) Druck am Eingang des airWiper B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 33: Maßzeichnungen
Abbildung 18: airWiper Kit outdoorScan3 Core I/O Alle Maße in mm. Spiegeldrehachse Scanebene Erforderlicher Sehschlitz 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten... - Seite 34 Abbildung 19: airWiper Kit outdoorScan3 Pro – EtherNet/IP™ Alle Maße in mm. Spiegeldrehachse Scanebene Erforderlicher Sehschlitz B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 35: Bestelldaten
Kit outdoorScan3 Core I/O, ohne Systemstecker 1124785 airWiper Kit outdoorScan3 Pro – EtherNet/IP™, ohne Systemstecker 1124782 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten... -
Seite 36: Anhang
Filterregler: Der Filterregler reinigt die Druckluft von Partikeln und Kondensat. Er begrenzt den Arbeitsdruck auf den eingestellten Wert. B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK... - Seite 37 Druckluftleitungen geleitet, um diese und den airWiper von Kondensat zu befreien. Verwandte Themen • „Datenblatt“, Seite 32 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten...
-
Seite 38: Abbildungsverzeichnis
19. airWiper Kit outdoorScan3 Pro – EtherNet/IP™............34 20. Beispiel: Druckluftversorgung mit Kompressor ............36 B E T R I E B S A N L E I T U N G | airWiper 8027428/2022-05-20 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 39: Tabellenverzeichnis
Mechanische Daten airWiper..................32 Druckluft........................32 Bestelldaten airWiper Kit outdoorScan3, mit Systemstecker........35 Bestelldaten airWiper Kit outdoorScan3, ohne Systemstecker.......35 8027428/2022-05-20 | SICK B E T R I E B S A N L E I T U N G | airWiper Irrtümer und Änderungen vorbehalten... - Seite 40 Phone +7 495 283 09 90 E-Mail info@sick.com E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...
