4 INBETRIEBNAHME

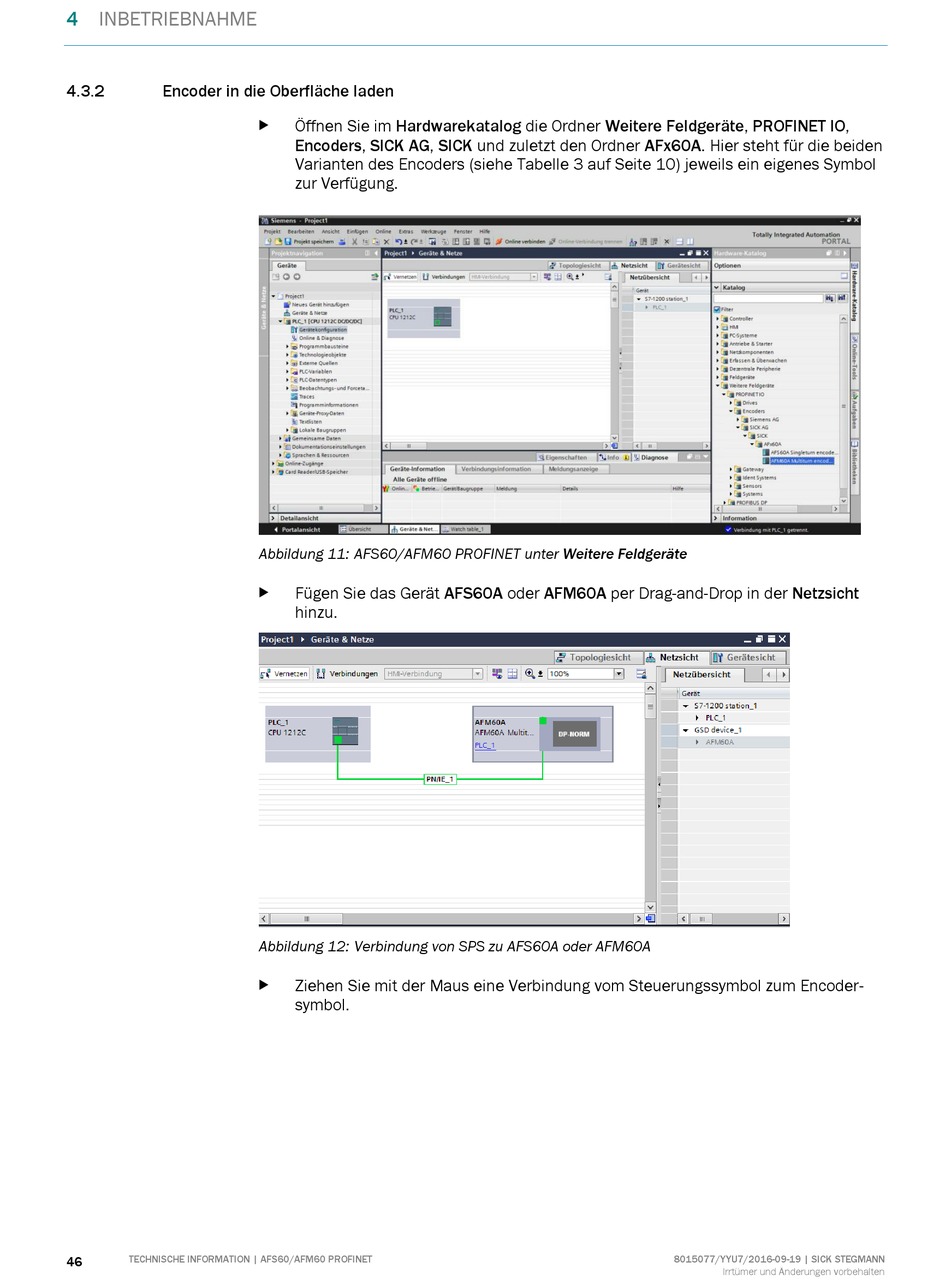

4.3.2 Encoder in die Oberfläche laden
46 TECHNISCHE INFORMATION | AFS60/AFM60 PROFINET
Öffnen Sie im Hardwarekatalog die Ordner Weitere Feldgeräte, PROFINET IO,

Encoders, SICK AG, SICK und zuletzt den Ordner AFx60A. Hier steht für die beiden
Varianten des Encoders (siehe Tabelle 3 auf Seite 10) jeweils ein eigenes Symbol
zur Verfügung.
Abbildung 11: AFS60/AFM60 PROFINET unter Weitere Feldgeräte
Fügen Sie das Gerät AFS60A oder AFM60A per Drag-and-Drop in der Netzsicht

hinzu.

Abbildung 12: Verbindung von SPS zu AFS60A oder AFM60A

Ziehen Sie mit der Maus eine Verbindung vom Steuerungssymbol zum Encoder-

symbol.
