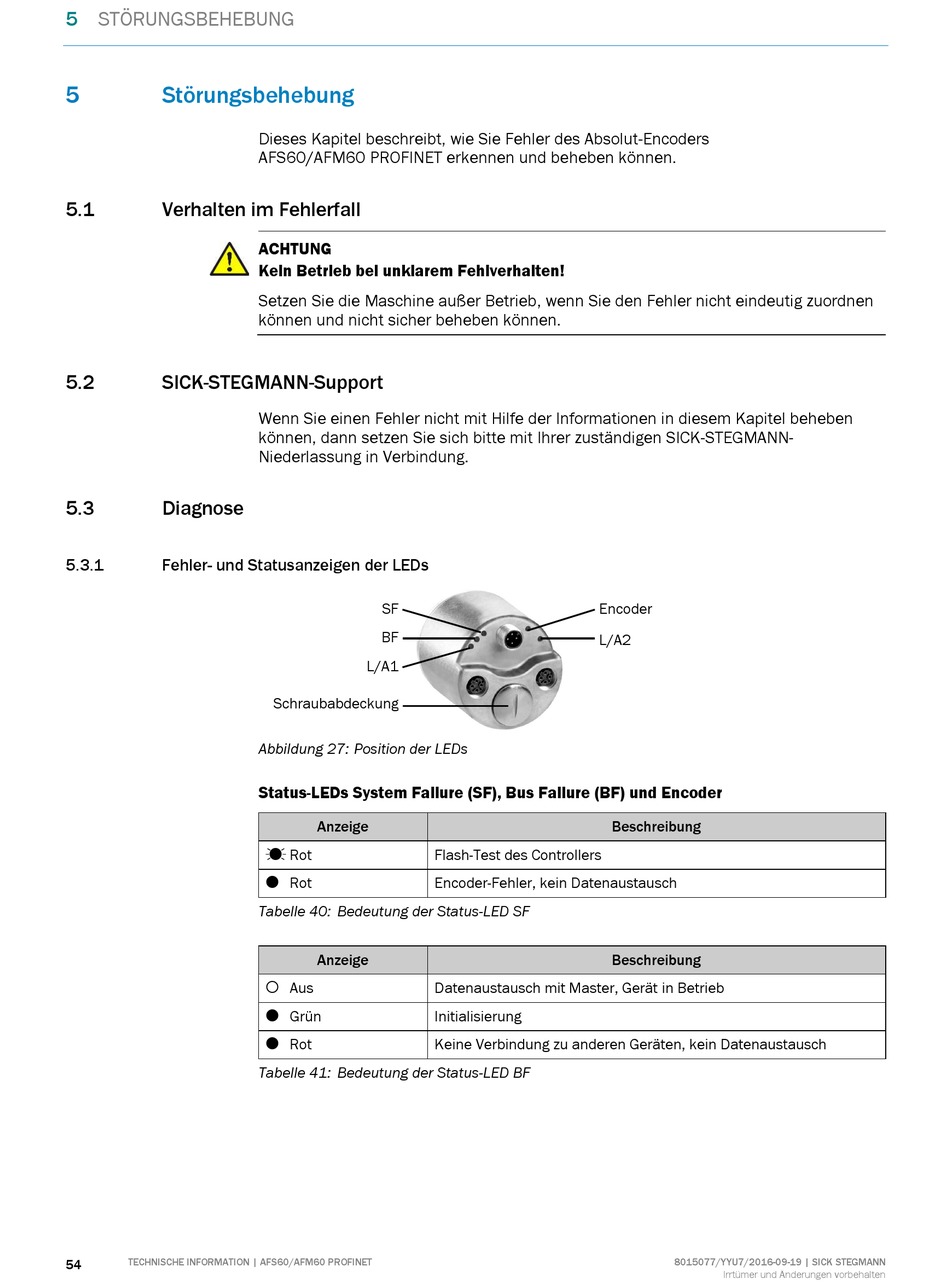

5 STÖRUNGSBEHEBUNG
5 Störungsbehebung
5.1

Verhalten im Fehlerfall

5.2

SICK-STEGMANN-Support

5.3

Diagnose

5.3.1

Fehler- und Statusanzeigen der LEDs

54 TECHNISCHE INFORMATION | AFS60/AFM60 PROFINET
Dieses Kapitel beschreibt, wie Sie Fehler des Absolut-Encoders
AFS60/AFM60 PROFINET erkennen und beheben können.
ACHTUNG
Kein Betrieb bei unklarem Fehlverhalten!
Setzen Sie die Maschine außer Betrieb, wenn Sie den Fehler nicht eindeutig zuordnen
können und nicht sicher beheben können.
Wenn Sie einen Fehler nicht mit Hilfe der Informationen in diesem Kapitel beheben
können, dann setzen Sie sich bitte mit Ihrer zuständigen SICK-STEGMANN-
Niederlassung in Verbindung.
SF
BF
L/A1
Schraubabdeckung

Abbildung 27: Position der LEDs

Status-LEDs System Failure (SF), Bus Failure (BF) und Encoder
Anzeige
 Rot Flash-Test des Controllers
 Rot Encoder-Fehler, kein Datenaustausch
Tabelle 40: Bedeutung der Status-LED SF
Anzeige
 Aus Datenaustausch mit Master, Gerät in Betrieb
 Grün Initialisierung
 Rot Keine Verbindung zu anderen Geräten, kein Datenaustausch
Tabelle 41: Bedeutung der Status-LED BF
Encoder
L/A2
Beschreibung
Beschreibung
8015077/YYU7/2016-09-19 | SICK STEGMANN
Irrtümer und Änderungen vorbehalten
