4
INBETRIEBNAHME
52
TECHNISCHE INFORMATION | AFS60/AFM60 PROFINET

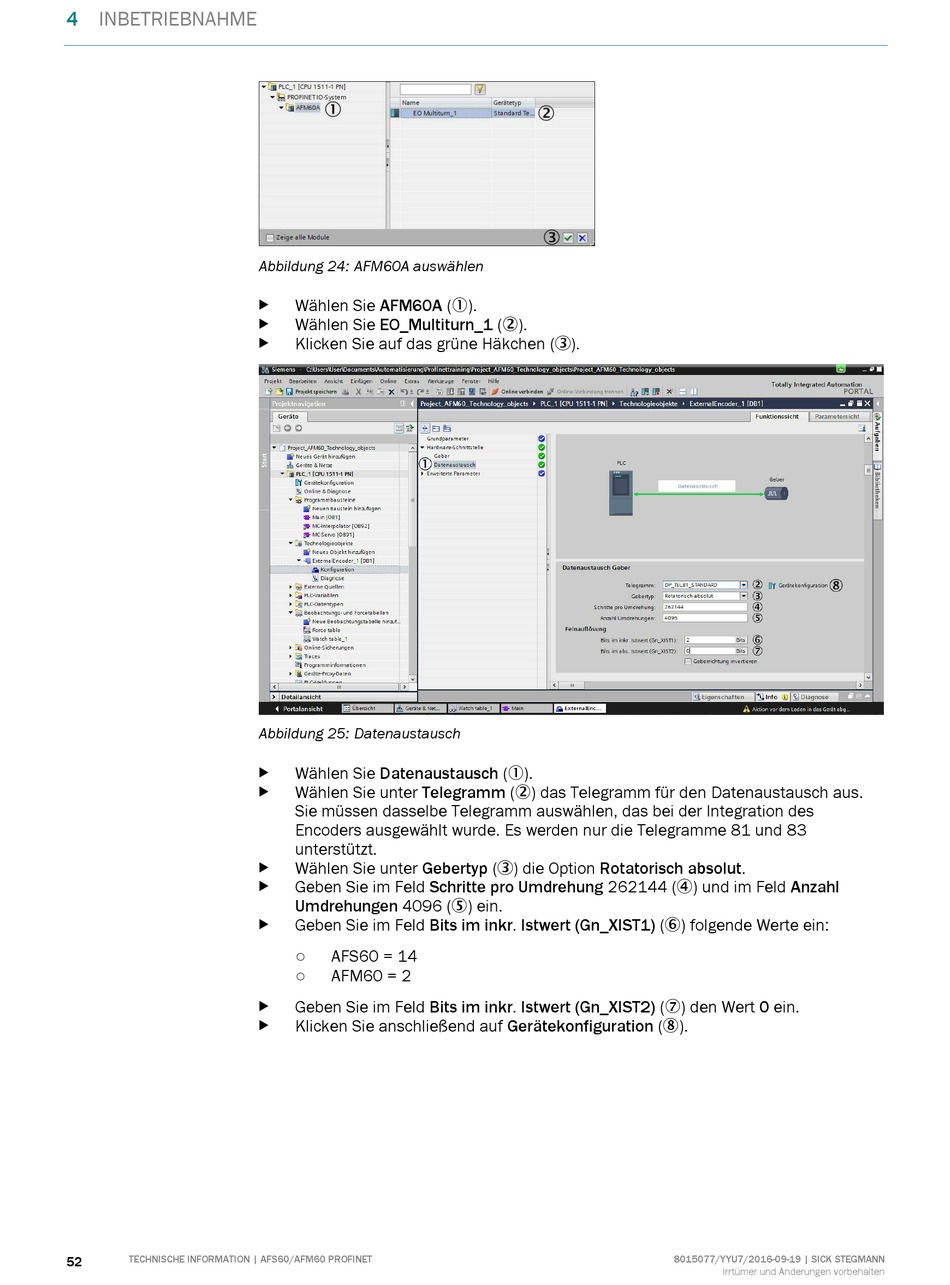

Abbildung 24: AFM60A auswählen
Wählen Sie AFM60A ().
Wählen Sie EO_Multiturn_1 ().
Klicken Sie auf das grüne Häkchen ().
Abbildung 25: Datenaustausch
Wählen Sie Datenaustausch ().
Wählen Sie unter Telegramm () das Telegramm für den Datenaustausch aus.
Sie müssen dasselbe Telegramm auswählen, das bei der Integration des
Encoders ausgewählt wurde. Es werden nur die Telegramme 81 und 83
unterstützt.
Wählen Sie unter Gebertyp () die Option Rotatorisch absolut.
Geben Sie im Feld Schritte pro Umdrehung 262144 () und im Feld Anzahl
Umdrehungen 4096 () ein.
Geben Sie im Feld Bits im inkr. Istwert (Gn_XIST1) () folgende Werte ein:
○
AFS60 = 14
AFM60 = 2
○
Geben Sie im Feld Bits im inkr. Istwert (Gn_XIST2) () den Wert 0 ein.
Klicken Sie anschließend auf Gerätekonfiguration ().
8015077/YYU7/2016-09-19 | SICK STEGMANN
Irrtümer und Änderungen vorbehalten
