4

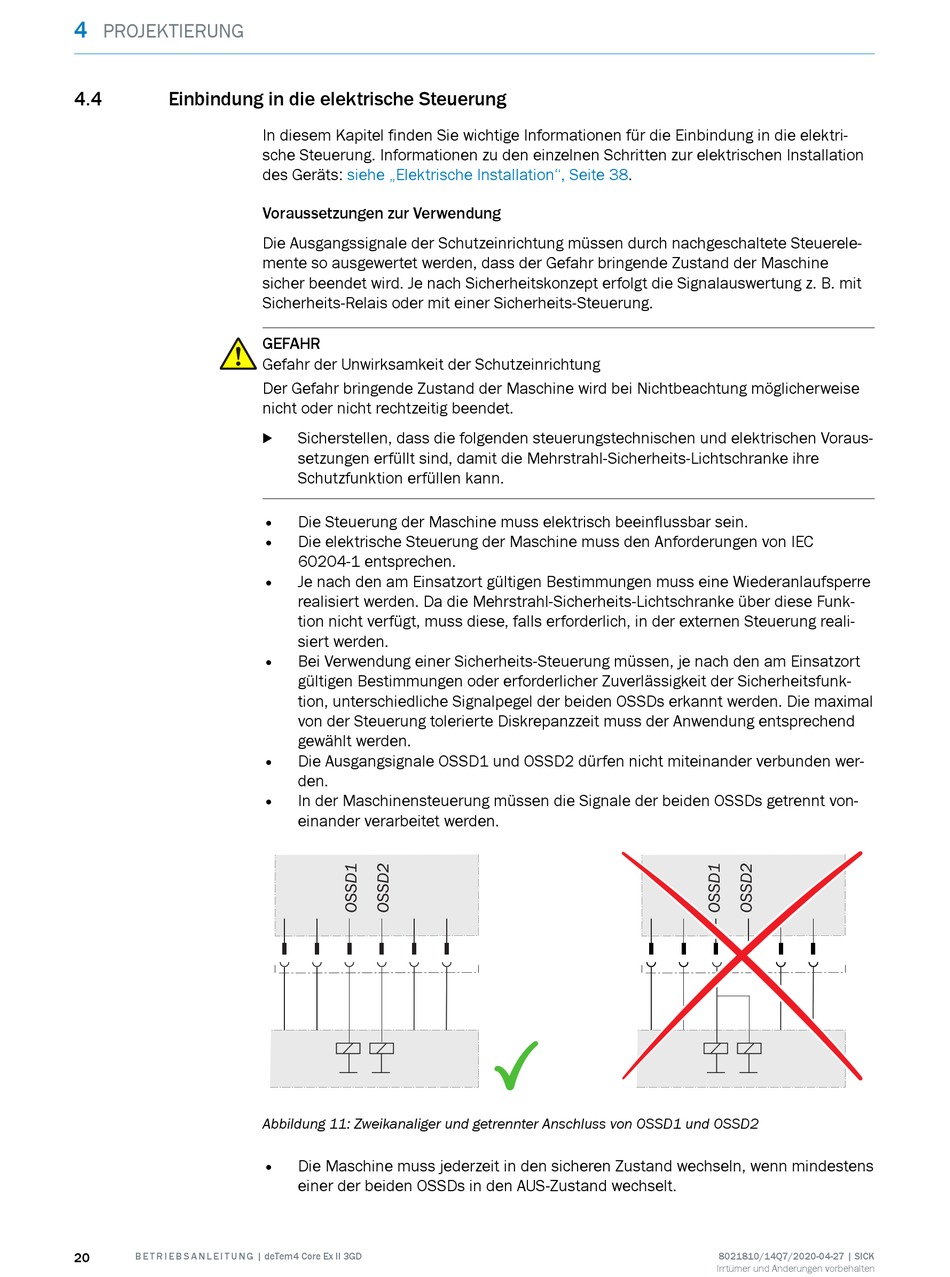

PROJEKTIERUNG
4.4
Einbindung in die elektrische Steuerung
20
B E T R I E B S A N L E I T U N G | deTem4 Core Ex II 3GD
In diesem Kapitel finden Sie wichtige Informationen für die Einbindung in die elektri‐
sche Steuerung. Informationen zu den einzelnen Schritten zur elektrischen Installation
des Geräts:
siehe „Elektrische Installation", Seite
Voraussetzungen zur Verwendung
Die Ausgangssignale der Schutzeinrichtung müssen durch nachgeschaltete Steuerele‐
mente so ausgewertet werden, dass der Gefahr bringende Zustand der Maschine
sicher beendet wird. Je nach Sicherheitskonzept erfolgt die Signalauswertung z. B. mit
Sicherheits-Relais oder mit einer Sicherheits-Steuerung.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass die folgenden steuerungstechnischen und elektrischen Voraus‐
b
setzungen erfüllt sind, damit die Mehrstrahl-Sicherheits-Lichtschranke ihre
Schutzfunktion erfüllen kann.
•
Die Steuerung der Maschine muss elektrisch beeinflussbar sein.
•
Die elektrische Steuerung der Maschine muss den Anforderungen von IEC
60204-1 entsprechen.
•
Je nach den am Einsatzort gültigen Bestimmungen muss eine Wiederanlaufsperre
realisiert werden. Da die Mehrstrahl-Sicherheits-Lichtschranke über diese Funk‐
tion nicht verfügt, muss diese, falls erforderlich, in der externen Steuerung reali‐
siert werden.
•
Bei Verwendung einer Sicherheits-Steuerung müssen, je nach den am Einsatzort
gültigen Bestimmungen oder erforderlicher Zuverlässigkeit der Sicherheitsfunk‐
tion, unterschiedliche Signalpegel der beiden OSSDs erkannt werden. Die maximal
von der Steuerung tolerierte Diskrepanzzeit muss der Anwendung entsprechend
gewählt werden.
•
Die Ausgangsignale OSSD1 und OSSD2 dürfen nicht miteinander verbunden wer‐
den.
•
In der Maschinensteuerung müssen die Signale der beiden OSSDs getrennt von‐
einander verarbeitet werden.
Abbildung 11: Zweikanaliger und getrennter Anschluss von OSSD1 und OSSD2
•
Die Maschine muss jederzeit in den sicheren Zustand wechseln, wenn mindestens
einer der beiden OSSDs in den AUS-Zustand wechselt.
38.
8021810/14Q7/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
