Spezifikationen
7.2.2 Gehäuse mit IP20
F1
F2
7 7

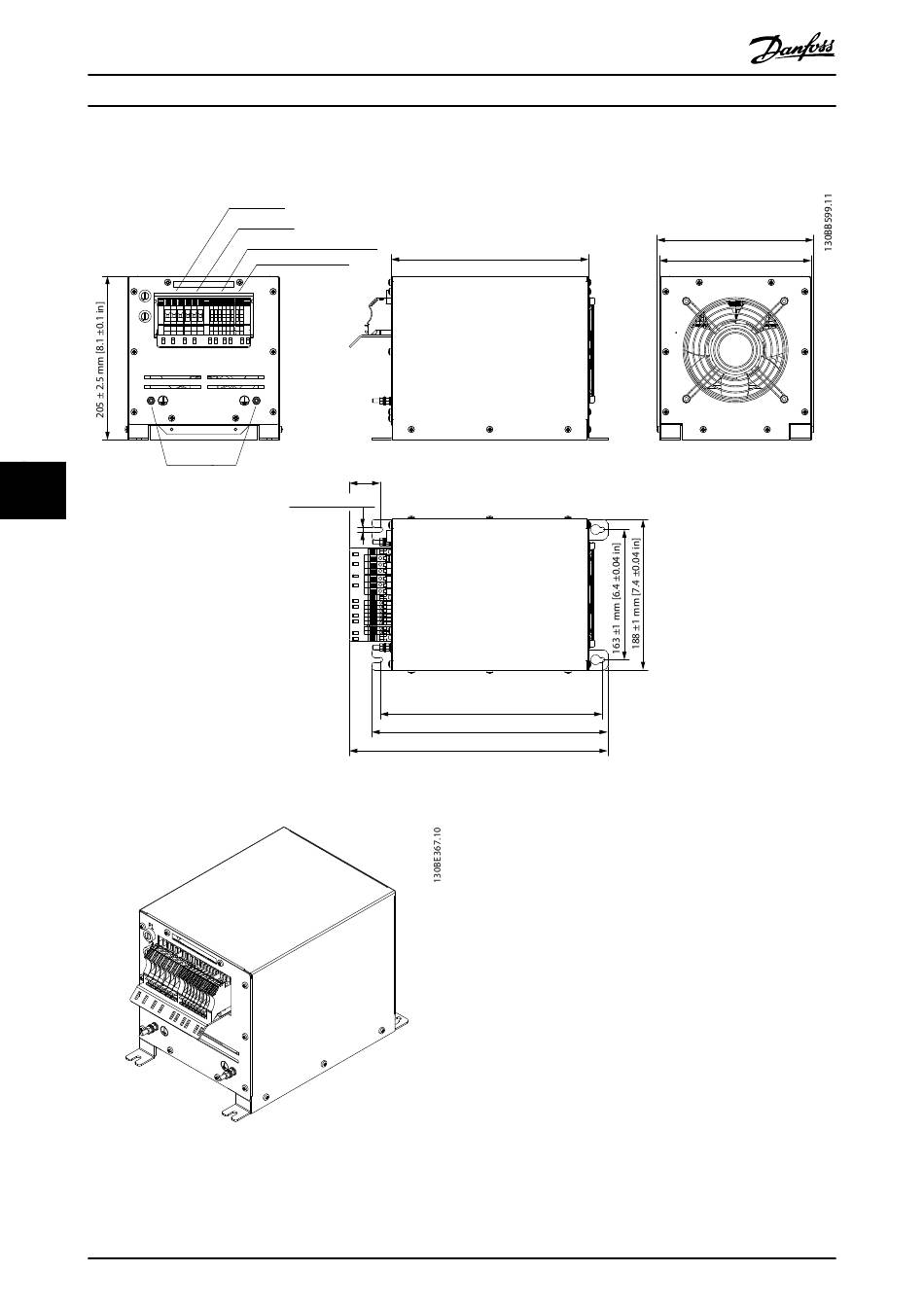

Abbildung 7.5 IP20 X1 Interner Lüfter 1
Abbildung 7.6 IP20 X1 Interner Lüfter 1, 3D-Ansicht
64
VLT
X1 Mains 6 mm 2
X2 Drive 6 mm 2
X3/X4 Capacitor disconnect 2.5 mm
A/B Temperature 2.5 mm
PE M6
39 ±2 mm [1.5 ±0.1 in]
6.5 ±1 mm [0.3 ±0.04 in]
Danfoss A/S © 10/2016 Alle Rechte vorbehalten.
®
Advanced Harmonic Filter AHF 005/AHF 010
2
247 ±2 mm [9.7 ±0.1 in]
2
278 ±2.5 mm [10.9 ±0.1 in]
295 ±2.5 mm [11.6 ±0.1 in]
323 ±2.5 mm [12.7 ±0.1 in]
196 ±2 mm [7.7 ±0.1 in]
190 ±2 mm [7.5 ±0.1 in]
