Anforderungen für korrekte ...
Spannu
Interner
ng [V]
Lüftertyp 1
380–415
440–480
600
500–690
Tabelle 4.1 Übersicht über Spannungsgrößen/Lüftertypen
4
4
HINWEIS
IP21/NEMA 1-AUFRÜSTUNGSSATZ
Ein IP21/NEMA 1-Aufrüstungssatz ist für die IP20-Ausfüh-
rungen der VLT
010 erhältlich. Siehe Kapitel 5.3.1 IP21/NEMA 1-Aufrüs-
tungssatz für detaillierte Informationen.
4.1.4.2 Anforderungen für IP00
HINWEIS
IP00 - GEBLÄSELUFT ERFORDERLICH
Achten Sie beim Aufstellen von IP00-Ausführungen auf
die spezifischen Anforderungen für Kühlung und
Lüftung. Stellen Sie sicher, dass die minimal erforderliche
Gebläseluftgeschwindigkeit und das minimal
erforderliche Luftvolumen als Teil der Installation von
IP00-Ausführungen in Schaltschränken berücksichtigt
werden. Nähere Angaben finden Sie in Tabelle 4.2 und
Tabelle 4.3.
Die IP00-Ausführungen verfügen über keine integrierten
Lüfter und Lüftungskanäle. Daher ist eine Luftzirkulation
durch den Filter zur Vermeidung einer Überhitzung des
Filters und anderer Komponenten im Schaltschrank wichtig.
Bei der Installation eines Filters in tiefen bzw. weiten
Schaltschränken besteht eine hohe Gefahr, dass die Luftzir-
kulation den Filter umgeht und daher nicht die
erforderliche Kühlung liefert. Installieren Sie oben und
unten in breiten/tiefen Schaltschränken Luftfüh-
rungsbleche, um die Luftzirkulation zu regeln. Siehe
Abbildung 4.11 und Abbildung 4.12.
Falsche Installationen – Luftzirkulation umgeht den Filter
Abbildung 4.8 und Abbildung 4.9 zeigen einen in einem
breiten/tiefen Schaltschrank installierten Filter ohne
Luftführungsbleche zur Regelung der Luftzirkulation. Die
Abbildungen zeigen, dass ein Teil der Luftzirkulation den
Filter umgeht, was zu einem Überhitzen des Filters führt.
24
Externer
Interner
Lüftertyp 1
Lüftertyp 2
✓
✓
–
✓
✓
–
✓
✓
–
✓
–
–
®
Advanced Harmonic Filter AHF 005/AHF
Danfoss A/S © 10/2016 Alle Rechte vorbehalten.
®
VLT
Advanced Harmonic Filter AHF 005/AHF 010
Externer
Lüftertyp 2
–
–
–
✓
1
2
3

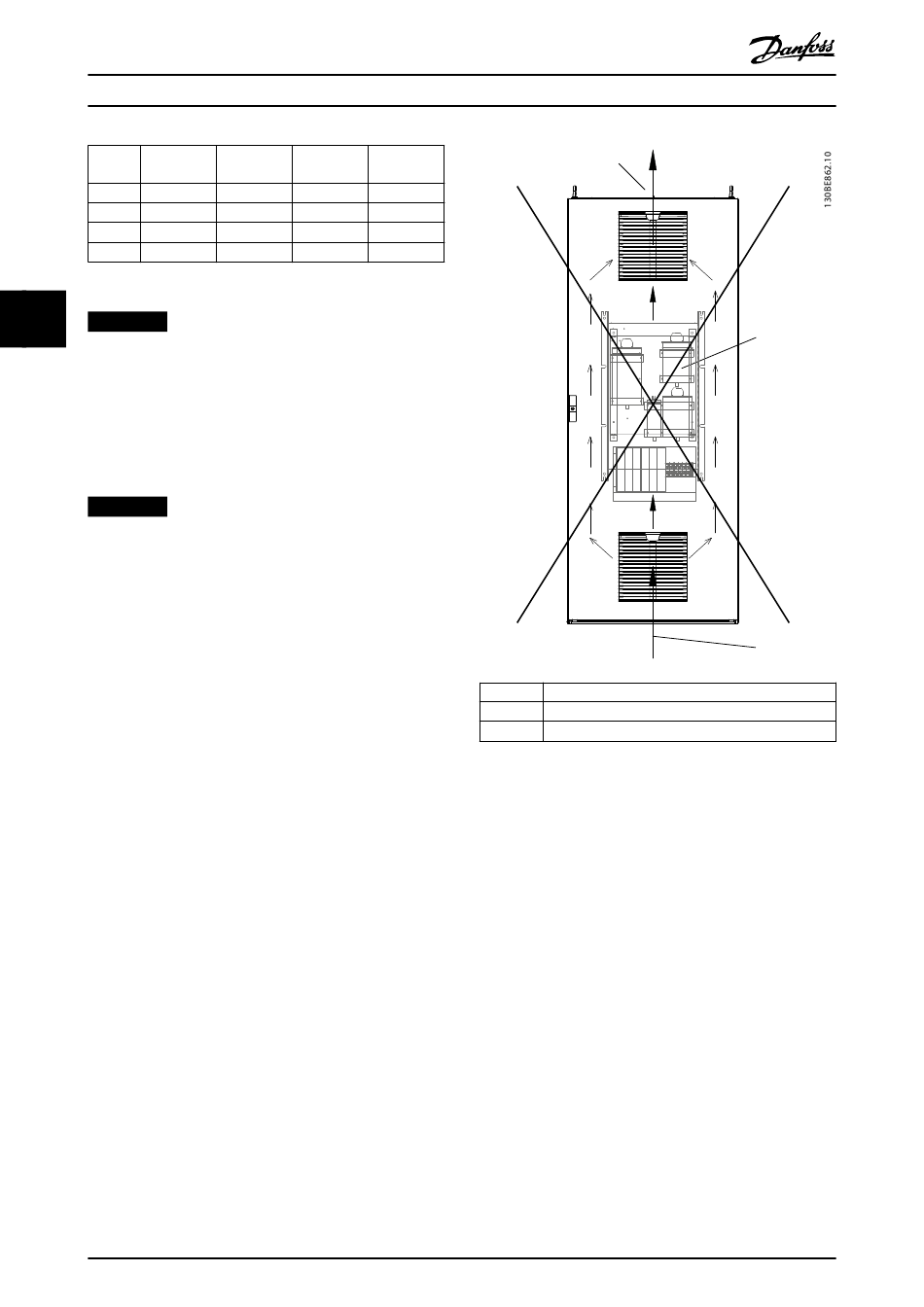

Abbildung 4.8 Falsche Installation – Luftzirkulation umgeht
den Filter – Frontansicht
1
Auslass für ausströmenden Luftstrom
Einlass für einströmenden Luftstrom
AHF-Filter
3
2
MG80C503
