3.1.2 Kapazitive Ströme
Wenn die spezifische Anwendung im lastfreien Zustand
einen höheren Leistungsfaktor und eine Reduzierung des
kapazitiven Stroms im Standby erfordert, verwenden Sie
einen Kondensatorschalter. Ein Schalter trennt den
Kondensator bei Lasten unter 20 %.
HINWEIS
Wichtiger Hinweis: Sie dürfen die Kondensatoren nicht
bei Volllast anschließen oder im lastfreien Zustand
trennen.
Sie müssen den kapazitiven Strom bei der Auslegung von
Anwendungen, in denen der Oberschwingungsfilter durch
einen Generator versorgt wird, unbedingt berücksichtigen.
Der kapazitive Strom kann Überspannungen des
Generators bei Leerlauf bzw. bei Betrieb mit geringer Last
verursachen. Die Überspannung verursacht einen
Spannungsanstieg, der zu einer Überschreitung der für
Filter und Frequenzumrichter zulässigen Spannung führt.
Verwenden Sie daher stets einen Kondensatorschalter
in Anwendungen mit Generatorspeisung und planen Sie
die Auslegung sorgfältig. Weitere Informationen zu
kapazitiven Strömen finden Sie unter
Kapitel 4.2.1.1 Klemmen für Kondensatorschalter.
Mains
and
Infeed
mains
section
cable

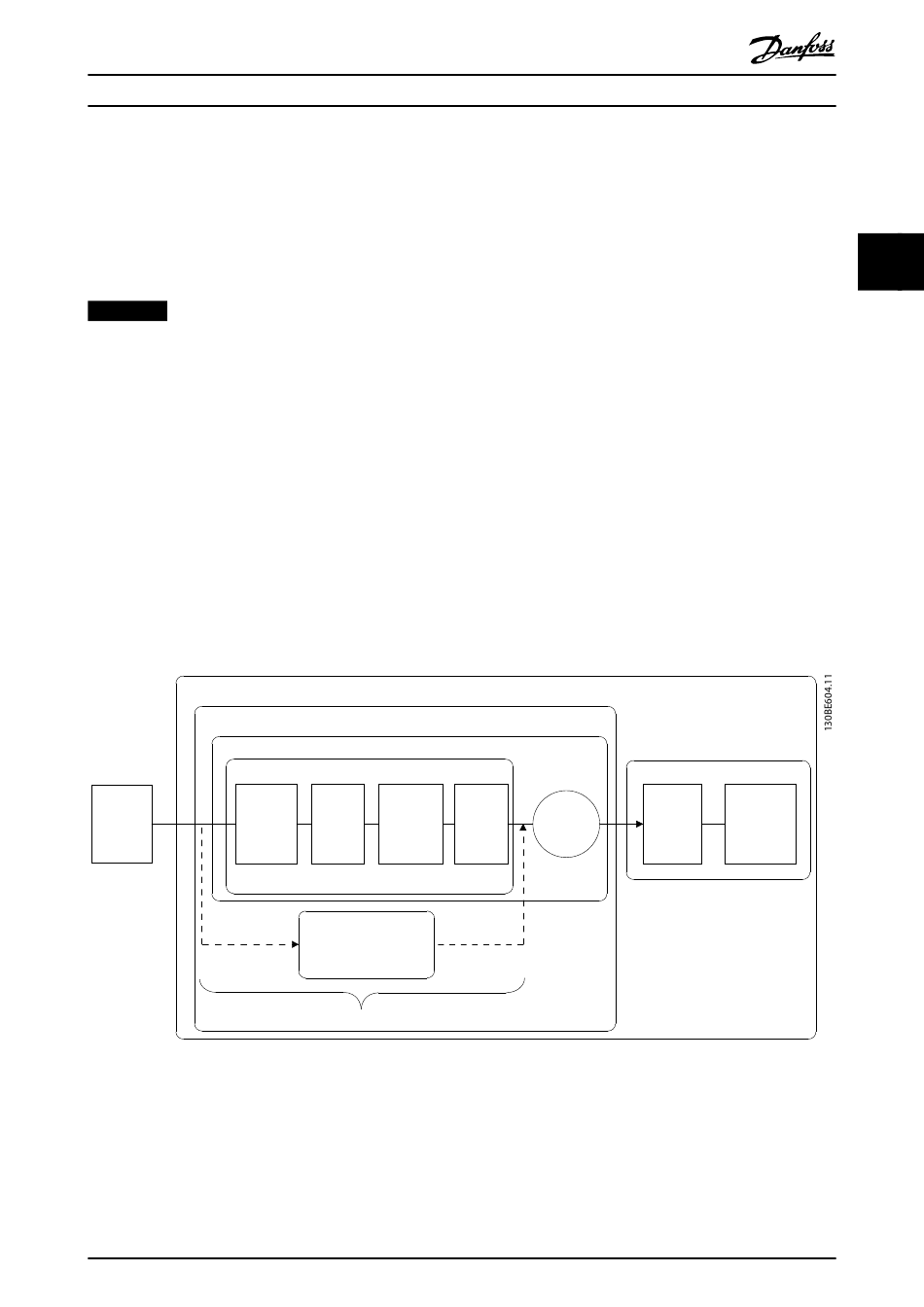

Abbildung 3.9 Antriebssystem und komplettes Antriebsmodul
Hilfseinrichtungen:
•
®
VLT
Advanced Harmonic Filter AHF 005
•
®
VLT
Advanced Harmonic Filter AHF 010
•
®
VLT
Line Reactor MCC 103
MG80C503
Projektierungshandbuch
Extended product
Motor system
Drive system (PDS)
Complete drive module (CDM)
Basic
drive
Auxiliaries
module
(BDM)
Motor starter
contactors, soft starters, ...
Motor control system = CDM or starter
Danfoss A/S © 10/2016 Alle Rechte vorbehalten.
Im Vergleich mit Mehrpuls-Gleichrichtern sind passive
Oberschwingungsfilter (zum Beispiel VLT
Harmonic Filter AHF 005/AHF 010) widerstandsfähiger
gegenüber Hintergrundverzerrung und Netzversorgungsa-
symmetrie. Die Leistung von passiven Filtern ist im Hinblick
auf Teillastleistung und Leistungsfaktor jedoch geringer als
die Leistung von aktiven Filtern. Detaillierte Informationen
zu den Leistungen der verschiedenen Lösungen zur
Oberschwingungsreduzierung von Danfoss finden Sie in
den Handbüchern der jeweiligen Lösungen.
3.2 Energieeffizienz
3.2.1 Einführung in die Energieeffizienz
Die Norm EN 50598 Ökodesign für Antriebssysteme,
Motorstarter, Leistungselektronik und deren angetriebene
Anwendungen enthält Richtlinien zur Bestimmung der
Energieeffizienz von Frequenzumrichtern.
Die Norm stellt eine neutrale Methode zur Bestimmung
von Effizienzklassen und Leistungsverlusten bei Volllast und
Teillast bereit. Zudem ermöglicht sie Effizienzklassenbe-
stimmung von Kombinationen eines beliebigen Motors mit
einem beliebigen Frequenzumrichter.
Auxiliaries
Motor
•
®
VLT
Sinusfilter MCC 101
•
®
VLT
dU/dt-Filter MCC 102
®
Advanced
Driven equipment
Trans-
Load
mission
machine
17
3
3
