7.2.4 Klemmenbezeichnungen, IP00

Die Klemmen unterscheiden sich je nach Filtergröße.

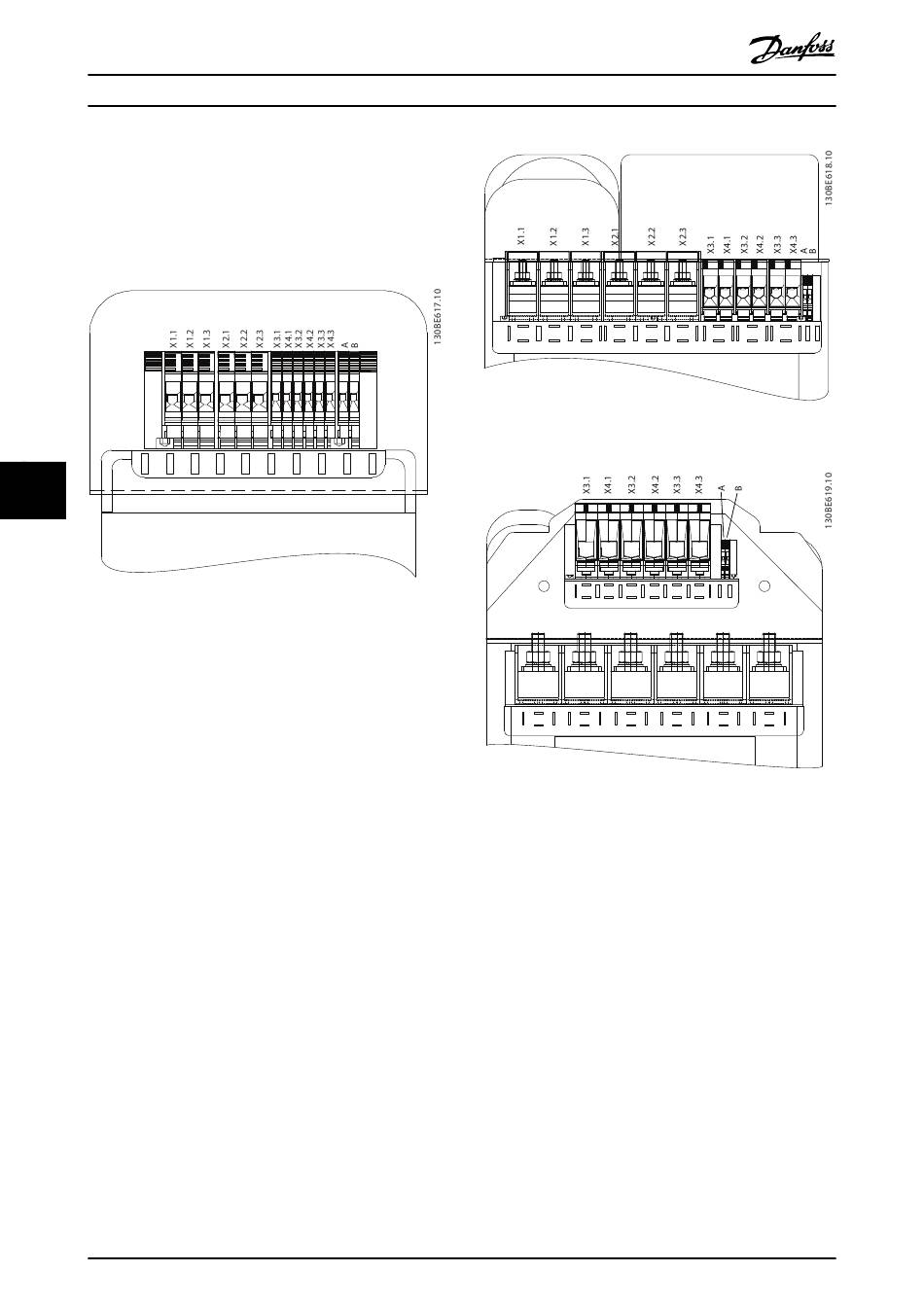

Abbildung 7.117 bis Abbildung 7.119 zeigen Nahaufnahmen
der Klemmenbezeichnungen für IP00 X1–X4, IP00 X5–X6
und IP00 X7–X8.
7 7
Abbildung 7.117 Klemmenbezeichnungen IP00 X1–X4
120
®
VLT Advanced Harmonic Filter AHF 005/AHF 010
Abbildung 7.118 Klemmenbezeichnungen IP00 X5–X6
Abbildung 7.119 Klemmenbezeichnungen IP00 X7–X8
