Fehlerstromschutzschalter
Wenn Fehlerstromschutzschalter (RCD), auch als
Erdschlusstrennschalter bezeichnet, zum Einsatz kommen,
sind die folgenden Anforderungen einzuhalten: Fehler-
stromschutzschalter (RCD)
•
2 2
Verwenden Sie RCD mit Einschaltverzögerung, um
Fehler durch transiente Erdströme zu vermeiden.
•
Verwenden Sie RCD mit Einschaltverzögerung, um
Fehler durch transiente Erdströme zu vermeiden
•
Bemessen Sie RCD in Bezug auf Systemkonfigu-
ration und Umgebungsbedingungen
2.4.2.2 Erdung für IP20-Gehäuse
Sie sollten den Frequenzumrichter über abgeschirmte
Kabel erden. Verwenden Sie zur Erdung der Leistungsan-
schlüsse die in Abbildung 2.6 gezeigten speziell
vorgesehenen Erdungsanschlüsse.

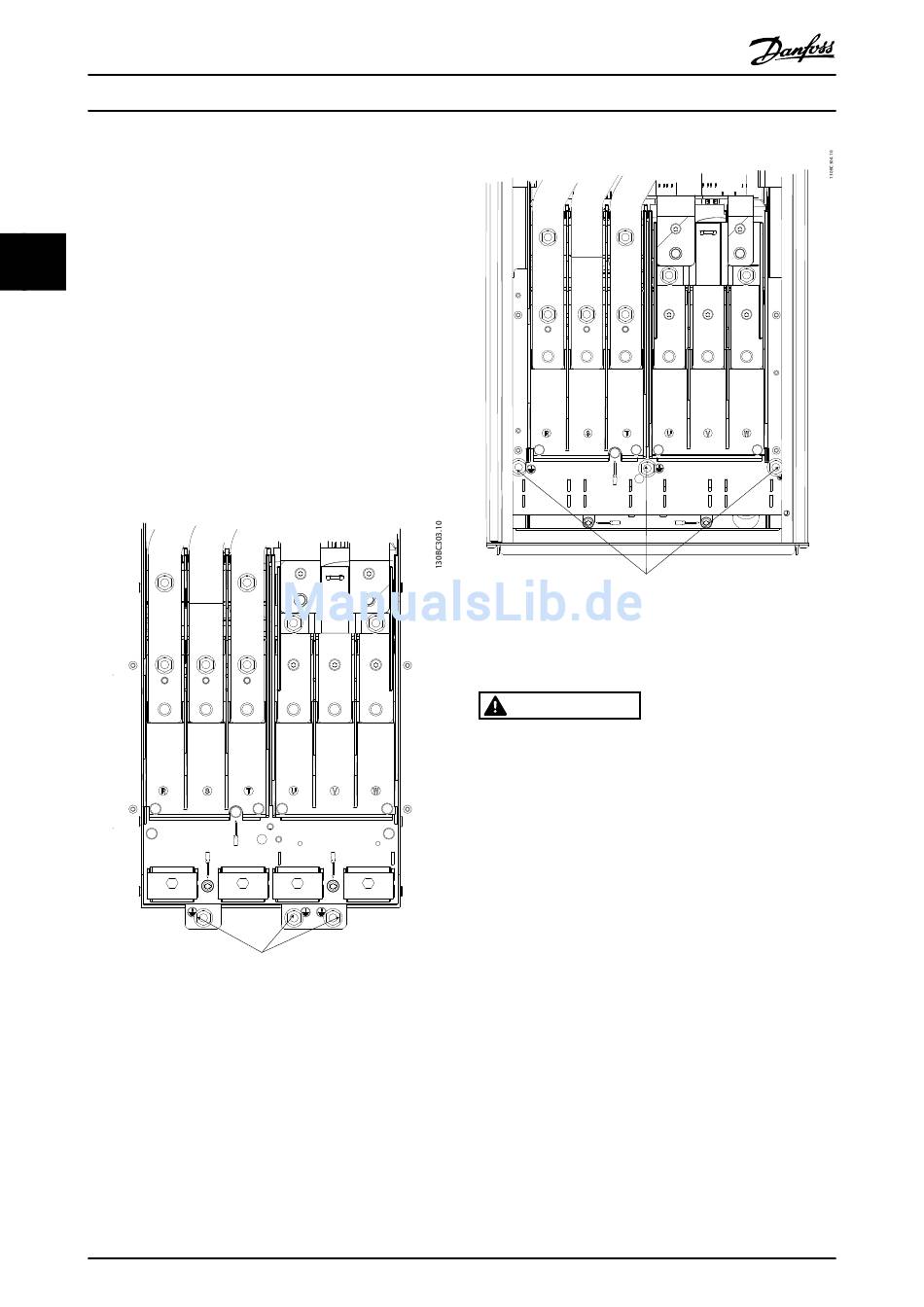

Abbildung 2.5 Erdungsanschlüsse für IP20-Gehäuse
2.4.2.3 Erdung für IP21/54-Gehäuse
Sie sollten den Frequenzumrichter über abgeschirmte
Kabel erden. Verwenden Sie zur Erdung der Leistungsan-
schlüsse die in Abbildung 2.6 gezeigten speziell
vorgesehenen Erdungsanschlüsse.
12
VLT ® AQUA Drive (D-Rahmen)
Produkthandbuch
Abbildung 2.6 Erdung für IP21/54-Gehäuse

2.4.3 Motoranschluss

INDUZIERTE SPANNUNG!
Verlegen Sie Motorkabel von mehreren Frequenzum-
richtern getrennt. Induzierte Spannung durch
nebeneinander verlegte Motorkabel kann Gerätekonden-
satoren auch dann aufladen, wenn die Geräte
freigeschaltet sind. Die Nichtbeachtung dieser Empfehlung
kann schwere Personenschäden oder sogar tödliche Verlet-
zungen zur Folge haben.
®
MG21A103 - VLT ist eine eingetragene Marke von Danfoss
WARNUNG
•
Maximale Kabelquerschnitte finden Sie in
10.1 Leistungsabhängige technische Daten..
•
Befolgen Sie bezüglich der Kabelquerschnitte
lokale und nationale Vorschriften.
•
Kabeleinführungen für Motorkabel sind am
Unterteil von Frequenzumrichtern mit Schutzart
IP21/54 oder höher vorgesehen.
•
Installieren Sie Kondensatoren zur Korrektur des
Leistungsfaktors nicht zwischen dem Frequen-
zumrichter und dem Motor.
•
Schließen Sie ein Start- oder Polumschal-
tungsgerät nicht zwischen Frequenzumrichter
und Motor an.
•
Schließen Sie die 3 Phasen des Motorkabels an
die Klemmen 96 (U), 97 (V) und 98 (W) an.
