Anforderungen für korrekte ...
27
To frequency
converter
digital input
12
02
To frequency
converter
01
relay output
24 V DC
24 – 240 V AC
depending on
contactor type

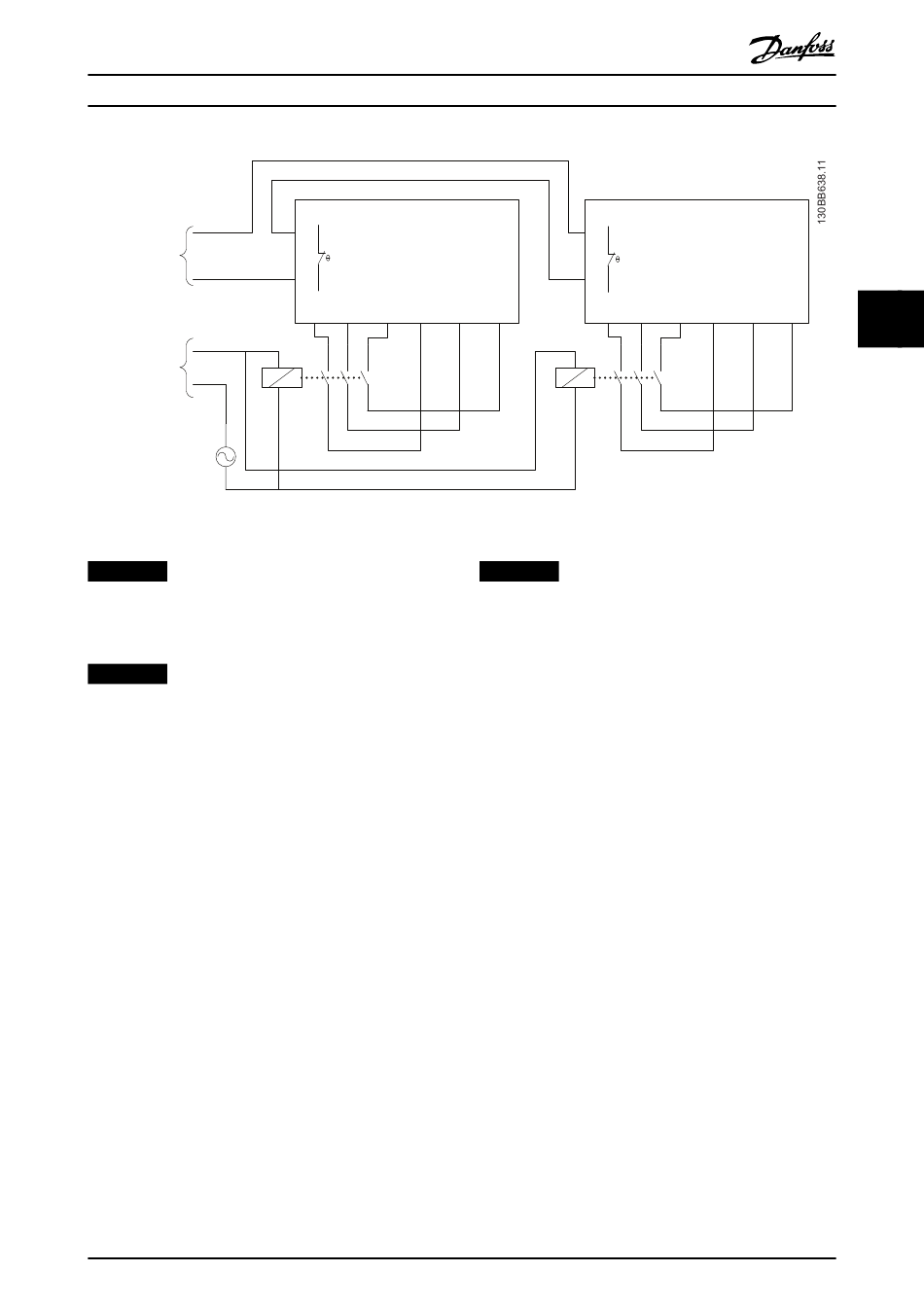

Abbildung 4.14 Parallele Verwendung von AHF mit Kondensatorschalter
HINWEIS
Die Verwendung eines gemeinsamen 3-poligen Schützes
mit mehreren parallel geschalteten Filtern ist nicht
zulässig.
HINWEIS
Halten Sie die Kabellänge zwischen Filter und Kondensa-
torschalterschütz so kurz wie möglich, um die
Impedanzwirkung auf das Kabel zu reduzieren. Eine
maximale Kabellänge von 2 m zwischen Filter und
Schütz ist zulässig.
Spannungsanstieg
Der AHF ist zum Erreichen einer möglichst niedrigen
Einfügungsdämpfung konstruiert, damit die volle
Zwischenkreisspannung im Frequenzumrichter zur
Verfügung steht. Das Ziel dieser Konstruktion ist es, eine
volle Zwischenkreisspannung bei Nennlast zu gewähr-
leisten, siehe B in Abbildung 4.15. Die Bereitstellung der
vollen Zwischenkreisspannung bei Nennlast führt zu einem
geringfügigen Spannungsanstieg bei Bedingungen mit
niedriger Last und zu einem geringfügigen Spannungs-
abfall bei Überlastbedingungen. Der Spannungsanstieg bei
geringer Last (A in Abbildung 4.15) beträgt ca. 5 %,
während der Spannungsabfall bei Überlast (C in
Abbildung 4.15) nur wenige Prozentpunkte beträgt.
Abbildung 4.15 zeigt die Einfügungsdämpfung im Frequen-
zumrichter als Lastfunktion.
MG80C503
Projektierungshandbuch
X 1.1
X1.2
X1.3
X2.1
X2.2
A
AHF 1
B
X3. 1
X 3.2
X3.3
X4.1
X4.2
Danfoss A/S © 10/2016 Alle Rechte vorbehalten.
X2.3
X1.1
X1.2
A
B
X4.3
X3.1
X3.2
HINWEIS
Der Spannungsanstieg führt dazu, dass die Spannung an
den Frequenzumrichterklemmen 5 % höher als die
Spannung am Eingang des Filters ist, wenn die Konden-
satoren nicht getrennt werden. Berücksichtigen Sie bei
der Auslegung der Installation diese Situation. Gehen Sie
bei 690-V-Anwendungen, bei denen die Spannungsto-
leranz des Frequenzumrichters +5 % reduziert ist, mit
besonderer Sorgfalt vor – es sei denn, ein Kondensator-
schalter wird verwendet.
X1.3
X2. 1
X2.2
X2.3
AHF 2
X3.3
X4.1
X4.2
X4.3
29
4
4
