Anforderungen für korrekte ...
4 4
4
1 Auslass für ausströmenden Luftstrom
2 Einlass für einströmenden Luftstrom
3 AHF-Filter
4 Luftführungsbleche leiten die Luftzirkulation durch
den Filter

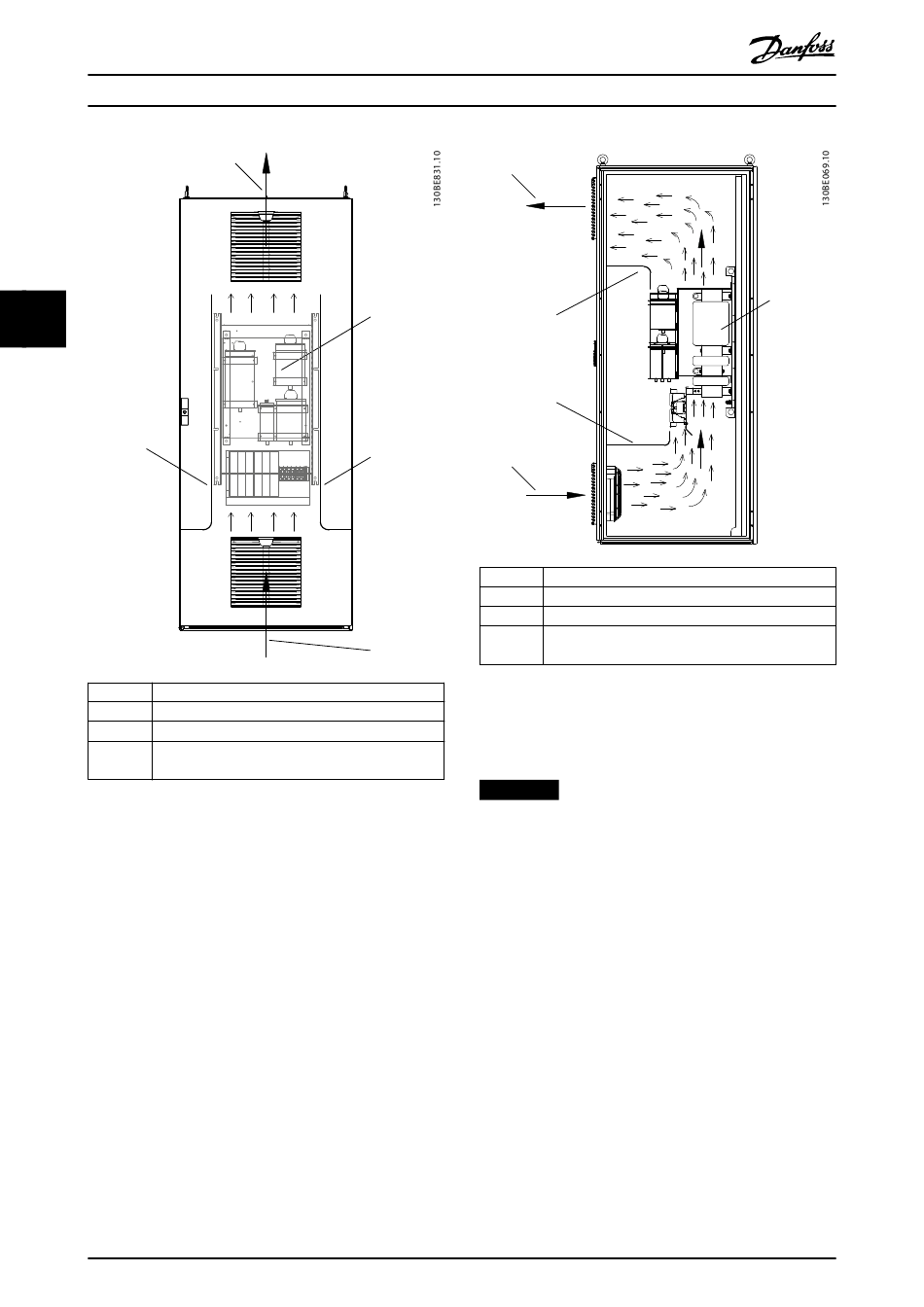

Abbildung 4.11 Korrekte Installation in tiefen bzw. breiten
Schaltschränken – Luftführungsbleche erzwingen eine Luftzir-
kulation durch den Filter – Frontansicht
26
®
VLT Advanced Harmonic Filter AHF 005/AHF 010
1
3
4
2
Danfoss A/S © 10/2016 Alle Rechte vorbehalten.
1
4
4
2
1 Auslass für ausströmenden Luftstrom
2 Einlass für einströmenden Luftstrom
3 AHF-Filter
4 Luftführungsbleche leiten die Luftzirkulation durch
den Filter
Abbildung 4.12 Korrekte Installation in tiefen bzw. breiten
Schaltschränken – Luftführungsbleche erzwingen eine Luftzir-
kulation durch den Filter – Seitenansicht
HINWEIS
MÖGLICHERWEISE UNZUREICHENDE LUFTZIR-
KULATION
Wird der Thermoschalter in IP00-Installationen
wiederholt aktiviert, ist die Ursache hierfür
wahrscheinlich eine unzureichende Luftzirkulation durch
den Filter.
•
Bewerten Sie die Luftzirkulation und die Instal-
lationsbedingungen.
•
Nehmen Sie die erforderlichen Änderungen vor,
um eine ausreichende Kühlung zu gewähr-
leisten.
Weitere Informationen zum Übertemperaturschutz finden
Sie unter Kapitel 4.2.3 Übertemperaturschutz.
