Anforderungen für korrekte ...
HINWEIS
IP00 - GEBLÄSELUFT ERFORDERLICH
Achten Sie beim Aufstellen von IP00-Ausführungen auf
die spezifischen Anforderungen für Kühlung und
Lüftung. Stellen Sie sicher, dass die minimal erforderliche
Gebläseluftgeschwindigkeit und das minimal
erforderliche Luftvolumen als Teil der Installation von
IP00-Ausführungen in Schaltschränken berücksichtigt
4
4
werden. Nähere Angaben finden Sie in Tabelle 4.2 und
Tabelle 4.3.
HINWEIS
ÜBERHITZEN DES FILTERS
In breiten und/oder tiefen Schaltschränken besteht die
Gefahr, dass die Luftzirkulation den Filter umgeht. Dies
führt zu einem Überhitzen des Filters, was zu Beschädi-
gungen an der Anlage führen kann. Zur Vermeidung
einer Umgehung der Luftzirkulation:
•
Installieren Sie Luftführungsbleche zur Regelung
der Luftzirkulation bei Verwendung von IP00-
Filtern.
Beachten Sie die minimal erforderliche Gebläseluftge-
schwindigkeit und das minimal erforderliche Luftvolumen,
siehe Kapitel 4.1.4.2 Anforderungen für IP00.
Stellen Sie bei der Montage der Filter in Schaltschränken
sicher, dass ausreichend Luft durch den Filter zirkuliert, um
die Gefahr eines Überhitzens des Filters und der
umliegenden Komponenten zu vermeiden.
Werden weitere Wärmequellen (wie z. B. Frequenzum-
richter) im selben Schaltschrank installiert, müssen Sie bei
der Auslegung der Schaltschrankkühlung auch die von
diesen Komponenten erzeugte Wärme berücksichtigen.
4.1.4.1 Anforderungen für IP20
Montieren Sie die Filter an einer Wand, um eine Luftzirku-
lation durch die Lücke zwischen Wand und Filter zu
erhalten. In Installationen wie beispielsweise Schalt-
schränken, in denen der Filter an Schienen montiert ist,
wird der Filter aufgrund einer ineffizienten Luftzirkulation
nicht ausreichend gekühlt. Bestellen Sie zur Behebung
dieses Problems eine Rückwand (Stärke: 2 mm), abgebildet
in Abbildung 4.2. Siehe Tabelle 5.10 für die Bestellnummer.
22
®
VLT
Advanced Harmonic Filter AHF 005/AHF 010

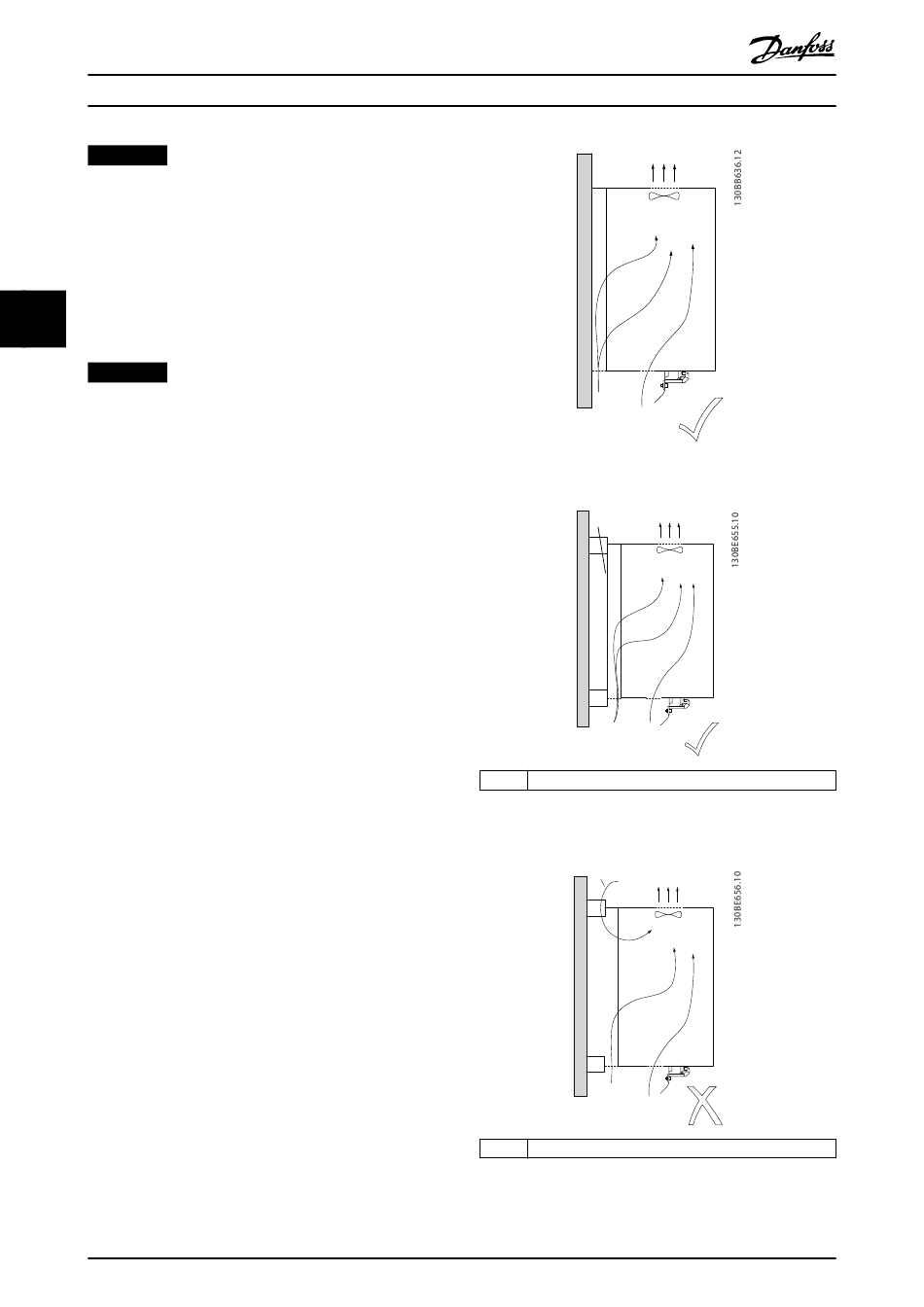

Abbildung 4.1 Einwandfreie Luftzirkulation ohne Rückwand
1
Abbildung 4.2 Einwandfreie Luftzirkulation mit Rückwand
1
Abbildung 4.3 Ineffiziente Luftzirkulation
Danfoss A/S © 10/2016 Alle Rechte vorbehalten.
1
Rückwand – Stärke 2 mm
1
Ineffiziente Luftzirkulation
MG80C503
