Anforderungen für korrekte ...
1
2
1
Auslass für ausströmenden Luftstrom
2
Einlass für einströmenden Luftstrom
3
AHF-Filter

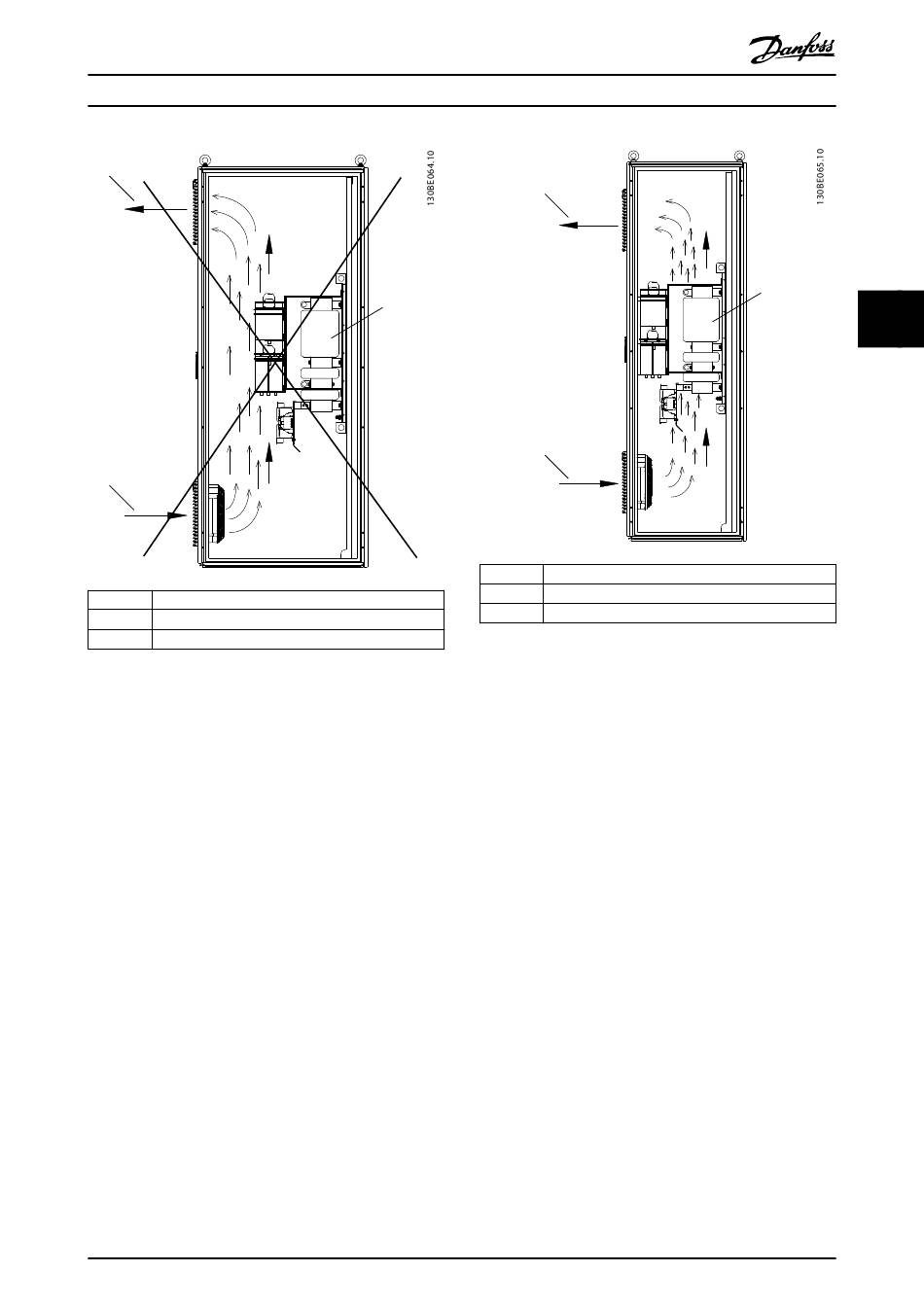

Abbildung 4.9 Falsche Installation – Luftzirkulation umgeht
den Filter – Seitenansicht
Korrekte Installation
Abbildung 4.10 zeigt einen in einem schmalen Schalt-
schrank installierten Filter. Hier kann die Luftzirkulation den
Filter nicht umgehen; Luftführungsbleche sind daher nicht
erforderlich.
MG80C503
Projektierungshandbuch
3
1
2
3
Abbildung 4.10 Korrekte Installation in schmalen Schalt-
schränken – Luftzirkulation erfolgt durch den Filter
Abbildung 4.11 und Abbildung 4.12 zeigen eine korrekte
Installation in tiefen/breiten Schaltschränken. Hier leiten
die Luftführungsbleche die Luftzirkulation durch den Filter
und gewährleisten so eine Kühlung.
