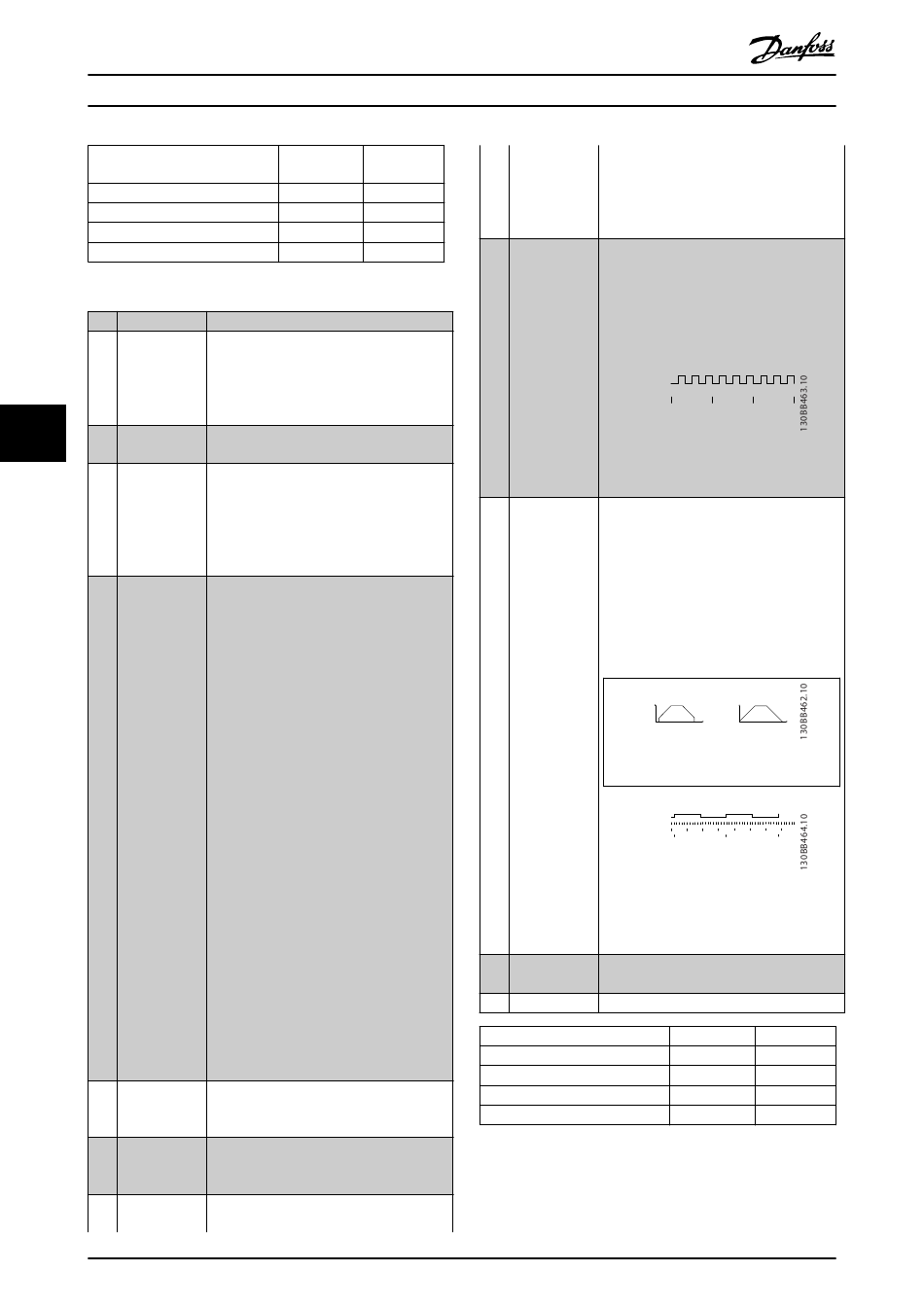

Programmieren
Unveränderte Drehzahl
Reduziert um %-Wert
Erhöht um %-Wert
Reduziert um %-Wert
Tabelle 6.4 Abschaltung/Drehzahl auf
[22] Drehzahl ab
[23] Satzanwahl Bit
0
6
6
[24] Satzanwahl Bit
1
[26] Präziser Stopp
invers
[27] Präziser Start,
Stopp
[28] Frequenzkor-
rektur Auf
[29] Frequenzkor-
rektur Ab
[30] Zählereingang
52
®
VLT
Advanced Harmonic Filter AHF 005/AHF 010
Abschaltung
Frequenzkor-
rektur Auf
0
1
0
1
Wie [21] Drehzahl auf.
Wählen Sie [23] Satzanwahl Bit 0 oder
Satzanwahl [24] Satzanwahl Bit 1 aus, um
eine der vier Konfigurationen zu wählen.
Programmieren Sie Parameter 0-10 Aktiver
Satz auf externe Anwahl.
(Werkseinstellung Digitaleingang 32): Wie
[23] Satzanwahl Bit 0.
Sendet ein inverses Stopp-Signal, wenn die
Funktion Präziser Stopp in
Parameter 1-83 Präziser Stopp-Funktion
aktiviert ist.
Die Funktion Präziser Stopp invers ist für
die Klemmen 18 oder 19 verfügbar.
Bei Auswahl von [0] Präziser Rampenstopp in
Parameter 1-83 Präziser Stopp-Funktion
verwenden.
Präziser Start, Stopp ist für die Klemmen 18
und 19 verfügbar.
Ein präziser Start stellt sicher, dass der
Rotordrehwinkel vom Stillstand zum
Sollwert bei jedem Start gleich ist (für
dieselbe Rampenzeit und denselben
Sollwert). Diese Funktion ist das Äquivalent
zum präzisen Stopp, bei dem der Rotord-
rehwinkel, in dem der Rotor vom Sollwert
zum Stillstand dreht, bei jedem Stopp
gleich ist.
Bei Verwendung von Parameter 1-83 Präziser
Stopp-Funktion Option [1] ZStopp m.Reset
oder [2] ZStopp o.Reset:
Der Frequenzumrichter benötigt ein Signal
Präziser Stopp, bevor der Wert
Parameter 1-84 Präziser Stopp-Wert erreicht
ist. Wenn dieses Signal nicht vorhanden ist,
stoppt der Frequenzumrichter nicht, wenn
der Wert in Parameter 1-84 Präziser Stopp-
Wert erreicht wird.
Sie müssen Präziser Start, Stopp von einem
Digitaleingang auslösen. Die Funktion ist für
die Klemmen 18 und 19 verfügbar.
Erhöht den Sollwert um einen (relativen)
Sollwert, der in Parameter 3-12 Frequenzkor-
rektur Auf/Ab eingestellt ist.
Reduziert den Sollwert um einen (relativen)
Prozentwert, der in Parameter 3-12 Frequenz-
korrektur Auf/Ab eingestellt ist.
Die Funktion Präziser Stopp in
Parameter 1-83 Präziser Stopp-Funktion
Danfoss A/S © 10/2016 Alle Rechte vorbehalten.
0
0
1
[31] Puls flanken-
1
gesteuert
[32] Pulszeitbasiert
[34] Rampe Bit 0
[35] Rampe Bit 1
Festes Rampenbit
Rampe 1
Rampe 2
Rampe 3
Rampe 4
Tabelle 6.5 Festes Rampenbit
funktioniert als Zähler Stop oder als Zähler
Stop mit Drehzahlausgleich mit oder ohne
Reset. Sie müssen den Zählerwert in
Parameter 1-84 Präziser Stopp-Wert
einstellen.
Zählt die Anzahl der Pulsflanken pro
Abtastzeit. Hierdurch steht eine höhere
Auflösung bei Hochfrequenzen zur
Verfügung, jedoch ist diese nicht so genau
wie bei niedrigeren Frequenzen. Verwenden
Sie dieses Pulsprinzip für Drehgeber mit
geringer Auflösung (z. B. 30 PPR).
Pulse
Sample time
Abbildung 6.1 Pulsflanken pro Abtastzeit
Misst die Dauer zwischen Pulsflanken.
Hierdurch steht eine höhere Auflösung bei
niedrigeren Frequenzen zur Verfügung,
jedoch ist diese nicht so genau wie bei
Hochfrequenzen. Dieses Prinzip weist eine
Grenzfrequenz auf, durch die es für
Drehgeber mit geringer Auflösung (z. B. 30
PPR) bei niedrigen Drehzahlen nicht
geeignet ist.
Speed [rpm]
Speed [rpm]
a
Time[sec]
b
Time[sec]
a: niedrige Drehge-
b: standardmäßige
berauflösung
Drehgeberauflösung
Pulse
Timer
Sample time
Time counter
Time Start
Read Timer:
Read Timer:
20 timer tides
20 timer tides
Abbildung 6.2 Dauer zwischen
Pulsflanken
Ermöglicht eine Wahl zwischen einer der 4
verfügbaren Rampen gemäß Tabelle 6.5.
Wie [34] Rampe Bit 0.
1
0
0
1
1
0
0
1
0
1
