3.4.1.3 Anordnung und Anschlussquerschnitt

b
a
c
e
d

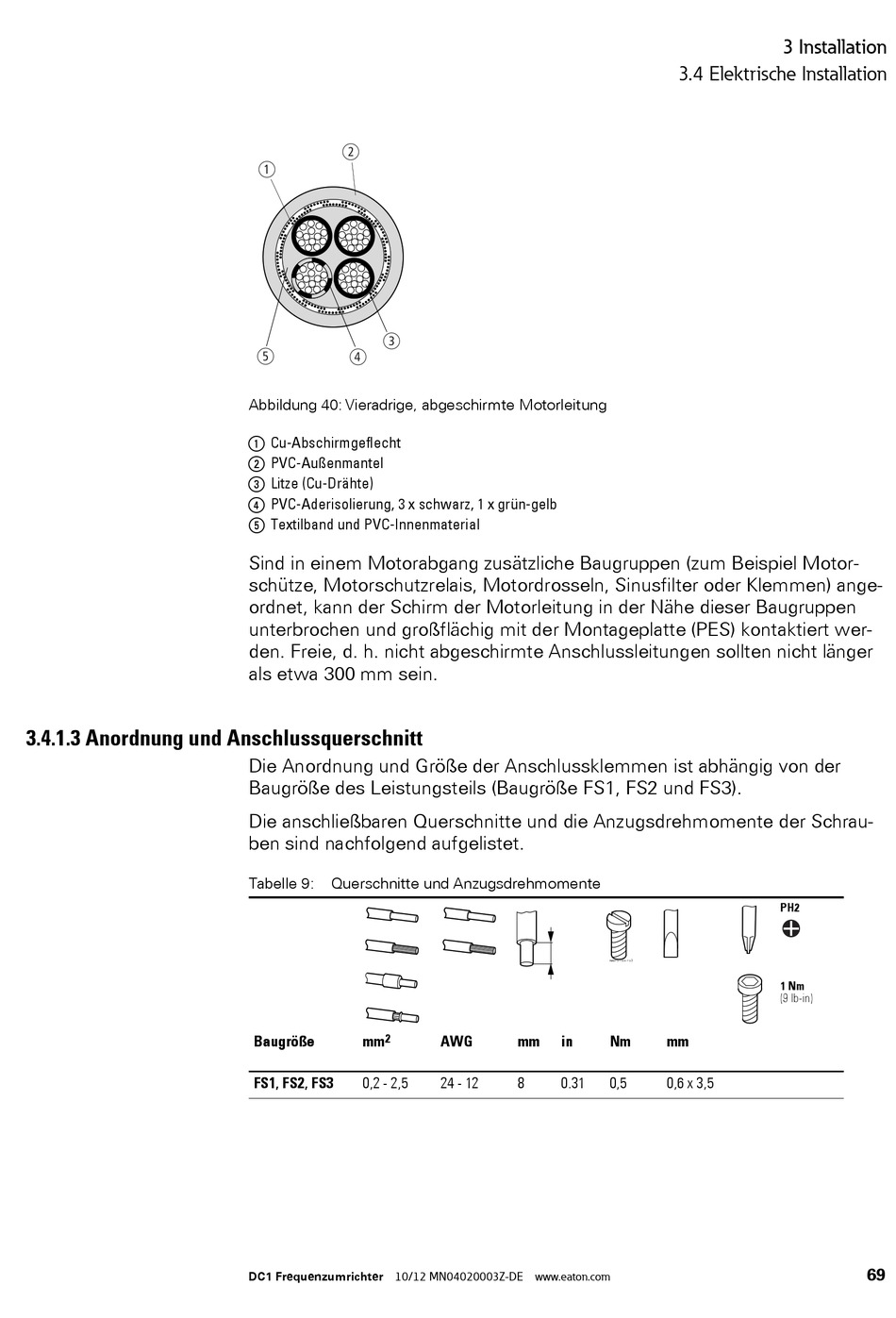

Abbildung 40: Vieradrige, abgeschirmte Motorleitung
a Cu-Abschirmgeflecht
b PVC-Außenmantel
c Litze (Cu-Drähte)
d PVC-Aderisolierung, 3 x schwarz, 1 x grün-gelb
e Textilband und PVC-Innenmaterial
Sind in einem Motorabgang zusätzliche Baugruppen (zum Beispiel Motor-
schütze, Motorschutzrelais, Motordrosseln, Sinusfilter oder Klemmen) ange-
ordnet, kann der Schirm der Motorleitung in der Nähe dieser Baugruppen
unterbrochen und großflächig mit der Montageplatte (PES) kontaktiert wer-
den. Freie, d. h. nicht abgeschirmte Anschlussleitungen sollten nicht länger
als etwa 300 mm sein.
Die Anordnung und Größe der Anschlussklemmen ist abhängig von der
Baugröße des Leistungsteils (Baugröße FS1, FS2 und FS3).
Die anschließbaren Querschnitte und die Anzugsdrehmomente der Schrau-
ben sind nachfolgend aufgelistet.
Tabelle 9:
Querschnitte und Anzugsdrehmomente
2
Baugröße
mm
FS1, FS2, FS3
0,2 - 2,5
DC1 Frequenzumrichter 10/12 MN04020003Z-DE www.eaton.com
AWG
mm
in
24 - 12
8
0.31
3.4 Elektrische Installation
für FS1 bis FS3
M3
Nm
mm
0,5
0,6 x 3,5
3 Installation
PH2
1 Nm
(9 lb-in)
69
