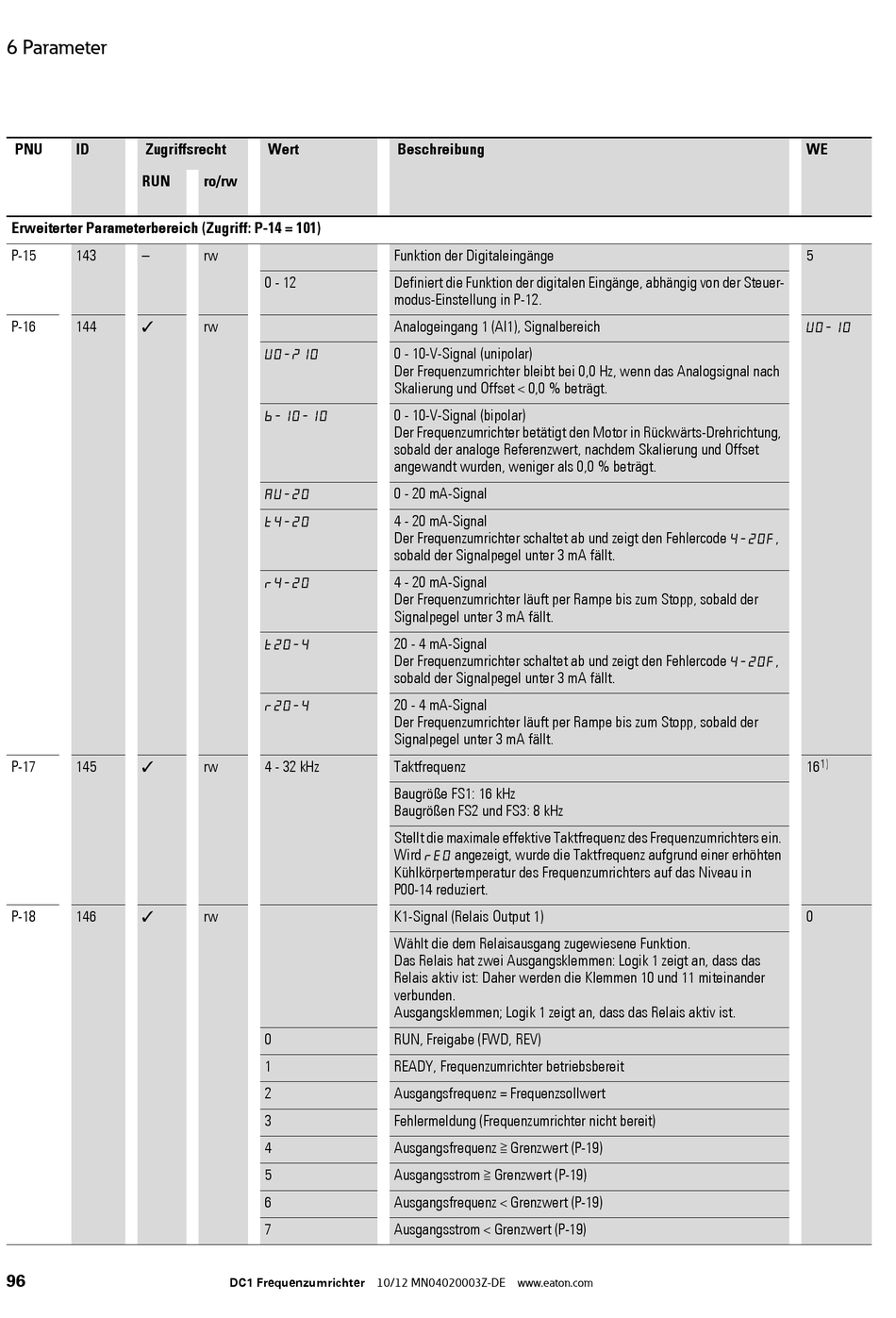

Eaton PowerXL Handbuch Seite 100

6 Parameter
PNU ID Zugriffsrecht
RUN
Erweiterter Parameterbereich (Zugriff: P-14 = 101)
P-15 143 –
P-16 144 ✓
P-17 145 ✓
P-18 146 ✓
96
Wert
ro/rw
rw
0 - 12
rw
V0-?10
b-10-10
AV-20
t4-20
r4-20
t20-4
r20-4
rw 4 - 32 kHz
rw
0
1
2
3
4
5
6
7
DC1 Frequenzumrichter 10/12 MN04020003Z-DE www.eaton.com
Beschreibung
Funktion der Digitaleingänge
Definiert die Funktion der digitalen Eingänge, abhängig von der Steuer-
modus-Einstellung in P-12.
Analogeingang 1 (AI1), Signalbereich
0 - 10-V-Signal (unipolar)
Der Frequenzumrichter bleibt bei 0,0 Hz, wenn das Analogsignal nach
Skalierung und Offset < 0,0 % beträgt.
0 - 10-V-Signal (bipolar)
Der Frequenzumrichter betätigt den Motor in Rückwärts-Drehrichtung,
sobald der analoge Referenzwert, nachdem Skalierung und Offset
angewandt wurden, weniger als 0,0 % beträgt.
0 - 20 mA-Signal
4 - 20 mA-Signal
Der Frequenzumrichter schaltet ab und zeigt den Fehlercode 4-20F,
sobald der Signalpegel unter 3 mA fällt.
4 - 20 mA-Signal
Der Frequenzumrichter läuft per Rampe bis zum Stopp, sobald der
Signalpegel unter 3 mA fällt.
20 - 4 mA-Signal
Der Frequenzumrichter schaltet ab und zeigt den Fehlercode 4-20F,
sobald der Signalpegel unter 3 mA fällt.
20 - 4 mA-Signal
Der Frequenzumrichter läuft per Rampe bis zum Stopp, sobald der
Signalpegel unter 3 mA fällt.
Taktfrequenz
Baugröße FS1: 16 kHz
Baugrößen FS2 und FS3: 8 kHz
Stellt die maximale effektive Taktfrequenz des Frequenzumrichters ein.
Wird rED angezeigt, wurde die Taktfrequenz aufgrund einer erhöhten
Kühlkörpertemperatur des Frequenzumrichters auf das Niveau in
P00-14 reduziert.
K1-Signal (Relais Output 1)
Wählt die dem Relaisausgang zugewiesene Funktion.
Das Relais hat zwei Ausgangsklemmen: Logik 1 zeigt an, dass das
Relais aktiv ist: Daher werden die Klemmen 10 und 11 miteinander
verbunden.
Ausgangsklemmen; Logik 1 zeigt an, dass das Relais aktiv ist.
RUN, Freigabe (FWD, REV)
READY, Frequenzumrichter betriebsbereit
Ausgangsfrequenz = Frequenzsollwert
Fehlermeldung (Frequenzumrichter nicht bereit)
Ausgangsfrequenz ≧ Grenzwert (P-19)
Ausgangsstrom ≧ Grenzwert (P-19)
Ausgangsfrequenz < Grenzwert (P-19)
Ausgangsstrom < Grenzwert (P-19)
WE
5
V0-10
1)
16
0
