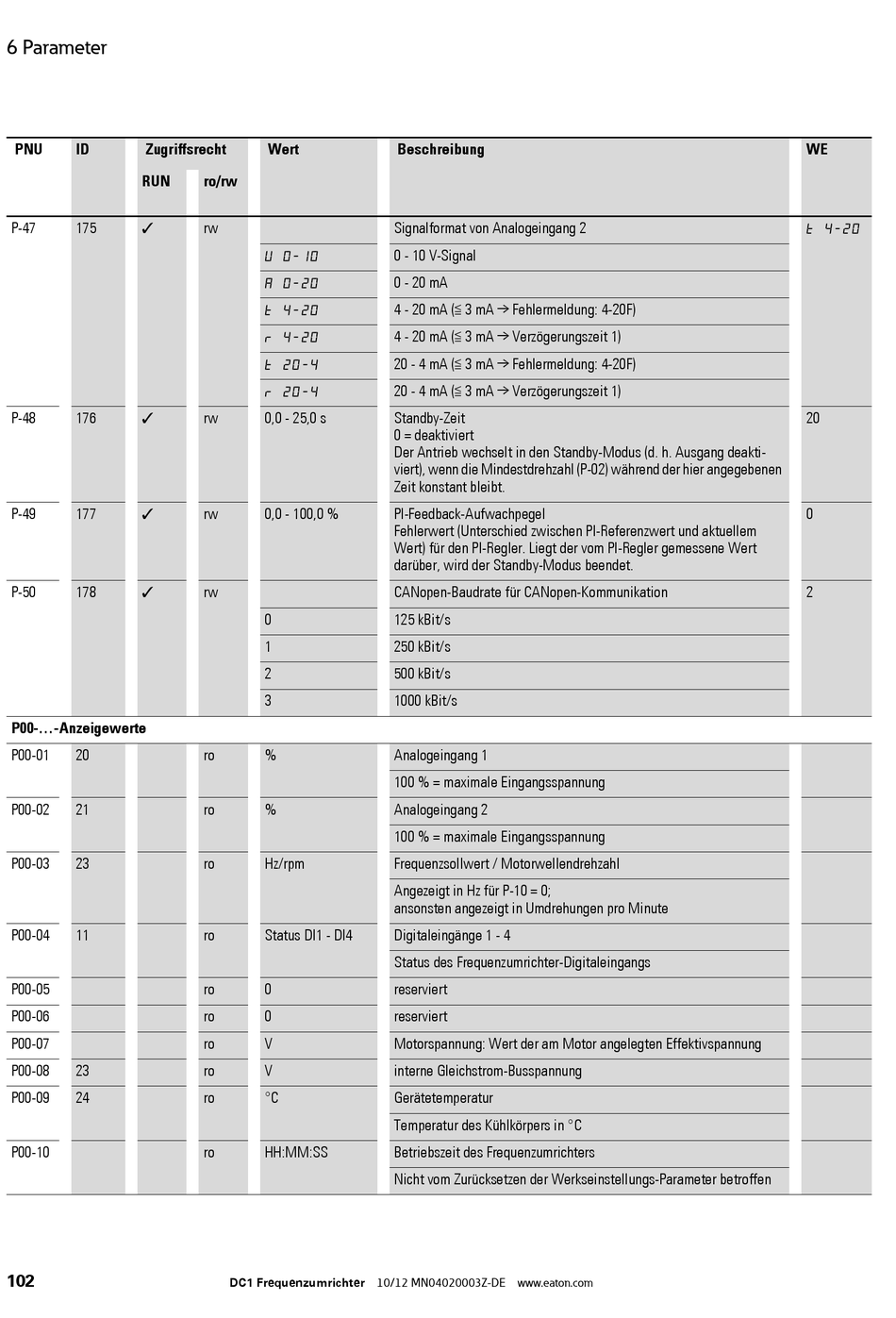

6 Parameter
PNU ID Zugriffsrecht
RUN
P-47 175 ✓
P-48 176 ✓
P-49 177 ✓
P-50 178 ✓
P00-...-Anzeigewerte
P00-01 20
P00-02 21
P00-03 23
P00-04 11
P00-05
P00-06
P00-07
P00-08 23
P00-09 24
P00-10
102
Wert
ro/rw
rw
V 0-10
A 0-20
t 4-20
r 4-20
t 20-4
r 20-4
rw 0,0 - 25,0 s
rw 0,0 - 100,0 %
rw
0
1
2
3
ro %
ro %
ro Hz/rpm
ro Status DI1 - DI4
ro 0
ro 0
ro V
ro V
ro °C
ro HH:MM:SS
DC1 Frequenzumrichter 10/12 MN04020003Z-DE www.eaton.com
Beschreibung
Signalformat von Analogeingang 2
0 - 10 V-Signal
0 - 20 mA
4 - 20 mA (≦ 3 mA → Fehlermeldung: 4-20F)
4 - 20 mA (≦ 3 mA → Verzögerungszeit 1)
20 - 4 mA (≦ 3 mA → Fehlermeldung: 4-20F)
20 - 4 mA (≦ 3 mA → Verzögerungszeit 1)
Standby-Zeit
0 = deaktiviert
Der Antrieb wechselt in den Standby-Modus (d. h. Ausgang deakti-
viert), wenn die Mindestdrehzahl (P-02) während der hier angegebenen
Zeit konstant bleibt.
PI-Feedback-Aufwachpegel
Fehlerwert (Unterschied zwischen PI-Referenzwert und aktuellem
Wert) für den PI-Regler. Liegt der vom PI-Regler gemessene Wert
darüber, wird der Standby-Modus beendet.
CANopen-Baudrate für CANopen-Kommunikation
125 kBit/s
250 kBit/s
500 kBit/s
1000 kBit/s
Analogeingang 1
100 % = maximale Eingangsspannung
Analogeingang 2
100 % = maximale Eingangsspannung
Frequenzsollwert / Motorwellendrehzahl
Angezeigt in Hz für P-10 = 0;
ansonsten angezeigt in Umdrehungen pro Minute
Digitaleingänge 1 - 4
Status des Frequenzumrichter-Digitaleingangs
reserviert
reserviert
Motorspannung: Wert der am Motor angelegten Effektivspannung
interne Gleichstrom-Busspannung
Gerätetemperatur
Temperatur des Kühlkörpers in °C
Betriebszeit des Frequenzumrichters
Nicht vom Zurücksetzen der Werkseinstellungs-Parameter betroffen
WE
t 4-20
20
0
2
