1 Gerätereihe DC1
1.2 Systemübersicht
1.2 Systemübersicht
⑦
⑥
⑤
Re ad y
I A
O
10
①
⏚
1
2
3
4
5 6
⏚
④

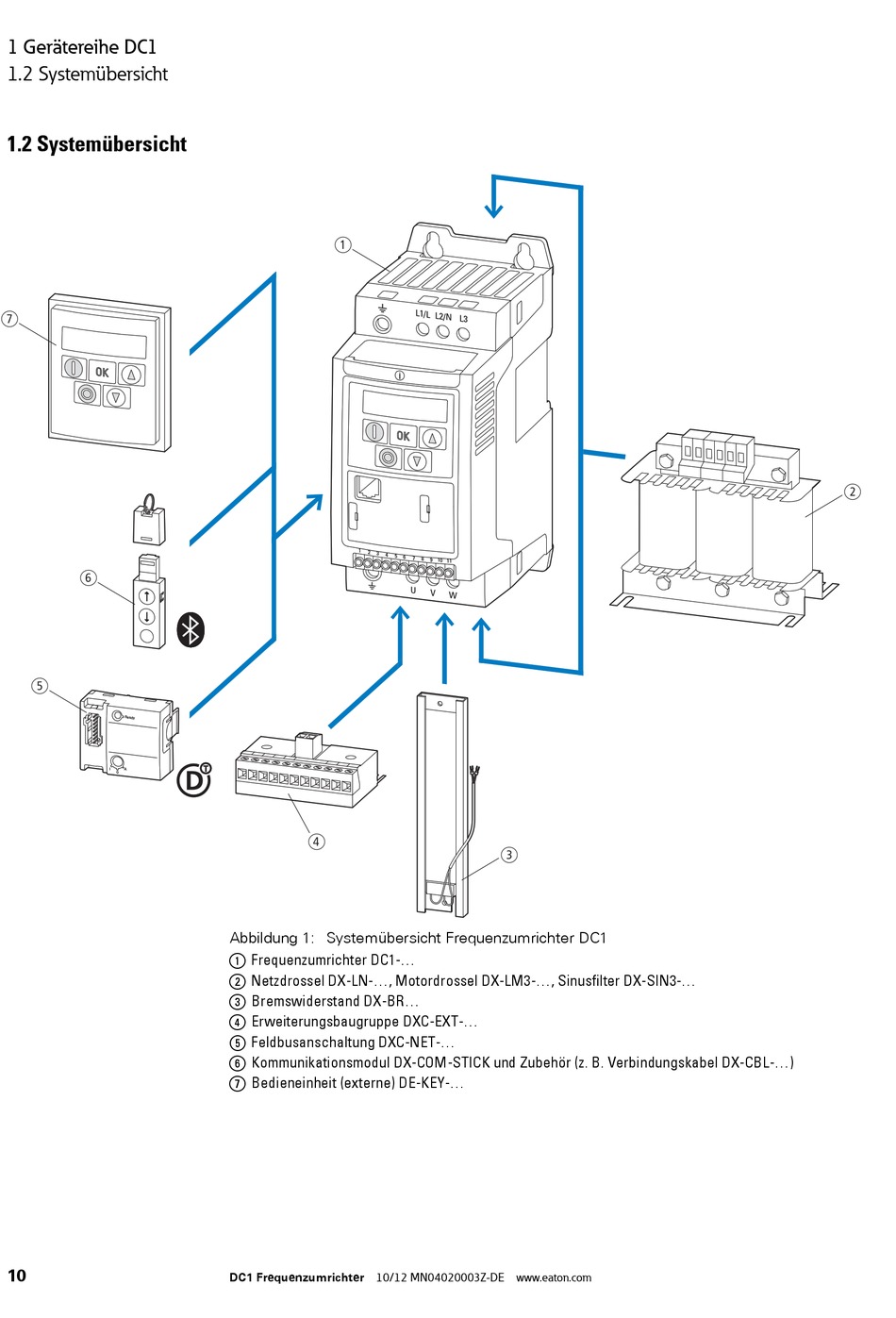

Abbildung 1: Systemübersicht Frequenzumrichter DC1
a Frequenzumrichter DC1-...
b Netzdrossel DX-LN-..., Motordrossel DX-LM3-..., Sinusfilter DX-SIN3-...
c Bremswiderstand DX-BR...
d Erweiterungsbaugruppe DXC-EXT-...
e Feldbusanschaltung DXC-NET-...
f Kommunikationsmodul DX-COM-STICK und Zubehör (z. B. Verbindungskabel DX-CBL-...)
g Bedieneinheit (externe) DE-KEY-...
DC1 Frequenzumrichter 10/12 MN04020003Z-DE www.eaton.com
L 1 /L L 2 /N
L 3
7
8
9 10 11
U
V
W
③
②
