Eaton PowerXL Handbuch Seite 83

3.4.3.2 DC1-12...
1 AC 230 V
50/60 Hz
L2/N
L1/L
DC-
①
DC+
BR
U V W
①
FS2, FS3
M
3 ~
⏚
1
2
EMC
VAR
⏚
PES
3 AC 230 V


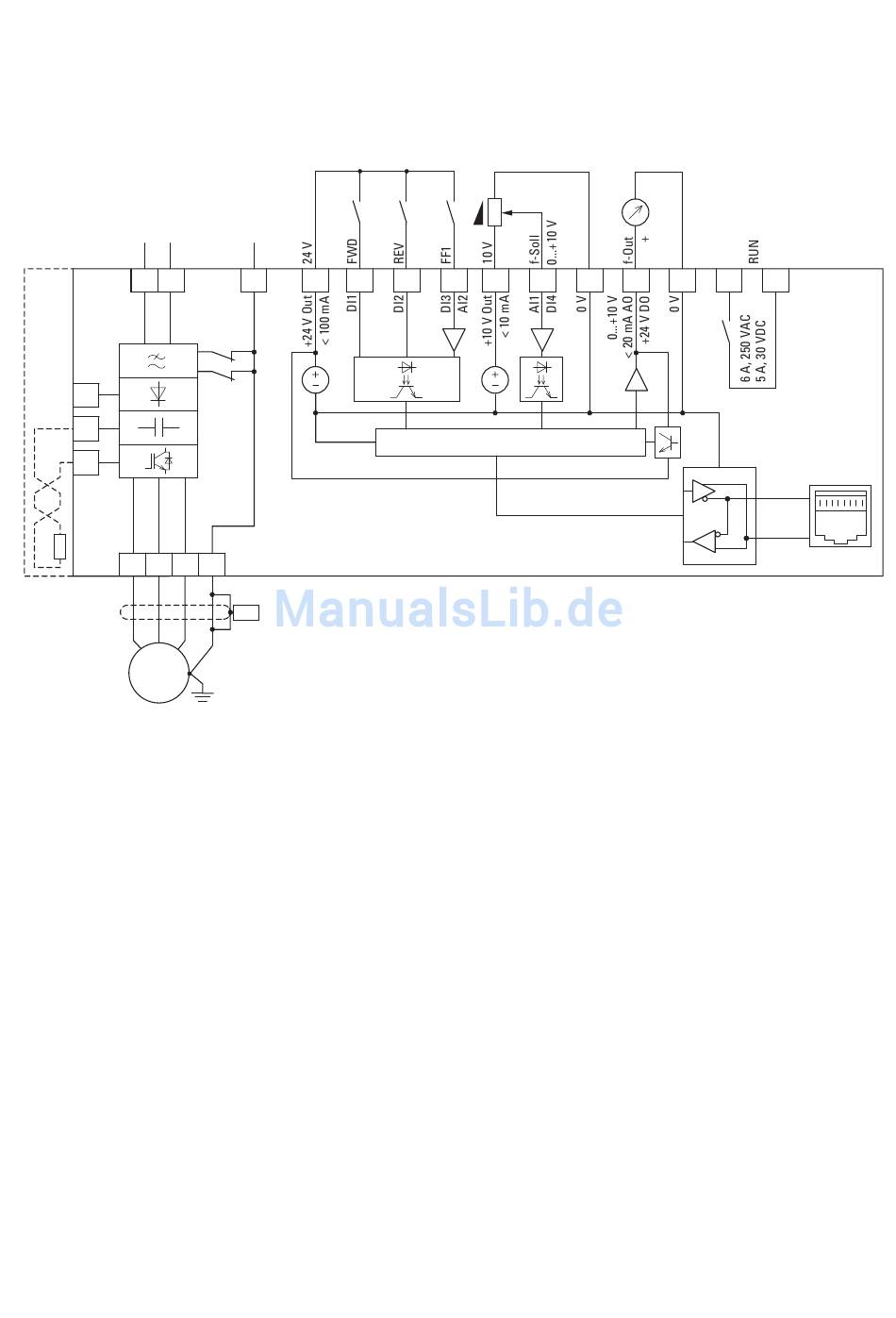

Abbildung 52: Blockschaltbild DC1-12...
Frequenzumrichter mit einphasiger Netzversorgungsspannung und dreiphasigem
Motoranschluss
① Geräte in Baugröße FS2 und FS3 ermöglichen den Anschluss von
externen Bremswiderständen.
DC1 Frequenzumrichter 10/12 MN04020003Z-DE www.eaton.com
3 4 5 6
CPU
3.4 Elektrische Installation
7 8 9 10
3 Installation
11
X1
PIN 8
(PIN2)
PIN 7
(PIN 1)
RS485
79
