1.5 Benennung am DC1

Die folgende Zeichnung zeigt beispielhaft die Benennung für die Frequenz-
umrichter DC1 in den verschiedenen Baugrößen.
①
⏚
L1 /L L2 /N
L3
⑧
⑦
⑥
1
2
3
4
5 6
7
8 9 10 11
⑤
⏚
U
V
W

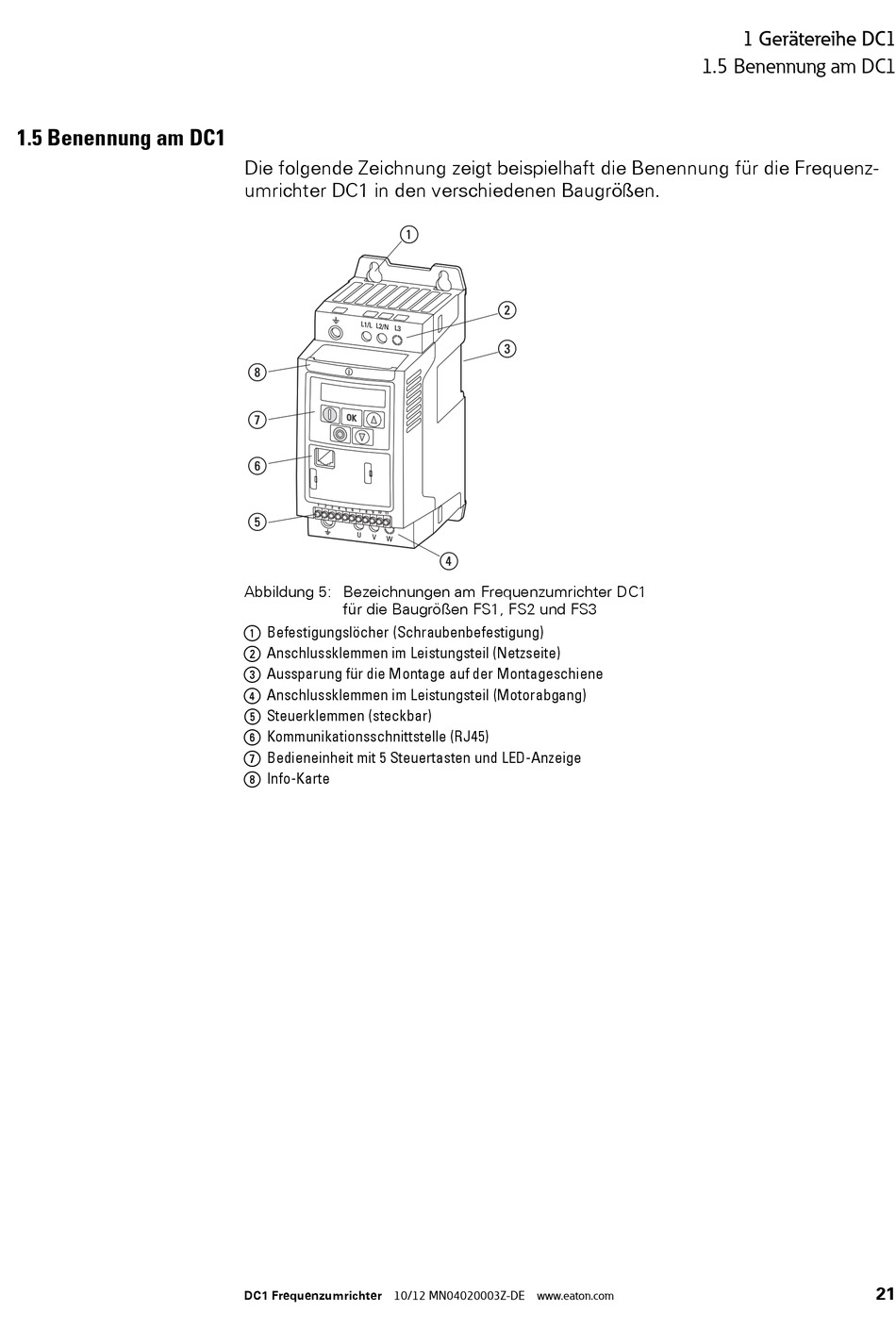

Abbildung 5: Bezeichnungen am Frequenzumrichter DC1
für die Baugrößen FS1, FS2 und FS3
a Befestigungslöcher (Schraubenbefestigung)
b Anschlussklemmen im Leistungsteil (Netzseite)
c Aussparung für die Montage auf der Montageschiene
d Anschlussklemmen im Leistungsteil (Motorabgang)
e Steuerklemmen (steckbar)
f Kommunikationsschnittstelle (RJ45)
g Bedieneinheit mit 5 Steuertasten und LED-Anzeige
h Info-Karte
