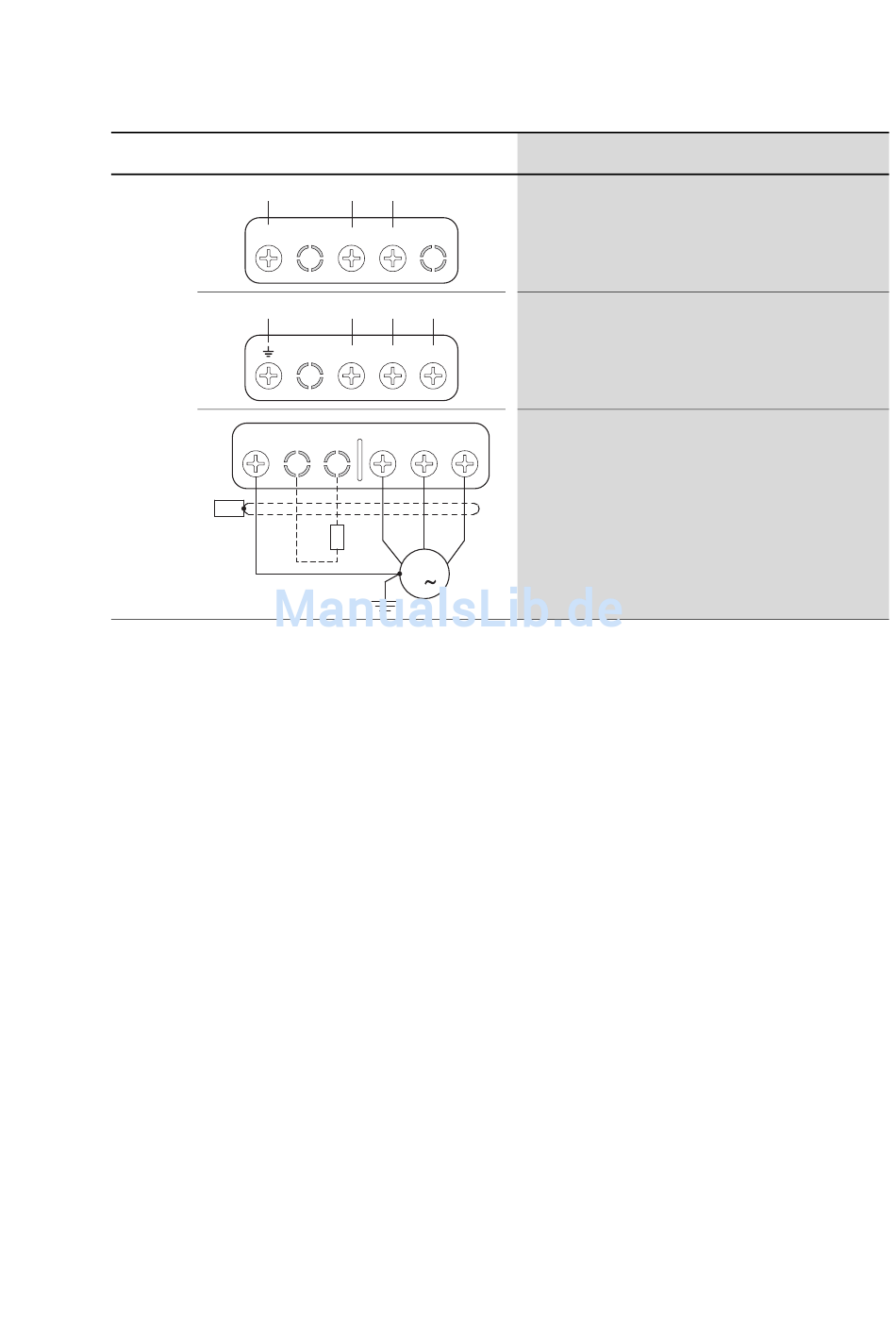

Baugröße Anschlussklemmen
FS2, FS3
PE
⏚
PE
⏚
PES
￫
DC1 Frequenzumrichter 10/12 MN04020003Z-DE www.eaton.com
L N
DC- L1/L L2/N L3
L1 L2 L3
DC- L1/L L2/N L3
DC+ BR U V
R
B
M
3
In den Baugrößen FS2 und FS3 sind die Anschlüsse DC+, DC-
und BR werkseitig durch Kunststoffabdeckungen geschlossen.
Sie können bei Bedarf geöffnet werden.
Bei allen einphasig gespeisten Frequenzumrichtern (DC1-1D...,
DC1-S2..., DC1-12...) ist der Anschluss L3 durch eine Kunst-
stoffabdeckung geschlossen. Diese darf nicht geöffnet werden!
Bei für Wechselstrom geeigneten Frequenzumrichtern
(DC1-S2...) sind die Anschlüsse L3 und W durch Kunststoffab-
deckungen geschlossen. Diese dürfen nicht geöffnet werden!
Beschreibung
Anschluss bei einphasiger Versorgungsspannung (115 V, 230 V):
• DC1-1...
• DC1-S...
Anschluss bei dreiphasiger Versorgungsspannung:
• DC1-32... (230 V)
• DC1-34... (400 V, 480 V)
Motoranschluss für Drehstrommotoren:
• DC1-1D... (230 V)
W
• DC1-12... (230 V)
• DC1-32... (230 V)
• DC1-34... (400 V, 460 V)
optional: externer Bremswiderstand (R
3 Installation
3.4 Elektrische Installation
)
B
