Ansprüche gegen den Käufer oder Benutzer durch seine Kunden, die sich aus der Nutzung der hierin enthaltenen Informationen, Empfehlungen und Beschreibungen ergeben. Die in diesem Handbuch enthaltenen Informationen können jederzeit geändert werden. Titelbild: Frequenzumrichter der Eaton PowerXL Baureihe FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...

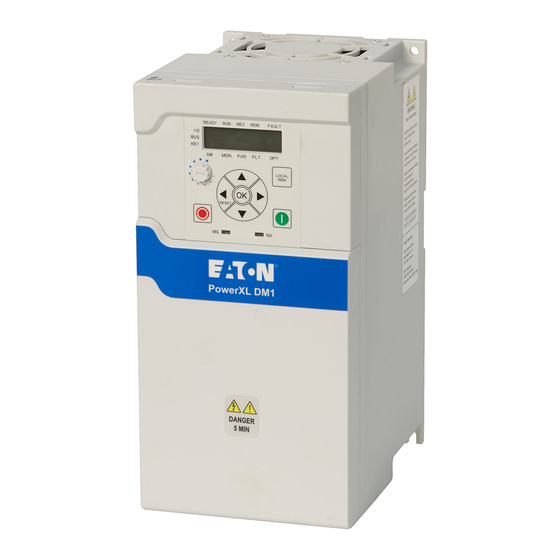

Frequenzumrichter der Baureihen PowerXL DM1 und DM1 PRO Support Services Support Services Eatons Ziel ist es, Ihre größtmögliche Zufriedenheit beim Betrieb unserer Produkte sicherzustellen. Wir haben uns der Bereitstellung schneller, freundlicher und genauer Hilfeleistung verschrieben. Das ist der Grund dafür, dass wir Ihnen so viele Wege anbieten, die von Ihnen benötigte...
Frequenzumrichter der Baureihen PowerXL DM1 und DM1 PRO Lesen Sie dieses Handbuch sorgfältig durch und stellen Sie WARNUNG sicher, dass Sie die Verfahren verstanden haben, bevor Sie diesen PowerXL Frequenzumrichter installieren, einrichten, Die Komponenten im Leistungsteil des in Betrieb nehmen oder warten.
Frequenzumrichter der Baureihen PowerXL DM1 und DM1 PRO EMV-Warnungen und -Vorsichtsmaßnahmen WARNUNG WARNUNG Dieser Frequenzumrichter kann einen Gleichstrom im In einer häuslichen Umgebung kann dieses Produkt Schutzerdungsleiter verursachen . Wird ein Reststrom- Funkstörungen verursachen . In diesem Fall sind Schutzschalter (RCD) oder ein Differenzstrommessgerät möglicherweise zusätzliche Schutzmaßnahmen...
Seite 10
Frequenzumrichter der Baureihen PowerXL DM1 und DM1 PRO WARNUNG WARNUNG Vor der Wartung des Frequenzumrichters: Der Kühlkörper und/oder das Außengehäuse können sehr heiß werden . Trennen Sie die gesamte Spannungsversorgung • des Frequenzumrichters, einschließlich der Beachten Sie die Warnhinweise! möglicherweise vorhandenen externen Leistungsregelung .
Kapitel 1 – Überblick Baureihe PowerXL DM1 Kapitel 1 – Überblick Baureihe PowerXL Tabelle 1 . Gebräuchliche Abkürzungen Dieses Kapitel beschreibt den Zweck und den Inhalt dieses Abkürzung Definition Handbuchs, die Empfehlungen für die Eingangsprüfung Konstantes Drehmoment mit hoher Überlastbarkeit (150 %) und das Katalognummernsystem für die Frequenzumrichter...
Kapitel 1 – Überblick Baureihe PowerXL DM1 Katalognummernsystem Abbildung 2 dient nur zur Veranschaulichung. Wählen Sie eine Teilenummer aus der folgenden Tabelle aus. Abbildung 2 . Katalognummernsystem . Baureihe Leistungsteil Optionen Region Grundben Region Anzahl der Phasen Interner ennungen IP-Schutzart...
Service und Gewährleistung Kapitel 2 – Empfang und Inspektion In dem unwahrscheinlichen Fall, dass Sie ein Problem mit Der PowerXL DM1 Frequenzumrichter hat vor dem Versand Ihrem PowerXL Frequenzumrichter haben, wenden Sie sich eine Reihe strikter Qualitätsanforderungen des Herstellers bitte an Ihre Vertriebsstelle vor Ort.
Kapitel 2 – Empfang und Inspektion Auspacken Heben Sie den Frequenzumrichter aus dem Karton und entfernen Sie die Verpackung. Abbildung 3 . Auspacken von FR1, FR2, FR3 und FR4 . FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Lagerzeiten von mehr als 12 Bei Verwendung in öffentlichen Netzen wenden Sie sich ote: Monaten nicht empfohlen. bitte an Eaton, um weitere Informationen zu erhalten. Laden der Zwischenkreiskondensatoren Ein Anschluss an IT-Netzwerke (Netzwerke ohne Bezug zum Erdpotenzial) ist nur bedingt zulässig, da die eingebauten Nach längeren Lagerzeiten oder längeren...
Reaktanzen eines Hauptstromversorgungssystems Maßnahmen für EMV sind in einem Antriebssystem erzeugen zusätzliche Spannungsabfälle mit zwingend erforderlich, um die gesetzlichen Anforderungen unterschiedlichen Werten, die dann auf die sinusförmige für EMV- und Niederspannungsvorschriften zu erfüllen. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Umständen sollten Sie die Verwendung von Wechselstromdrosseln in Betracht ziehen. MOV screw Installation in einem „corner-grounded“ Netzwerk und IT-System „Corner Grounded“ und IT-System sind für alle Frequenzumrichtertypen zulässig. Dazu muss die EMV-Schutzklasse in Kategorie C4 FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Entprellte Eingänge dürfen nicht im Sicherheitsschaltplan verwendet werden. Gemäß der Produktnorm IEC/EN 61800-5-1 muss ein zusätzlicher Geräteerdungsleiter (PE) mit demselbem Querschnitt wie der ursprüngliche Schutzerdungsleiter angeschlossen werden oder der Querschnitt des Geräteerdungsleiters muss mindestens 10 mm betragen. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Seite 26
1,97 (50) 42.37(72) DM1-35018… 1,97 (50) 1,97 (50) 57,56 (97,8) DM1-35022… 1,97 (50) 1,97 (50) 57,56 (97,8) Hinweis: Die Abmessung für A in Tabelle 16 ändert sich, wenn die Optionskarten verwendet werden. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Der maximale Abstand zwischen der Oberseite des magnetischen Eingangs-/Ausgangskerns und der Unterseite des Frequenzumrichters beträgt 100 mm (3,94 Zoll). Alle DM1/DM1 PRO-Frequenzumrichter (nicht EMI-Version) verfügen über keinen magnetischen Eingangs-/ Ausgangskern. Screw mounting FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Kein Eingangskern Nicht durch den Ausgangskern führen L1, L2, L3 Nicht durch den Eingangskern Nicht durch den führen Ausgangskern führen L1, L2, L3 Nicht durch den Eingangskern Nicht durch den führen Ausgangskern führen FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Der maximale Abstand zwischen der Oberseite des magnetischen Eingangs-/Ausgangskerns und der Unterseite des Frequenzumrichters beträgt 100 mm (3,94 Zoll). Alle DM1/DM1 PRO-Frequenzumrichter (nicht EMI-Version) verfügen über keinen magnetischen Eingangs-/ Ausgangskern. Screw mounting FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Seite 30
Kapitel 4 – Mechanischer Einbau Max. distance: 100 mm (3.94 in.) Output magnetic core Input magnetic core Output grounding wire Input grounding wire 3 motor wires 3 line wires FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Eingangskern verlaufen. Befestigen Sie den Four M5x20 or 3/16 inch screws Four M5 or 3/16 inch nuts magnetischen Eingangskern mit einem Kabelbinder an den Torque: 3 N.m (26.6 lb/in.) Eingangsleitungen. Screw mounting FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Seite 32
(3,94 Zoll). Alle DM1/DM1 PRO-Frequenzumrichter (nicht EMI-Version) verfügen über keinen magnetischen Eingangs-/Ausgangskern. Max. distance: 100 mm (3.94 in.) Output magnetic core Input magnetic core Output grounding wire Input grounding wire 3 motor wires 3 line wires FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Four M5 or 3/16 inch nuts Torque: 3 N.m (26.6 lb/in.) Max. distance: 100 mm (3.94 in.) Output magnetic core Input magnetic core Output grounding wire Input grounding wire 3 motor wires 3 line wires Screw mounting FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Für offenen Typ: Entfernen Sie nur die Klemmenabdeckung. Schritt 3 . Enclosed type Schließen Sie das Kabel an den Anschluss für die Optionskarte (3) und den Anschluss der MCU-Platine (4) an. Open type FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Seite 35
Frequenzumrichter an und bringen Sie dann die vordere Schnappverschlüsse in die Schlitze des Abdeckung (2) am NEMA 1-Satz an. Frequenzumrichters einsetzen. Für offenen Typ: Bringen Sie nur die Klemmenabdeckung am Frequenzumrichter an. Enclosed type Open type FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Frequenzumrichter für EMI-Version im Lieferumfang M3 x 8 M3 x 15 M4 x 10 M4 x 20 enthalten) 6. Magnetischer Kern für den Ausgang (nur bei Frequenzumrichter für EMI-Version im Lieferumfang enthalten) 7 . Eingangs-/Ausgang-/Erdungskabel usw. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Vorderseite des Frequenzumrichters zeigen. Screws ③ NEMA 1 kit front cover ① Thinner end Thicker end Detail A Terminal cover ② Detail A NEMA1 kit left plate ⑤ Screws ④ NEMA1 kit right plate ⑥ FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Kabelverschraubung und die EMV-Erdungsklemme n. Führen Sie die drei Motorleitungen ohne die Ausgangserdungsleitung durch den magnetischen EMC grounding clamp ⑭ Ausgangskern l. Schließen Sie die Motorkabel an die U/V/W-Klemmen an. Schließen Sie die FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
NEMA1 kit right plate ⑥ Screws ④ Input grounding hole Input grounding wire ⑪ NEMA1 kit left plate ⑤ Thinner end NEMA1 kit main frame ⑦ Terminal cover ② Screws ③ NEMA1 kit front cover ① FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Seite 40
NEMA 1 kit front cover ① Terminal cover ② Screws ④ NEMA1 kit bottom plate ⑤ Screws ⑯ Hooks Conduit fittings for control wires ⑨ NEMA 1 kit Main frame ⑦ Conduit fittings for power wires ⑧ FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Seite 41
Ausgangskabels zu befestigen. Steuerungsverdrahtung: 1. Führen Sie die Steuerleitungen (RJ45, Ethernet, E/A, STO, Relais usw.) durch die Kabelverschraubungen i der Steuerleitungen, und schließen Sie sie an die entsprechenden Klemmen oder Steckverbinder an. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
NEMA1 kit front cover ① 4. RJ45-Kabel Screws ④ Schritt 1 NEMA1 kit bottom plate ⑤ Befestigen Sie den Frontring des Bedienfelds (mit vorinstallierter Adapterplatine und Dichtungsleiste) mit 4 Schrauben M4.8 x 13 an der Grundplatte. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Seite 43
Sie es mit dem Frequenzumrichter im Schrank. Frequenzumrichter im Schrank. Schritt 4 Anschließen an den PC (Anschließen des Frequenzumrichters im Schrank an einen Computer außerhalb): 1. Entfernen Sie das Bedienfeld und den RJ45-Verbinder Stecker zu Stecker. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
2. Verbinden Sie die RJ45-Buchse des dezentralen Bedienfeldsatzes mit einem RJ45-Kabel. Female RJ45 port Montagevorlage für das Bedienfeld 95 [3.74] 4 - 6 [ 0.24] 17.5 [0.69] 34 [1.34] 110 [4.33] 70 [2.76] 60 [2.36] FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Entprellte Eingänge dürfen nicht im Sicherheitsschaltplan verwendet werden. Gemäß der Produktnorm IEC/EN 61800-5-1 muss ein zusätzlicher Geräteerdungsleiter (PE) mit demselbem Querschnitt wie der ursprüngliche Schutzerdungsleiter angeschlossen werden oder der Querschnitt des Geräteerdungsleiters muss mindestens 10 mm2 Cu betragen. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Seite 47
Die Größe des Erdungsleiters wird gemäß UL 61800-5-1 über die maximale Bemessungsleistung des Überstromschutzes vor dem Frequenzumrichter bestimmt. Wenn Power Cubes oder Bypass verwendet werden, wird eine UL-gelistete Sicherung der Klasse J, T, CF, CC oder eine gleichwertige Sicherung empfohlen. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Seite 49
Wenn Power Cubes oder Bypass verwendet werden, wird eine UL-gelistete Sicherung der Klasse J, T, CF, CC oder eine gleichwertige Sicherung empfohlen. In Anhang B finden Sie die von Eaton empfohlenen Schutzvorrichtungen für Nebenstromkreise. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Seite 51
Die Größe des Erdungsleiters wird durch den Querschnitt der Phasenleiter gemäß IEC/EN 61800-5-1 bestimmt. Wenn also die Größe des Phasenleiters geändert wird, sollte auch die Größe des Erdungsleiters entsprechend geändert werden. Wenn Power Cubes oder Bypass verwendet werden, wird eine Sicherung der Klasse gG/gL empfohlen. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
RJ45 port for Keypad/PC Relay terminals IO terminals Relay terminals I/O terminals Removable MOV screw EMC screw Line grounding position Motor grounding position Line grounding wire Motor grounding wire Motor wires Line wires FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Wenn eine SOURCE-Konfiguration gewünscht wird, verdrahten Sie 24 V mit CMA und schließen Sie die Eingänge gegen Masse. Wenn Sie die +10 V für Analogeingang1 verwenden, ist es wichtig, Analogeingang1- mit Masse zu verdrahten (siehe gestrichelte Linie). Analogeingang1+ Unterstützung – 10 K-Potentiometer FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Sorgen Sie mit einem dedizierten Kabel für niederohmige • Erdung zwischen Frequenzumrichter und Motor. VERWENDEN SIE KEIN Installationsrohr als Erdung. VORSICHT Eine unsachgemäße Erdung kann zu Schäden am Motor und/oder Frequenzumrichter und zu einem Erlöschen der Gewährleistung führen. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Kontakt haben und mit kurzen Litzen verbunden werden. Es geerdet werden. wird empfohlen, die Verwendung von lackierten Oberflächen (eloxiert, verchromt) zu vermeiden. Eine Übersicht aller EMV-Maßnahmen finden Sie in Abbildung 8 . FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Komponenten. Die Montageflächen des Frequenzumrichters und der Kabelabschirmung müssen lackfrei sein. Verbinden Sie die Kabelabschirmung im Ausgang des Frequenzumrichters mit einer großen Abstrahlfläche zum Erdungspotenzial (PES). Großflächige Kabelabschirmungskontakte mit Motor. Großflächiger Erdungsanschluss aller metallischen Teile. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Für EMV-Kategorie C2 ist eine 360-Grad-Erdung der Abtrennung mit Kabelverschraubungen auf der Motorseite erforderlich. Das Verfahren finden Sie auf der folgenden Seite. d Steuerkabel muss dem Abschnitt „Schutzleiter-Satz“ zur Erdung folgen. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
11). Sobald die Schraube entfernt wurde, kann sie wieder verbunden werden, um den EMV-Schutz wiederherzustellen. MOV screw E/A-Anschluss 240 V AC und 24 V DC Steuerungsverdrahtung in • separatem Installationsrohr führen Kommunikationskabel verdrillt und abgeschirmt • FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Anhang A – Technische Daten und Spezifikationen Anhang A – Technische Daten und Spezifikationen Technische Daten Tabelle 28 . Technische Daten der Baureihe PowerXL DM1 (Fortsetzung) Abschnitt Beschreibung Spezifikation Spannungssicherheit -15 %/10 % Eingangsfrequenz 45 Hz bis 65 Hz Eingangs-Klirrfaktor > 120 % Anschluss an Leistung Einmal pro Minute oder weniger Startverzögerung...
Anhang A – Technische Daten und Spezifikationen Tabelle 28 . Technische Daten der Baureihe PowerXL DM1 (Fortsetzung) Abschnitt Beschreibung Spezifikation Überspannung Überspannungskategorie III Verschmutzungsgrad Verschmutzungsgrad 2 Gehäuseklasse IP20-Standard im gesamten kW/HP-Bereich NEMA 1 / UL Typ 1 mit Zubehörsatz Störfestigkeit EN 61800-3:2004/A1:2012, 2.
Seite 66
50/60 Hz 357D5… 3-phasig DM1- 35010… DM1- 35013… DM1- 35018… DM1- 35022… Bemerkungen: a Können alle UL-gelisteten Typen mit den gleichen Bemessungsdaten sein. b Können aufgrund der UL-Listung nur unten genannte Eaton-Typen sein. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
4. Nehmen Sie den Derating-Prozentwert für diese Baugröße und gehen Sie zu den Katalogtabellen (Tabelle 2-Tabelle 8). Vermindern Sie jede Option dieser Baugröße, um den richtigen Frequenzumrichter zu finden. ex.) Der Derating-Prozentwert beträgt 73,7 %. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Seite 71
(65,2 %) (65,2 %) (61,7 %) (58,2 %) (54,6 %) (51,1 %) (47,6 %) (44,0 %) (40,5 %) (37,0 %) (33,4 %) (29,9 %) (26,4 %) (22,8 %) 525 V AC 40 °C bis 600 V 50 °C 50/60 Hz 3-phasig 60 °C 40 °C 50 °C 60 °C 40 °C 50 °C 60 °C FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Seite 73
(78,9 %) (78,9 %) (74,7 %) (70,4 %) (66,1 %) (61,8 %) (57,6 %) (53,3 %) (49,0 %) (44,7 %) (40,5 %) (36,2 %) (31,9 %) (27,6 %) 525 V AC 40 °C bis 600 V 50 °C 50/60 Hz 3-phasig 60 °C 40 °C 50 °C 60 °C 40 °C 50 °C 60 °C FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
B = Free space on the right of drive C = Free space above drive A(0/70[2.756]) B(0) D = Free space below drive Notes: A=0 for drive without option card A=70mm for drive with option card D(50[1.969]) FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
B = Free space on the right of drive C = Free space above drive A(0/70[2.756]) B(0) D = Free space below drive Notes: A=0 for drive without option card A=70mm for drive with option card D(50[1.969]) FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
B = Free space on the right of drive C = Free space above drive D = Free space below drive A(0/70[2.756]) B(0) Notes: A=0 for drive without option card A=70mm for drive with option card 109 [4,291] D(50[1.969]) FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
B = Free space on the right of drive C = Free space above drive D = Free space below drive A(0/70[2.756]) B(0) Notes: A=0 for drive without option card A=70mm for drive with option card D(50[1.969]) 109 [4,291] FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
B = Free space on the right of drive C = Free space above drive A(0/70[2.756]) B(0) D = Free space below drive Notes: A=0 for drive without option card A=70mm for drive with option card D(50[1.969]) FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
B = Free space on the right of drive C = Free space above drive A(0/70[2.756]) B(0) D = Free space below drive Notes: A=0 for drive without option card A=70mm for drive with option card D(50 [1.969] ) FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
B = Free space on the right of drive C = Free space above drive D = Free space below drive A(0/70[2.756]) B(0) Notes: A=0 for drive without option card A=70mm for drive with option card D(50[1.969]) FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
B = Free space on the right of drive C = Free space above drive D = Free space below drive A(0/70[2.756]) B(0) Notes: A=0 for drive without option card A=70mm for drive with option card D(50[1.969]) FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
B = Free space on the right of drive C = Free space above drive A(0/70[2.756]) B(0) D = Free space below drive Notes: A=0 for drive without option card A=70mm for drive with option card D(40[1.575]) FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
B = Free space on the right of drive C = Free space above drive A(0/70[2.756]) B(0) D = Free space below drive Notes: A=0 for drive without option card A=70mm for drive with option card D(40[1.575]) FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
B = Free space on the right of drive C = Free space above drive A(0/70[2.756]) B(0) D = Free space below drive Notes: A=0 for drive without option card A=70mm for drive with option card D(80[3.150]) FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
B = Free space on the right of drive C = Free space above drive A(0/70[2.756]) B(0) D = Free space below drive Notes: A=0 for drive without option card A=70mm for drive with option card D(80[3.150]) FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
B = Free space on the right of drive C = Free space above drive A(0/70[2.756]) B(0) D = Free space below drive Notes: A=0 for drive without option card A=70mm for drive with option card D(90[3.543]) FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
B = Free space on the right of drive C = Free space above drive B(0) A(0/70[2.756]) D = Free space below drive Notes: A=0 for drive without option card A=70mm for drive with option card D(90[3.543]) FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
B = Free space on the right of drive C = Free space above drive D = Free space below drive B(0) A(0/70[2.756]) Notes: A=0 for drive without option card A=70mm for drive with option card D(100[3.937]) FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
B = Free space on the right of drive C = Free space above drive D = Free space below drive B(0) A(0/70[2.756]) Notes: A=0 for drive without option card A=70mm for drive with option card D(100[3.937]) FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Überspannungskategorie III, um Kompaktleistungsschalter (nur für offene Ausführung) eine Bemessungsstoßspannungsfestigkeit von 6 kV, oder gleichwertig, zu erreichen. 65 kA, 480Y/277 V AC, bei Schutz durch alle UL-gelisteten • Motorstarterkombinationen Typ E FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Seite 98
Die Größe des Erdungsleiters wird gemäß UL 61800-5-1 über die maximale Bemessungsleistung des Überstromschutzes vor dem Frequenzumrichter bestimmt. Wenn Power Cubes oder Bypass verwendet werden, wird eine UL-gelistete Sicherung der Klasse J, T, CF, CC oder eine gleichwertige Sicherung empfohlen. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
60 °C. Die Gleichverteilung wird für das Verhältnis der • Fehlermodi jeder Komponente verwendet. INFORMATION Die oben genannten Parameter werden von Eaton ohne Berücksichtigung der Ausfallraten externer Geräte berechnet – z. B. Tasten, Spannungsversorgung usw. WARNUNG Die STO-Funktion muss mindestens einmal jährlich ausgelöst werden .
Baureihe 230 V einphasig: 150-450 V DC Baureihe 230 V dreiphasig: 150-450 V DC Baureihe 480 V dreiphasig: 300-880 V DC STO-Aktivierung STO1/STO2: 0 – 1,5 V DC STO-Deaktivierung STO1/STO2: 16 – 28 V DC FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Testergebnis nicht übereinstimmt, wenden Sie sich Teil 5-1: Sicherheitsanforderungen – Elektrik, Wärme und Energie bitte an das Werk oder Ihren Eaton-Vertriebsmitarbeiter IEC 61800-3:2017 (soweit zutreffend) vor Ort. Elektrische drehzahlvariable Antriebssysteme Teil 3: EMV-Anforderungen und spezifische Testmethoden FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
• Die Sicherheitsfunktion STO entspricht nicht der Sicherheitsfunktion „Safe off“ der IEC 60204-1:2016, da sie keine galvanische Isolierung bietet . Das bedeutet, dass die Motorklemmen im STO-Zustand immer noch gefährliche Spannung haben können . FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
Abbildung 31 . Verdrahtungsplan für Thermistor-STO-Trockenkontakt Anforderungen der Abnahmeprüfung Dieses Gerät muss mindestens einmal alle 20 Jahre einer vollständigen Prüfung unterzogen werden. Bitte wenden Sie sich an das Werk oder Ihren Eaton-Vertriebsmitarbeiter vor Ort. FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
2011/65/EU, RoHS-Richtlinie 2006/42/EG Europäische Maschinenrichtlinie basierend auf der Konformität mit europäischen Normen: EN 61800-5-1:2007+A1:2017 EN 61800-3:2018 EN 50581:2012 EN 60204-1:2018 EN 61800-5-2:2016 EN ISO 13849-1:2015 EN 61508, Teile 1–7:2010 EN 61326-3-1:2017 EN 62061:2015 FREQUENZUMRICHTER BAUREIHE POWERXL MN040060DE – Juni 2021 www.eaton.com...
