6 Parameter
6.2 Digitale und analoge Eingänge
114
f
P-03
[Hz]
f
P-01
max
0 Hz
UP UP
DI2
DI3
DI1

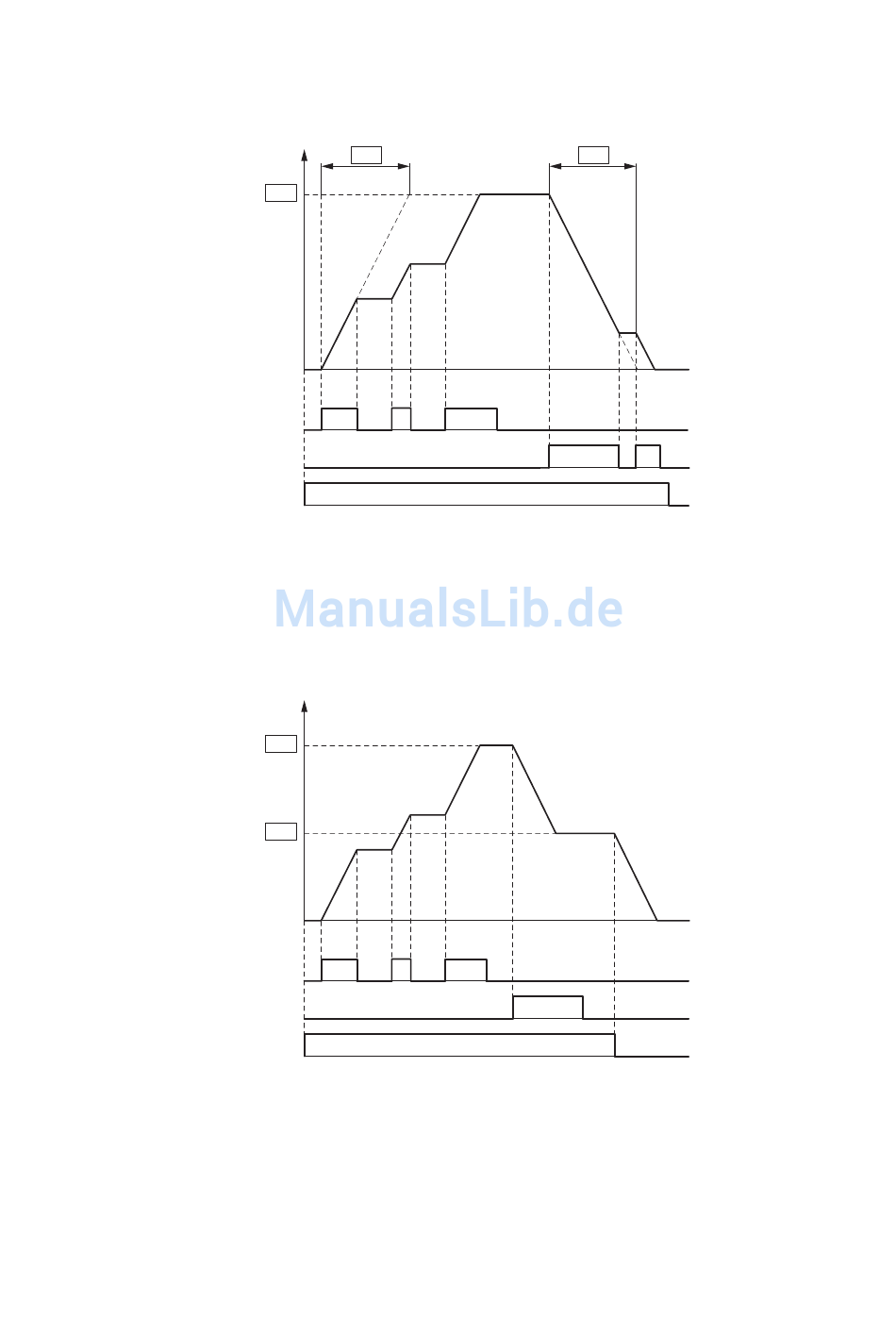

Abbildung 63: Beispiel Motorpotenziometer
Bei eingestellter minimaler Frequenz (P-02) startet das Motorpotenziometer
stets bei f = 0 Hz. Nach Überschreiten der eingestellten minimalen Frequenz
arbeitet das Motorpotenziometer im Bereich bis zur maximalen Frequenz
(P-01). Der minimale Frequenzwert wird nur nach einem Abschalten der
Startfreigabe (DI1) unterschritten.
f
[Hz]
f
P-01
max
f
P-02
min
0 Hz
UP UP
DI2
DI3
DI1
Abbildung 64: Motorpotenziometer mit f
DC1 Frequenzumrichter 10/12 MN04020003Z-DE www.eaton.com
P-04
UP
DOWN
START
UP
DOWN
START
-Begrenzung
min
DOWN
