In Europa ist die Einhaltung der EMV-Richtlinien verpflichtend.
Eine Erklärung zur Konformität (CE) bezieht sich stets auf ein „typisches"
Antriebssystem. Die Verantwortung zur Einhaltung der gesetzlichen Grenz-
werte und damit die Sicherstellung der elektromagnetischen Verträglichkeit
liegt letztendlich beim Endanwender oder Betreiber der Anlage. Er muss
Maßnahmen zur Minimierung oder zur Beseitigung von Störaussendungen
(Emissionen) in der jeweiligen Umgebung treffen (￫ Abbildung 11). Ebenso
muss er Möglichkeiten nutzen, um die Störfestigkeit (Immission) der Geräte
oder Systeme zu erhöhen.
Die Frequenzumrichter der Reihe DC1 gewährleisten mit ihrer Störfestigkeit
bis Kategorie C3 den Einsatz in rauen Industrienetzen (2. Umgebung).
Bei der leitungsgebundenen Störaussendung ermöglicht die Ausprägung
DC1...-F... (mit integriertem Funkentstörfilter) die Einhaltung der sensiblen
Grenzwerte der Kategorie C1 in 1. Umgebung. Voraussetzung sind dabei
eine EMV-gerechte Installation (￫ Seite 58) und das Einhalten der zulässi-
gen Motorleitungslänge sowie der maximalen Schaltfrequenz (f
Wechselrichters.
Bei Frequenzumrichtern ohne internen Funkentstörfilter können in Verbin-
dung mit einem zugeordneten externen Funkentstörfilter in den einzelnen
Kategorien zum Teil größere Motorleitungslängen und geringere Ableit-
ströme ereicht werden.
Die erforderlichen Maßnahmen zur EMV sollten schon bei der Projektierung
berücksichtigt werden. Nachbesserungen und Änderungen bei Montage und
Installation oder gar erst am Aufstellort sind mit zusätzlichen und oft auch
deutlich höheren Kosten verbunden.
Öffentliches
Niederspannungsnetz
Kategorie C1
Kategorie C1 / C2
Kategorie C2
1. Umgebung

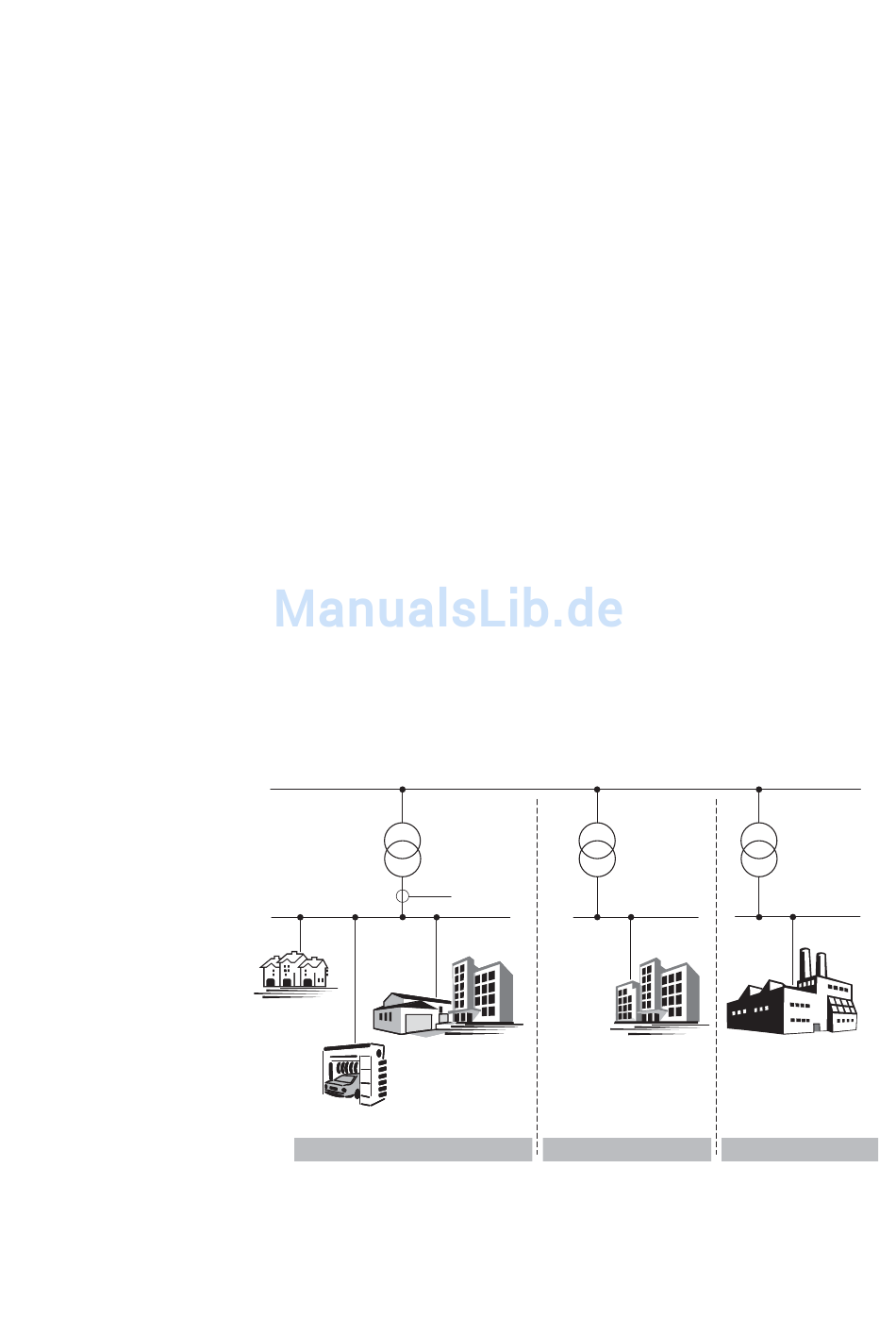

Abbildung 11: EMV-Umgebung und Kategorien
DC1 Frequenzumrichter 10/12 MN04020003Z-DE www.eaton.com
Öffentliches Mittelspannungsnetz
PCC
Kategorie C1 / C2
Kategorie C3 / C4
1. oder 2. Umgebung
2 Projektierung
2.4 EMV-Maßnahmen
PWM
Privates Industrie
Netz Netz
Kategorie C3 / C4
2. Umgebung
) des
