Eaton PowerXL DG1-Serie Applikationsanleitung
  1. Anleitungen
  2. Marken
  3. Eaton Anleitungen
  4. Frequenzumrichter
  5. PowerXL DG1-Serie
  6. Applikationsanleitung

Eaton PowerXL DG1-Serie Applikationsanleitung

Vorschau ausblenden Andere Handbücher für PowerXL DG1-Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

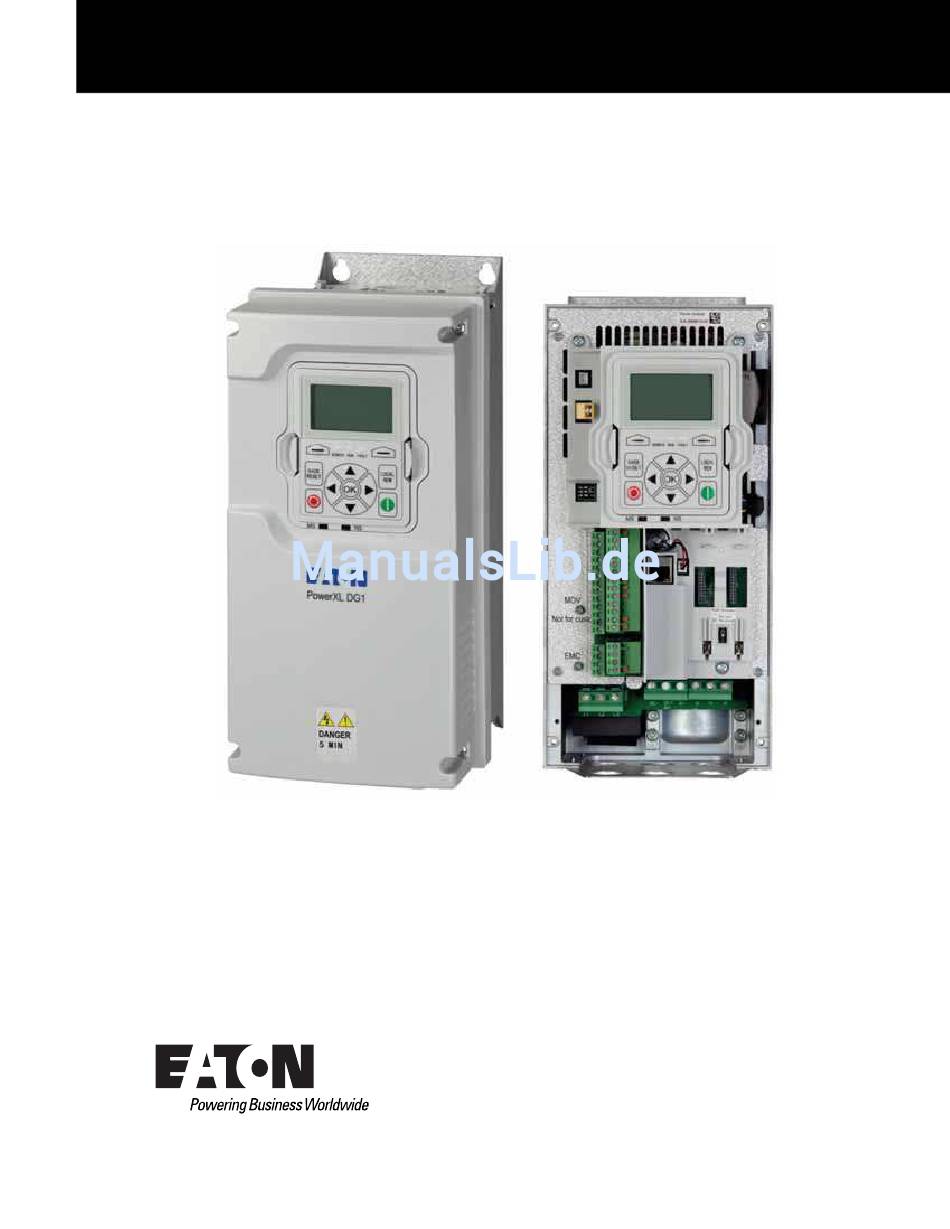

Frequenzumrichter PowerXL DG1-Serie
Applikationshandbuch
Gültig ab April 2015
Ersetzt März 2014

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Eaton PowerXL DG1-Serie

Inhaltszusammenfassung für Eaton PowerXL DG1-Serie

  • Seite 1 Frequenzumrichter PowerXL DG1-Serie Applikationshandbuch Gültig ab April 2015 Ersetzt März 2014...

  • Seite 3: Frequenzumrichter (Afd) Der Serie Powerxl Dg1

    Dokument beruhen auf Eatons Erfahrung und Verständnis und decken möglicherweise nicht alle unvorhergesehenen Ereignisse ab. Wenn weitere Informationen benötigt werden, lassen Sie sich bitte von einer Verkaufsniederlassung von Eaton beraten. Der Verkauf des in dieser Informationsschrift gezeigten Produkts unterliegt den in den entsprechenden Eaton Verkaufsrichtlinien oder sonstigen vertraglichen Vereinbarungen zwischen Eaton und dem Käufer dargelegten Geschäftsbedingungen.
  • Seite 4 Für Preise, Verfügbarkeit, Bestellung, beschleunigten Service und Reparatur unserer Produkte wenden Sie sich bitte an Ihren örtlichen Händler. Website Produktinformationen können Sie auf der Eaton Website finden. Sie bietet Ihnen auch Informationen über örtliche Händler oder ein Eaton Verkaufsbüro. Website-Adresse www.eaton.com/drives...

  • Seite 5: Inhaltsverzeichnis

    Multi-PID-Applikation – Liste der Parameter ......Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 6 Fehlercodes und -beschreibungen ........Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 7 Abbildung 45. Beispiel für Joystick-Hysterese ....... Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 8 ....Abbildung 71. DC-Bremszeit bei Stopp-Modus = Rampe ..... . Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 9 Tabelle 49. Schutzfunktionen – P9 ......... Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 10 Tabelle 99. Multi-Pumpen Netzwerkstatus—P18.1.3 ......viii Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 11 Tabelle 148. Multi-Pumpen Motorleistung—P18.2.6 ......Tabelle 149. Multi-Pumpen Motordrehzahl—P18.2.7 ......Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 12 Tabelle 163. Fehler-Historie ..........Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 13: Sicherheit

    Gehäusen betrieben und Frequenzumrichters berühren, nachdem er von der gesteuert werden. Stromversorgung getrennt wurde. Diese Teile können wegen der Ladung in den Kondensatoren auch nach dem Trennen noch Strom führen. Entsprechende Warnschilder anbringen. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 14: Definitionen Und Symbole

    Notfall eintritt. Trennen Sie die Stromzufuhr, bevor Regler prüfen oder Wartungen durchführen. Vergewissern Sie sich, dass das Gerät ordnungsgemäß geerdet ist. Tragen Sie bei der Arbeit an elektronischen Reglern oder rotierenden Maschinen immer eine Schutzbrille. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 15: Wichtige Sicherheitsinformationen

    Keypad angeschlossen ist, die Anzeigen auf der Komponenten beschädigen. Abdeckung beachten). Warten Sie weitere fünf Minuten, bevor Sie irgendwelche Arbeiten am Antrieb beginnen. WARNUNG Prüfen Sie, ob die EMV-Stufe des AC-Antriebs den Anforderungen Ihres Stromzufuhrnetzes entspricht. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com xiii...

  • Seite 16: Weitere Vorsichtsmaßnahmen

    Nehmen Sie keine Spannungswiderstandstests an irgendeinem Teil des Power XL DG1 vor. Es gibt ein bestimmtes Verfahren nach Tests vorzunehmen sind. Nichtbeachten dieses Verfahrens kann zu einem beschädigten Produkt führen. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 17: Kapitel 1-Übersicht Powerxl Dg1-Serie

    Parameter, zur Inbetriebnahme, zur Störungs- Steckbuchse am Regler anschließen. behebung und zur Wartung des Frequenzumrichters der Eaton DG 1-Serie (Antrieb mit einstellbarer Frequenz - AFD) Abbildung 1. Batterieanschluss der Echtzeituhr (RTC) benötigen. Lesen Sie die Sicherheitsrichtlinien am Anfang dieses Handbuchs und befolgen Sie die in den folgenden Kapiteln dargelegten Verfahren, bevor Sie Frequenzumrichter der DG1-Serie ans Netz anschließen, um die sichere...

  • Seite 18: Typenschild

    Kapitel 1—Übersicht PowerXL DG1-Serie Typenschild Abbildung 2. Typenschild Enthält Seriennummer, Enthält Teilenummer, EAN-Code Typ und Datum Enthält NAED-Code Datumscode: 20131118 Kartonetikett (USA und Europa) Gleicht dem vorstehend gezeigten Typenschild. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 19: Typenschlüssel

    Kapitel 1—Übersicht PowerXL DG1-Serie Typenschlüssel Der Typenschlüssel dient ausschließlich der Darstellung und darf nicht für die Erstellung neuer Katalognummern verwendet werden. Abbildung 3. Typenschlüssel Serie Leistungsteil Optionen D G1 – 3 4 4D3 F B – C 21 C Grundlegende...

  • Seite 20: Nennleistungen Und Produktauswahl

    Kapitel 1—Übersicht PowerXL DG1-Serie Nennleistungen und Produktauswahl DG1 Serie-Frequenzumrichter – 208 - 240 V Tabelle 2. Typ 1/IP21 Konstantes Drehmoment (CT) / hohe Überlast (I H ) Variables Drehmoment (VT) / geringe Überlast (I L ) 230 V, 50 Hz...

  • Seite 21: Dg1 Serie-Frequenzumrichter - 380

    Kapitel 1—Übersicht PowerXL DG1-Serie DG1 Serie-Frequenzumrichter – 380 - 500 V Tabelle 4. Typ 1/IP21 Konstantes Drehmoment (CT) / hohe Überlast (I H ) Variables Drehmoment (VT) / geringe Überlast (I L ) 400 V, 50 Hz Bemessungs- 400 V, 50 Hz...

  • Seite 22: Dg1 Serie-Frequenzumrichter

    Kapitel 1—Übersicht PowerXL DG1-Serie DG1 Serie-Frequenzumrichter – 600 V Tabelle 6. Typ 1/IP21 Konstantes Drehmoment (CT) / hohe Überlast (I H ) Variables Drehmoment (VT) / geringe Überlast (I L ) 600 V, 60 Hz Bemessungs- 600 V, 60 Hz Bemessungs- Baugrößen-...

  • Seite 23: Kapitel 2-Bedienfeld - Übersicht

    Steuerquelle zwischen Wert erhöhen lokalem und externem Steuerungsort wechseln Cursor nach rechts bewegen Taste Zurück/Reset Start-Taste STOP-Taste Cursor nach links bewegen Eingabemenü Menü nach unten scrollen - Auswahl bestätigen Wert vermindern Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 24: Keypad-Tasten

    Sollwert des gewählten Parameters erhöhen/verringern. • Im Modus „Parameter vergleichen“ durch die Parameter, deren aktueller Wert sich vom Wert des Vergleichsparameters unterscheidet, scrollen. • Wechselt im Lese-Modus zum vorherigen oder nächsten Parameter dieses Parametersatzes. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 25 Diese Taste dient im normalen Betrieb als Taste für den Motorstart, wenn das Keypad als aktive Steuerungsquelle gewählt ist. Ist das Keypad als Eingabe für den Sollwert angegeben, wird nach dem Startbefehl der Sollwert im Display angezeigt. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 26: Led-Leuchten

    Echtzeit befindet sich in der Mitte. Drehrichtung Menüposition Status des Steuerungsort Frequenzumrichters Begrüßungsseite Das LCD zeigt beim Einschalten die Begrüßungsseite. Siehe Abbildung 6. Abbildung 6. Begrüßungsseite Markierter Parameter Echtzeituhr (hh:mm) Softtaste 1 Softtaste 2 Funktionsname Funktionsname Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 27: Abbildung 7. Upgrade-Seite

    Abbildung 8. Auto Backup-Seite Download from keypad No Action Im Parametermenü werden die beiden Softkeys mit den Upload to keypad Funktionen „RECHTSLAUF" oder "LINKSLAUF“ und „MENÜ“ angezeigt. Siehe Abbildung 10. 13:53 Abbildung 10. Parametermenü Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 28: Abbildung 11. Parameterseite

    Favoritenmenü wechseln, werden die Funktionen "DELETE" und "MENÜ" oberhalb der Softkeys angezeigt. "DELETE" bedeutet, dass Sie den ausgewählten Parameter aus der Favoritenliste löschen können. Siehe Abbildung 12. Abbildung 12. Parameterseite vom Favoriten-Menü Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 29: Kapitel 3-Menü-Übersicht

    P21 - System P1.16 - Remote 1 Ref Nach-unten F - Fehler F1 - Aktiver Fehler F2 - Fehler-Historie B - Optionskarten T - Favoriten O - Betriebsmodus S - Startup Assistent Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 30: Menüstruktur

    M21 – Timer 1 bis 3 M44 – Motorleistung P21 – System M22 – Intervall 1 M45 – Energie- einsparung M23 – Intervall 2 M46 – Multi-Monitor Hinweis: Hängt von der gewählten Applikation ab. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 31: Abbildung 16. M - Monitor

    Multi-Monitor Parameter erlaubt die Darstellung von 3 Anzeigewerten auf dem Keypad. Die drei Werte können frei aus den Monitor-Parametern ausgewählt werden. Die Navigation für das Monitor-Menü ist in Abbildung 16 dargestellt. Abbildung 16. M – Monitor Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 32: Abbildung 17. Aktive Fehler

    Fehlerhistorie. Drehrichtung, Warnung, Stillstand, MWh-Zähler, Sollwert erreicht. Besteht kein aktiver/historischer Fehler, wird „Kein Fehler“ angezeigt. Aktiver Fehler Die Navigation für aktive Fehler ist in Abbildung 17 dargestellt. Abbildung 17. Aktive Fehler Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 33: Fehlermeldung

    Ausnahme: Die Reaktion auf die „Zurück“-Taste. Wenn die „Zurück“-Taste auf der Seite mit den aktiven Fehlern gedrückt wird, wird die letzte Menü-Ebene wieder angezeigt. Auf der Popup-Fehlerseite bringt die Taste die letzte Seite zurück. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 34: Abbildung 19. Fehlerhistorie

    Die Navigation für die Fehlerhistorie ist in Abbildung 19 dargestellt. Durch Betätigen der OK-Taste über einen Zeitraum von 5 Sekunden, können die aktiven Fehler sowie der Fehlerverlauf auf allen Seiten ohne Kennworteingabe gelöscht werden. Abbildung 19. Fehlerhistorie Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 35: Abbildung 20. Übersicht Parametermenü

    Der Antrieb führt einen Neustart durch, nachdem die ● Voreinstellungsparameter geladen wurden. Die Option "Werkseinstellung VM" ist für die Nutzung des ● "DG1-DEMO1" Simulators vorgesehen. Verwenden Sie diese Einstellung nicht in Ihrer Anwendung. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 36: Abbildung 21. Parametersätze

    Kapitel 3—Menü-Übersicht Abbildung 21. Parametersätze Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 37: Abbildung 22. Keypadtoparaset

    Display, was bedeutet, dass sich das Gerät im Übertragung auf andere Geräte auf das Keypad. Ladevorgang befindet. KeypadToParaSet lädt die Parameter vom Keypad auf das Gerät selbst. Abbildung 22. KeypadToParaSet Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 38: Abbildung 23. Parameter Vergleichen

    Siehe Abbildung 23. Wenn der Benutzer den aktuellen Wert ändern möchte, kann er mittels der rechten Taste in den Bearbeitungsmodus gehen. Abbildung 23. Parameter vergleichen Parametername Vergleichswert (keypad, default, set1, set2) Aktuelle Einstellung Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 39: Abbildung 24. Passwort

    13:53 MENU Hinweis: Falls Sie Ihr Kennwort vergessen haben sollten, wenden Sie sich bitte an den Kundendienst von Eaton. Das Kennwort für das Zurücksetzen aller Kennwörter „1001“. Damit werden alle Kennwörter überschrieben. Wenn Sie mit dieser Funktion die Kennwörter überschreiben, müssen Sie ein neues Kennwort für die zukünftige Verwendung eingeben.

  • Seite 40: Abbildung 25. Parameterwert Bearbeiten

    Der Benutzer verwendet die Nach links-/Nach rechts-Taste, um das aktuelle, bearbeitbare Bit zu ändern. Beim Bearbeiten einer Zahl erhöht/verringert sich diese zyklisch. Drücken der „Nach oben“-Taste kann beispielsweise von „9“ auf „0“ ändern. Abbildung 25. Parameterwert bearbeiten Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 41: Abbildung 26. Parametersperre

    Dies ermöglicht Ihnen, den gewählten Parameter von der Favoritenliste zu entfernen (siehe Abbildung 12 auf Seite 12). Nachdem ein Parameter von der Favoritenliste entfernt wurde, wird der nächste Parameter auf der Favoritenliste automatisch gewählt. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 42: Kapitel 4-Startup

    Motor Nenndrehzahl, Motor CosPhi, Motor Nennspannung, Motor Nennfrequenz, Beschleunigungsdauer 1, Bremsdauer 1, Lokale Steuerung Quelle, Remote 1 Control Quelle, Lokale Sollwertquelle, f-SollRemote1 Quelle, Applikationssetup. Wenn der Benutzer die Applikation ändert, werden Antrieb und Keypad rückgesetzt. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 43: Tabelle 12. Anweisungen Startup Assistent

    Startup-Assistent beendet. 11 = AI1–AI2 12 = AI2–AI1 13 = AI1 * AI2 Sobald Sie Ihren Eaton PowerXL DG1 Frequenzumrichter 14 = AI1 or AI2 ans Netz angeschlossen haben und der Startup-Assistent 15 = Min (AI1, AI2) 16 = PID1 Steuerausgang aktiviert ist, folgen Sie diesen Anweisungen, um Ihren Antrieb einfach einzurichten.

  • Seite 44: Applikations-Makro-Mini-Assistent

    Max: 100 % Max: 200 % t-Verzögerung Min: 0 s PID1 Istwert 1 Max Min: -200 % Bandbreite Max: 3600 s Max: 200 % Interlock freigeben 0 = Deaktiviert 1 = Aktiviert Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 45: Kapitel 5-Standardapplikation

    Überwachung des Limits der Ausgangsfrequenz 1 ● Handbuchs erklärt. Die Beschreibung der jeweiligen Parameter befindet sich entsprechend der Nummerierung Überwachung des Limits der Ausgangsfrequenz 2 ● angeordnet. Überwachung der Momentengrenze (M-Max.) ● Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 46: Konfiguration Der Reglerein-/Ausgänge

    AI1- mit Masse zu verbinden (dargestellt durch gestrichelte Linie). Wenn Sie +10 V für AI1 oder AI2 verwenden möchten, müssen die Klemmen 3, 5 und 6 miteinander gebrückt werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 47: Tabelle 16. Kommunikationseingänge Des Antriebs

    Ethernet IP-Kommunikation Ethernet Modbus TCP-Kommunikation Ethernet Serieller RS-485 Anschluss Upload/Download von Parametern Verdrillte Zweidrahtleitung Firmware des Antriebs upgraden Verdrillte Zweidrahtleitung Modbus RTU-Kommunikation Verdrillte Zweidrahtleitung BACnet MS/TP-Kommunikation Verdrillte Zweidrahtleitung Abgeschirmte Leitungen empfohlen. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 48: Standard-Applikation - Liste Der Parameter

    1686 Energieeinsparungen Variiert 2120 Multi-Monitor 1, 2, 3 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 49: Tabelle 18. Betriebsmodus - O

    2 = I/O Klemme 2 3 = Netzwerk Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 50: Tabelle 20. Analogeingang - P2

    0,00 P2.19 AI2 JS 0,00 320,00 0,00 t-SleepVerzögerung Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 51: Tabelle 21. Digitaleingang - P3

    Siehe P3.2 P3.22 Local Control Quelle Siehe P3.2 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 52 10 = Dichtung defekt P3.55 Parametersatz 2312 Siehe P3.2 Auswahl B0 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 53: Tabelle 22. Analogausgang - P4

    Siehe P4.6 P4.14 AO2 Offset -100,00 100,00 0,00 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 54: Tabelle 23. Digitalausgang - P5

    2 = Überwachung der oberen Grenze P5.10 M-OutLevel -1000,0 1000,0 100,0 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 55 2204 TempLevel Check Hysterese P5.53 2205 P-OutLevelCheck Hysterese Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 56: Tabelle 24. Antriebssteuerung - P7

    0 = Keine Aktion rücksetzen 1 = Rücksetzen Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 57: Tabelle 25. Motorsteuerung - P8

    *13/10 P9.13 Block t-Grenze 120,0 15,0 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 58 °C 20,0 2162 P9.50 Vorheizen Spannung 20,0 2163 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 59: Tabelle 27. Festfrequenz - P12

    2 = 38400 3 = 57600 4 = 115200 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 60: Tabelle 31. Bacnet Ms/Tp - P20.2

    1 = Betrieb 2 = Fehler P20.3.10 TCP ConnectionLimit Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 61: Tabelle 32. Ethernet/Ip / Modbus Tcp - P20.3

    1 = Ändern deaktivieren P21.1.9 Multi-MonitorÄndern Siehe P21.1.8 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 62: Tabelle 34. Grundeinstellung - P21.1

    P21.4.8 t-TagePowerAN@Fehler P21.4.9 t-StundenPowerAN@Fehler P21.4.10 Siehe P21.4.7 Reset-t-PowerOn@Fehler Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 63: Kapitel 6-Applikation Für Multi-Pumpen- Und Lüftersteuerung

    ● Sperre für Motoren ● Multi-Pumpen-Steuerung ● Automatische Wechselfunktion ● Bypass ● Echtzeituhrfunktion – Zeitgeber ● Echtzeituhrfunktion –Intervall ● PM Setback ● Zwei unabhängige Sätze von Motorparametern ● ● Multi-Master/Lead-Lag ● Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 64: Steuerungsbeispiele

    Kapitel 6—Applikation für Multi-Pumpen- und Lüftersteuerung Steuerungsbeispiele Einzelantrieb Abbildung 27. Beispiel einer Pumpensteuerung mit zwei Pumpen, Hauptstromlaufplan Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 65: Abbildung 28. Pumpensteuerung Mit Zwei Pumpen, Steuerstromlaufplan

    Kapitel 6—Applikation für Multi-Pumpen- und Lüftersteuerung Abbildung 28. Pumpensteuerung mit zwei Pumpen, Steuerstromlaufplan 230 Vac Mains DG1 Reglerkarte 24 Vdc 21 DIN2 Autom. Line Autom. Line K1.1 K2.1 K1.1 K2.1 M1/DG1 M1/Line M2/DG1 M2/Line Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 66: Abbildung 29. Beispiel Für Drei-Pumpen-Autowechsel, Hauptstromlaufplan

    DG1 CB DG1 CB 24 Vdc DIN3 DIN4 21 DIN2 A O Line A O Line A O Line K1.1 K2.1 K3.1 K1.1 K2.1 K3.1 M1/DG1 M1/Line M2/DG1 M2/Line M3/DG1 M3/Line Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 67: Abbildung 31. Beispiel Der Funktion Der Pfc-Applikation Mit Drei Zusätzlichen

    Max. Frequenz Hilfsantrieb 1, 2 und 3 Startfrequenz Ausgangsfrequenz Hauptumrichter Hilfsantrieb 1, 2 und 3 Stoppfrequenz Min. Frequenz 100% Hauptum- richter Hilfs- antrieb Hilfsantrieb 2 PID Ausgang Hilfsantrieb 3 Hilfsantrieb 1 Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 68: Abbildung 32. Multi-Pumpen Steuerungskennlinie

    Kapitel 6—Applikation für Multi-Pumpen- und Lüftersteuerung Abbildung 32. Multi-Pumpen Steuerungskennlinie Abbildung 33. Multi-Antrieb / Multi-Pumpen Anordnung Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 69: Abbildung 34. Powerxl Antriebe Mit 10 V Spannungsversorgung

    Abbildung 34. PowerXL Antriebe mit 10 V Spannungsversorgung und einem 0–10 V Messumformer Abbildung 35. PowerXL Antriebe mit 10 V Spannungsversorgung und einem 4–20 mA Messumformer Abbildung 36. PowerXL Antriebe mit einer externen Spannungsversorgung und einem 4–20 mA Messumformer Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 70: Abbildung 37. Bandbreite Feedback

    Hilfsmotor 3, wie oben beschrieben, entfernen. Wenn die Verriegelung des Hilfsmotors 2 ausgefallen Hilfsmotor 1, wie oben beschrieben, entfernen. ist, wird umgehend der Hilfsmotor 3 zugeschaltet. Hilfsmotor 2 wieder hinzufügen, da die Verriegelung fortgesetzt wird. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 71: Konfiguration Der Reglerein-/Ausgänge

    AI1- mit Masse zu verbinden (dargestellt durch gestrichelte Linie). Wenn Sie +10 V für AI1 oder AI2 verwenden möchten, müssen die Klemmen 3, 5 und 6 miteinander gebrückt werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 72: Tabelle 39. Kommunikationseingänge Des Antriebs

    Ethernet IP-Kommunikation Ethernet Modbus TCP-Kommunikation Ethernet Serieller RS-485 Anschluss Upload/Download von Parametern Verdrillte Zweidrahtleitung Firmware des Antriebs upgraden Verdrillte Zweidrahtleitung Modbus RTU-Kommunikation Verdrillte Zweidrahtleitung BACnet MS/TP-Kommunikation Verdrillte Zweidrahtleitung Abgeschirmte Leitungen empfohlen. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 73: Pumpen- Und Lüfterapplikation - Liste Der Parameter

    Siehe M22 Intervall3 Siehe M22 Intervall4 Siehe M22 Intervall5 Siehe M22 Timer1 Restzeit Timer2 Restzeit Timer3 Restzeit PID1 Sollwert Variiert 0,00 PID1 Istwert Variiert 0,00 PID1 Fehlerwert Variiert 0,00 PID1 Ausgang 0,00 Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 74: Tabelle 41. Betriebsmodus - O

    1 = Local Control Quelle 2 = Fernsteuerung Quelle Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 75: Tabelle 43. Analogeingang - P2

    2 = Kundenspezifisch P2.13 AI2 Min 0,00 Par. P2.14 0,00 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 76: Tabelle 44. Digitaleingang - P3

    30 = Timer3 Kanal P3.3 StartStopCMD2 Quelle 1 Siehe P3.2 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 77 Siehe P3.2 P3.44 FireMode Drehrichtung 2118 Siehe P3.2 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 78 10 = Dichtung defekt P3.55 Parametersatz Auswahl 2312 Siehe P3.2 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 79: Tabelle 45. Analogausgang - P4

    Siehe P4.6 P4.14 AO2 Offset -100,00 100,00 0,00 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 80: Tabelle 46. Digitalausgang - P5

    2 = Überwachung der oberen Grenze P5.6 f-OutLevel1 0,00 Par. P1.2 0,00 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 81 AI1 Check1 Hysterese 2198 P5.47 2199 AI1 Check2 Hysterese Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 82 5 = BRL 6 = CHF 7 = SEK Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 83: Tabelle 47. Antriebssteuerung - P7

    Siehe P9.11 Aktion@Netzunterspannung P9.6 Aktion@Phasenausfall Siehe P9.11 Ausgang Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 84 Erdschluss Limit 2158 P9.45 Aktion@Keypad Fehler 2157 Siehe P9.11 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 85 99999,99 Variiert 100,00 1300 P10.7 PID1 Genauigkeit 1302 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 86: Tabelle 50. Pid-Regler 1 - P10

    7 = Max (Quelle1, Quelle2) 8 = Mittelwert (Quelle 1, Quelle 2) Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 87 PID1 Sollwert 1 Comp 1352 0 = Deaktiviert 1 = Aktiviert Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 88: Tabelle 51. Festfrequenz - P12

    Par. P8.2 Aktive Motor- nenn *1/10 Nenn- *1/2 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 89: Tabelle 53. Fire Mode Quelle - P15

    P17.9 Bypass@Überspannung 0 = Deaktiviert 1 = Aktiviert Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 90: Tabelle 56. Multi-Pumpen Betriebsmodus - P18.1.1

    3 = Warten auf CMD 4 = Folgt 5 = Unbekannt Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 91: Tabelle 58. Multi-Pumpen Netzwerkstatus-P18.1.3

    P18.2.3.4 Antrieb 4 2259 P18.2.3.5 Antrieb 5 2271 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 92: Tabelle 62. Multi-Pumpen Motorstrom-P18.2.4

    P18.2.8.4 Antrieb 4 2264 P18.2.8.5 Antrieb 5 2276 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 93: Tabelle 67. Multi-Pumpen Einstellungen-P18.3

    4 = Donnerstag 5 = Freitag 6 = Samstag Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 94: Tabelle 69. Ausgangsdaten Auswahl - P20.1

    P20.1.7 Ausgangsdaten7 Quelle 1562 P20.1.8 Ausgangsdaten8 Quelle 1563 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 95: Tabelle 70. Modbus Rtu - P20.2

    TCP Active Default Gateway 1511 P20.3.5 BACnet0 MAC Adress 1513 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 96: Tabelle 72. Ethernet/Ip / Modbus Tcp - P20.3

    4 = Vergleichen mit PAR Set 2 P21.1.7 Kennwort 9999 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 97: Tabelle 74. Grundeinstellung - P21.1

    P21.4.8 t-TagePowerAN@Fehler P21.4.9 t-StundenPowerAN@Fehler P21.4.10 Reset-t-PowerOn@Fehler Siehe P21.4.7 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 98: Kapitel 7-Multi-Pid-Applikation

    Die Multi-PID-Applikation umfasst alle Funktionen der Standardapplikation sowie weitere Funktionen: Die Parameter der Multi-PID-Applikation sind auf Seite 150 dieses Handbuchs erklärt. Die Erläuterungen sind Die zweite PID-Steuerung ● entsprechend der Parameternummer angeordnet. Abbildung 38. Ablaufdiagramm PID-Regler Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 99: Konfiguration Der Reglerein-/Ausgänge

    AI1- mit Masse zu verbinden (dargestellt durch gestrichelte Linie). Wenn Sie +10 V für AI1 oder AI2 verwenden möchten, müssen die Klemmen 3, 5 und 6 miteinander gebrückt werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 100: Tabelle 79. Kommunikationseingänge Des Antriebs

    Ethernet IP-Kommunikation Ethernet Modbus TCP-Kommunikation Ethernet Serieller RS-485 Anschluss Upload/Download von Parametern Verdrillte Zweidrahtleitung Firmware des Antriebs upgraden Verdrillte Zweidrahtleitung Modbus RTU-Kommunikation Verdrillte Zweidrahtleitung BACnet MS/TP-Kommunikation Verdrillte Zweidrahtleitung Abgeschirmte Leitungen empfohlen. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 101: Multi-Pid-Applikation - Liste Der Parameter

    Siehe M22 Intervall3 Siehe M22 Intervall4 Siehe M22 Intervall5 Siehe M22 Timer1 Restzeit Timer2 Restzeit Timer3 Restzeit PID1 Sollwert Variiert 0,00 PID1 Istwert Variiert 0,00 PID1 Fehlerwert Variiert 0,00 PID1 Ausgang 0,00 Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 102: Tabelle 81. Betriebsmodus - O

    Motor-Nenndrehzahl 20000 Motor-Nenndrehzahl P1.7 Motor-CosPhi 0,30 1,00 0,85 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 103: Tabelle 83. Analogeingang - P2

    1 = 0–10 V 2 = –10 bis +10 V Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 104 0,00 P2.22 AI SollMax Par. P2.21 400,00 0,00 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 105: Tabelle 84. Digitaleingang - P3

    Parametersatz Auswahl Siehe P3.2 P3.25 Bypass Start Siehe P3.2 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 106 9 = Rauch erkannt 10 = Dichtung defekt Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 107 10 = Dichtung defekt P3.55 Parametersatz Auswahl 2312 Siehe P3.2 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 108: Tabelle 85. Analogausgang - P4

    Siehe P4.6 P4.14 AO2 Offset -100,00 100,00 0,00 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 109: Tabelle 86. Digitalausgang - P5

    RO2 Funktion Siehe P5.1 P5.4 RO3 Funktion Siehe P5.1 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 110 1 = Überwachung der unteren Grenze 2 = Überwachung der oberen Grenze Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 111 0 = Deaktiviert 1 = Aktiviert P7.23 t-Netzausfall Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 112: Tabelle 87. Antriebssteuerung - P7

    3000 1585 P8.39 t-accMBoost –1 32000 1622 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 113: Tabelle 89. Schutzfunktionen - P9

    0 = Fliegender Start P9.27 Unterspannung Gerät Versuche Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 114 1295 P10.3 PID1 Kd 0,00 100,00 0,00 1296 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 115: Tabelle 90. Pid-Regler 1 - P10

    1309 P10.13 PID1 t-acc 0,00 300,00 0,00 1311 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 116 P10.31 PID1 Istwert Gain -1000,0 1000,0 100,0 1331 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 117 PID1 Sollwert 2 CompMax -200,00 200,00 0,00 1355 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 118: Tabelle 91. Pid-Regler 2 - P11

    1399 P11.38 PID2 Feedforward Func 1400 Siehe P10.38 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 119: Tabelle 92. Festfrequenz - P12

    Aktive Par. P8.2 Aktive Motornenn Motornenn *1/10 *1/2 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 120: Tabelle 94. Fire Mode Quelle - P15

    P17.9 Bypass@Überspannung 0 = Deaktiviert 1 = Aktiviert Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 121: Tabelle 97. Multi-Pumpen Betriebsmodus - P18.1.1

    3 = Warten auf CMD 4 = Folgt 5 = Unbekannt Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 122: Tabelle 99. Multi-Pumpen Netzwerkstatus-P18.1.3

    P18.2.3.4 Antrieb 4 2259 P18.2.3.5 Antrieb 5 2271 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 123: Tabelle 103. Multi-Pumpen Motorstrom-P18.2.4

    P18.2.7.4 Antrieb 4 2263 P18.2.7.5 Antrieb 5 2275 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 124: Tabelle 107. Multi-Pumpen Laufzeit-P18.2.8

    StartVerzögerung Timeout 1 32500 P18.3.23 t-StartVerzögerung 32500 Interlock Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 125: Tabelle 109. Echtzeituhr - P19

    P19.30 t-Timer3 72000 P19.31 Timer3 Kanal Siehe P19.27 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 126: Tabelle 110. Ausgangsdaten Auswahl - P20.1

    RS485 LastFault Response P20.2.10 Modbus RTU COM 10000 Timeout Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 127: Tabelle 112. Bacnet Ms/Tp - P20.2

    0 = 125 kBaud 1 = 250 kBaud Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 128: Tabelle 115. Grundeinstellung - P21.1

    P21.2.2 System Version P21.2.3 Applikations App Firmware Softwareversion Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 129: Tabelle 117. Applikations-Info - P21.3

    P21.4.8 t-TagePowerAN@Fehler P21.4.9 t-StundenPowerAN@Fehler P21.4.10 Siehe P21.4.7 Reset-t-PowerOn@Fehler Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 130: Kapitel 8-Universalapplikation

    Motorsteuerungsmodi ● hat er verschiedene Funktionen, die eingerichtet werden können. Die Parameter der Universal-Applikation sind erklärt auf Seite 150 dieses Handbuchs, “Beschreibung der Parameter.” Die Erläuterungen sind entsprechend der Parameternummer angeordnet. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 131: Tabelle 119. Voreingestellte E-/A-Konfiguration Für Universal-Applikation

    AI1- mit Masse zu verbinden (dargestellt durch gestrichelte Linie). Wenn Sie +10 V für AI1 oder AI2 verwenden möchten, müssen die Klemmen 3, 5 und 6 miteinander gebrückt werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 132: Tabelle 120. Kommunikationseingänge Des Antriebs

    Ethernet IP-Kommunikation Ethernet Modbus TCP-Kommunikation Ethernet Serieller RS-485 Anschluss Upload/Download von Parametern Verdrillte Zweidrahtleitung Firmware des Antriebs upgraden Verdrillte Zweidrahtleitung Modbus RTU-Kommunikation Verdrillte Zweidrahtleitung BACnet MS/TP-Kommunikation Verdrillte Zweidrahtleitung Abgeschirmte Leitungen empfohlen. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 133: Universal-Applikation-Liste Der Parameter

    Siehe M22 Intervall3 Siehe M22 Intervall4 Siehe M22 Intervall5 Siehe M22 Timer1 Restzeit Timer2 Restzeit Timer3 Restzeit PID1 Sollwert Variiert 0,00 PID1 Istwert Variiert 0,00 PID1 Fehlerwert Variiert 0,00 PID1 Ausgang 0,00 Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 134 Seite 223 in Anhang B. RTC-Batteriestatus 0 = Nicht installiert 1 = Installiert 2 = Batterie wechseln 3 = Überspannung Gerät Motorleistung 0,000 1686 Energieeinsparungen Variiert 2120 Multi-Monitor 0, 1, 2 Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 135: Tabelle 122. Betriebsmodus - O

    2 = I/O Klemme 2 3 = Netzwerk Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 136: Tabelle 124. Analogeingang - P2

    P2.18 AI2 JS Sleep Grenze 0,00 100,00 0,00 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 137: Tabelle 125. Digitaleingang - P3

    Auswahl B0 Siehe P3.2 P3.16 RampeEinfrieren Quelle Siehe P3.2 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 138 Siehe P3.2 P3.51 ExtFehler Schließen3 Quelle 2296 Siehe P3.2 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 139 10 = Dichtung defekt P3.55 Parametersatz Auswahl 2312 Siehe P3.2 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 140: Tabelle 126. Analogausgang - P4

    Siehe P4.6 P4.14 AO2 Offset -100,00 100,00 0,00 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 141: Tabelle 127. Digitalausgang - P5

    2 = Überwachung der oberen Grenze 3 = Bremse-Ein Steuerung Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 142 1 = Überwachung der unteren Grenze 2 = Überwachung der oberen Grenze Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 143 TempLevel Check 2204 Hysterese P5.53 P-OutLevelCheck 2205 Hysterese Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 144: Tabelle 128. Logikfunktion-P6

    55 = Motor 5 in Betrieb 56 = Logik erfüllt Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 145 P7.6 f-Soll Jog Par. P1.1 Par. P1.2 0,00 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 146: Tabelle 129. Antriebssteuerung - P7

    P8.3 U/f-Optimierung 0 = Deaktiviert 1 = Aktiviert Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 147 –1 32000 1622 P8.40 t-Erregung 32000 1623 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 148: Tabelle 131. Schutzfunktionen - P9

    I-BlockLevel Aktive Motor- Aktive Motor- nenn nenn *13/10 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 149 °C 20,0 2162 P9.50 Vorheizen Spannung 20,0 2163 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 150 1309 P10.13 PID1 t-acc 0,00 300,00 0,00 1311 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 151: Tabelle 132. Pid-Regler 1 - P10

    P10.31 PID1 Istwert Gain -1000,0 1000,0 100,0 1331 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 152 PID1 Sollwert 2 -200,00 200,00 0,00 1355 CompMax Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 153 P11.39 PID2 Feedforward Gain –1000,0 1000,0 100,0 1401 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 154: Tabelle 133. Pid-Regler 2 - P11

    PosOff/NegOff P13.7 TorqueToSpeed FWD 0,00 50,00 2,00 1636 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 155: Tabelle 135. Drehmomentregelung - P13

    100,0 100,0 P15.6 f-Soll Rauch löschen 100,0 50,0 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 156: Tabelle 138. Motordaten - Parametersatz [2] - P16

    1 = Slave Antrieb 2 = Master Antrieb Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 157: Tabelle 140. Multi-Pumpen Betriebsmodus - P18.1.1

    3 = Warten auf CMD 4 = Folgt 5 = Unbekannt Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 158: Tabelle 142. Multi-Pumpen Netzwerkstatus-P18.1.3

    P18.2.3.4 Antrieb 4 2259 P18.2.3.5 Antrieb 5 2271 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 159: Tabelle 146. Multi-Pumpen Motorstrom-P18.2.4

    P18.2.8.4 Antrieb 4 2264 P18.2.8.5 Antrieb 5 2276 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 160 P18.3.22 StartVerzögerung 32500 Timeout P18.3.23 t-StartVerzögerung 32500 Interlock Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 161 P19.30 t-Timer3 72000 P19.31 Timer3 Kanal Siehe P19.27 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 162: Tabelle 153. Ausgangsdaten Auswahl - P20.1

    BACnet MS/TP Geräteadresse P20.2.13 BACnet Instance 4194302 Number Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 163: Tabelle 155. Modbus Ms/Tcp - P20.2

    0 = 125 kBaud 1 = 250 kBaud Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 164: Tabelle 158. Grundeinstellung - P21.1

    P21.2.2 System Version P21.2.3 Applikations App Firmware Softwareversion Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 165: Tabelle 160. Applikations-Info - P21.3

    P21.4.8 t-TagePowerAN@Fehler P21.4.9 t-StundenPowerAN@Fehler P21.4.10 Reset-t-PowerOn@Fehler Siehe P21.4.7 Hinweise Der Parameterwert kann nur geändert werden, nachdem der Antrieb gestoppt wurde. Der Parameterwert wird auf Werkszustand zurückgesetzt, wenn die Markos geändert werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 166: Anhang A-Beschreibung Der Parameter

    Wenn ein geregeltes Auslaufen (mit einem Wert von P1.4) gefordert wird, muss der Parameter P7.10 „1“ sein. Beim Einstellen einer Minimalausgangsfrequenz (P1.4 größer als 0 Hz), werden die Anlauf- und Auslaufzeiten des Antriebs auf t oder t .reduziert. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 167: Abbildung 40. Motorparameter Vom Typenschild

    Wählt die Quelle aus, aus welcher der Antrieb den Startbefehl aus der Local-Quelle aufruft. Die E/A-Klemmen stammen von den festverdrahteten Digitaleingängen oder den Start/ Stopp Tasten der Tastatur. Das Keypad zeigt an, welcher Modus ausgewählt ist. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 168: Applikation - Auswahl

    16 = Max. (AI1, AI2) – wählt Analogeingänge mit dem höheren Wert ■ ■ ■ ■ 17 = PID1 Regler – wählt die PID-Berechnung für den Ausgang zum Beibehalten des Sollwerts — ■ ■ ■ Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 169: Abbildung 41. Analogeingang Ai-Skalierung

    Eine lange Filterzeit verlangsant die Reaktionszeit der Regelung. Abbildung 42. AI1 Signalfilterung 100% Hinweise t (s) P2.5 Analogsignal mit Fehlern (ungefiltert) P2.15 Analogsignal gefiltert P4.4 Filterzeitkonstante bei 63 % Sollwert P4.11 Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 170: Abbildung 43. Ai1 Signal Nicht Invertieren

    P2.2/2.12 = 0 AI1 = 0 – 100% P2.2/2.12 = 1 AI1 = kunden- P2.21 spezifisch (Term. 2) P2.3/2.13 P2.4/2.14 100% Maximales AI1-Signal = Minimaler Drehzahlsollwert. Minimales AI1-Signal = Maximaler Drehzahlsollwert. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 171: Abbildung 45. Beispiel Für Joystick-Hysterese

    (0 – 10V/20 mA) Minimale Sollwertskalierung P2.3/2.13 P2.4/2.14 P2.21 = 0 Hz = 20% = 90% Joystick-Hysterese, P2.7 = 20% In diesem Beispiel beträgt der Wert von P1.2.9 (Sleep-Grenze) = 0. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 172: Abbildung 46. Beispiel Für Sleep-Grenzfunktion

    AI2 JS Sleep Grenze 1, 2, 3, 4 P2.19 AI2 JS t-SleepVerzögerung 1, 2, 3, 4 P2.20 AI2 JS Offset 1, 2, 3, 4 Siehe alle AI1-Parameter. P2.21 AI SollMin 1, 2, 3, 4 Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 173: Abbildung 47. Mit Und Ohne Sollwertskalierung

    Ausgangsfrequenz f-max P1.2 f-max P1.2 P2.22 Maximalwert Sollwertstaffelung (P2.22) P2.21 Analog- Analog- eingang [V] f-min P1.1 eingang [V] f-min P1.1 Mit Sollwertstaffelung Mit Sollwertstaffelung (Sollwertstaffelung) (Keine Skalierung verwendet [P2.21 = 0]) Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 174: Abbildung 48. Start Rechtslauf / Start Linkslauf

    Die zuerst gewählte Drehrichtung hat Vorrang. Wenn der DIN1-Kontakt öffnet, ändert sich die Drehrichtung. Wenn die Signale „Start Rechtslauf“ (DIN1) und „Start Linkslauf“ (DIN2) gleichzeitig aktiv sind, hat das Signal „Start Rechtslauf“ (DIN1) Vorrang. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 175: Abbildung 50. Start/Stop & Fwd/Rev - Edge

    Eingänge der Platine in Steckplatz A, DigiIN:B :IOX:X für die optionalen Eingänge der Platine in Steckplatz B oder dem Timer-Kanal X. Die Beschreibung des Fehlers kann in P3.52 geändert werden. Geschlossener Kontakt = Externe Störung. Offener Kontakt = Keine externe Störung. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 176 Steckplatz B oder Timer-Kanal X. Geschlossener Kontakt = Start des Motors aktiviert. Offener Kontakt = Start des Motors deaktiviert. P3.10 f-Fix Auswahl B0 1, 2, 3, 4 P3.11 f-Fix Auswahl B1 1, 2, 3, 4 Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 177: Abbildung 51. Aktivierung Der Festfrequenzen

    Klemmeingänge auf der Platine, DigiIN:A :IOX:X für die optionalen Eingänge der Platine in Steckplatz A, DigiIN:B :IOX:X für die optionalen Eingänge der Platine in Steckplatz B oder dem Timer-Kanal X. Kontakt geschlossen: Gibt PID 2-Steuermodus frei Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 178 Frequenzumrichter steuert. Unterschiedliche Einstellungen: DI:X kennzeichnet integrierte Klemmeneingänge, DI:A:IOX:X kennzeichnet Eingänge der Optionsplatine in Steckplatz A, DI:B:IOX:X kennzeichnet Eingänge der Optionsplatine in Steckplatz B oder Timer-Kanal X. Geschlossener Kontakt: Steuerung durch Lokale Steuerung Quelle. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 179 Verschiedene Einstellungen: Klemmeingänge auf der Platine, DigiIN:A :IOX:X für die optionalen Eingänge der Platine in Steckplatz A, DigiIN:B :IOX:X für die optionalen Eingänge der Platine in Steckplatz B oder dem Timer-Kanal X. Geschlossener Kontakt: Antriebsausgangssollwert-Drehzahlwahl 2. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 180 DI:A:IOX:X kennzeichnet Eingänge der Optionsplatine in Steckplatz A, DI:B:IOX:X kennzeichnet Eingänge der Optionsplatine in Steckplatz B oder Timer-Kanal X. Kontakt offen: Deaktiviert die Fähigkeit, den Motor laufen zu lassen. Kontakt geschlossen: Aktiviert die Fähigkeit, den Motor laufen zu lassen. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 181 Eingänge der Platine in Steckplatz B oder dem Timer-Kanal X gesetzt werden. Die Beschreibung des Fehlers kann in P3,54 geändert werden. Kontakt geschlossen = kein externer Fehler. Kontakt offen = externer Fehler. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 182 2, wobei hierzu die Parameter über P21.1.3 in den jeweiligen Sätzen abgelegt sein müssen. Wobei DigiIN:A:IOX:X für die optionalen Eingänge der Platine in Steckplatz A, DigiIN:B :IOX:X für die optionalen Eingänge der Platine in Steckplatz B oder dem Timer-Kanal X steht. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 183: Applikation - Funktion

    Definiert das Signalminimum als 0 mA oder 4 mA (AO1-Modus = 0–20 mA) bzw. 0 V oder 2 V (AO1-Modus= 0–10 V). Einzelheiten siehe Seite .Abbildung 53 0 = Minimalwert auf 0 V/0 mA einstellen. 1 = Minimalwert auf 2 V/4 mA einstellen. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 184: Abbildung 52. Analogausgangsfilterung

    P4.12 = 100% P4.5 12 mA P4.12 = 50% 10 mA Maximalwert des P4.3 P4.10 = 1 mit P4.3 ausgewählten Signals 4 mA P4.10 P4.3 P4.10 = 0 0 mA 0 Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 185: Abbildung 54. Analogausgang Invertieren

    1, 2, 3, 4 P4.14 AO2 Offset 1, 2, 3, 4 Siehe AO1-Parameter. P5.1 DO1 Funktion 1, 2, 3, 4 P5.2 RO1 Funktion 1, 2, 3, 4 P5.3 RO2 Funktion 1, 2, 3, 4 Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 186 Logikfunktion ist aktiviert. — — — ■ 49 = PID1 SleepModus PID1 Regler-Sleep-Modus ist aktiv. — ■ ■ ■ 50 = PID2 SleepModus PID2 Regler-Sleep-Modus ist aktiv. — — ■ ■ Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 187: Abbildung 55. Überwachungsfunktion

    Wenn die Ausgangsfrequenz das eingestellte Limit (P5.7) über-/unterschreitet, erzeugt diese Funktion eine Warnmeldung über den Digitalausgang DO1 oder über die Relaisausgänge RO1 oder RO2 oder RO3, abhängig von den Einstellungen von P5.1 bis P5.2, P5.3 und P5.4. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 188: Abbildung 56. Externe Bremssteuerung

    Wenn die Temperatur des Frequenzumrichters das eingestellte Limit (P5.16) über-/ unterschreitet, erzeugt diese Funktion eine Warnmeldung über den Digitalausgang DO1 oder über die Relaisausgänge RO1, RO2 oder RO3, abhängig von den Einstellungen von P5.1 bis P5.2, P5.3 und P5.4. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 189 Verzögerungszeit für das Einschalten von RO2. P5.33 2114 RO2 Auschaltverzögerung 1, 2, 3, 4 Verzögerungszeit für das Ausschalten von RO2. P5.34 2115 RO3 Einschaltverzögerung 1, 2, 3, 4 Verzögerungszeit für das Einschalten von RO3. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 190 P5,45 2197 I-Out2 Check Hysterese 1, 2, 3, 4 Dieser Wert wählt die Bandbreite aus, wann sich die Überwachung von Motorstrom 2 von selbst aktiviert oder deaktiviert. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 191: Logikfunktion Auswählen

    Dieser Parameter definiert, welche Steuerungsquelle nach dem zweiten Startbefehl ausgesucht werden soll. E-/A-Klemmen wären von den fest verdrahteten Digitaleingängen. Netzwerk wäre ein Kommunikationsbus. Das Keypad zeigt an, welcher Modus gewählt ist. Der Digitaleingang wählt zwischen Steuerungsquelle1 und 2. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 192 1 = Speicherreset im Stopp-Modus und bei Abschaltung - Der Sollwert wird auf 0 zurückgesetzt, wenn der Antrieb gestoppt oder aus- und wieder eingeschaltet wird. 2 = Speicherreset bei Abschaltung - Der Sollwert wird auf 0 zurückgesetzt, wenn der Antrieb ausgeschaltet wird. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 193: Abbildung 57. Anlauf/Auslauf (S-Förmig)

    Möglichkeit, für eine Applikation zwei verschiedene Anlauf-/Auslaufzeitsätze einzustellen. Der aktive Satz kann mit dem programmierbaren Digitaleingang gewählt werden. P7.15 f-Skip1 Min 1, 2, 3, 4 P7.16 f-Skip1 Max 1, 2, 3, 4 Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 194: Abbildung 58. Beispiel Für Einstellung Des Ausblendfrequenzbereichs

    0 = Netzausfallfunktion deaktivieren P7.23 t-Netzausfall 1, 2, 3, 4 Zulässige maximale Dauer eines Stromversorgungsausfalls, bevor der Antrieb abschaltet. Wird die Wechselstrom-Eingangsspannung vor Ablauf dieser Zeiteinstellung wiederhergestellt, wird der Betrieb des Antriebs fortgesetzt. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 195 Dieser Parameter bestimmt den maximal zulässigen Motorstrom kommend aus dem Frequenzumrichter. Der Parameterwertebereich ändert sich von Größe zu Größe. Erreicht der Motorstrom diesen Pegel, wird in den Stromregelbetrieb gewechselt und der Ausgang begrenzt, um diesen Strompegel abzusenken. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 196 Motor wahrscheinlich. Wenn der Motor längere Zeit unter diesen Bedingungen laufen muss, muss der Motorkühlung besondere Aufmerksamkeit gewidmet werden. Verwenden Sie eine externe Kühlung für den Motor, wenn die Temperatur dazu neigt, zu hoch anzusteigen. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 197: Quadratisch

    3 = Der Frequenzumrichter beginnt nach dem Mindestmotorstrom zu suchen, um Energie zu sparen und das Störgrößenniveau und Störungen zu verringern. Diese Funktion kann in Applikationen mit konstanter Motorlast verwendet werden, wie beispielsweise Lüftern, Pumpen usw. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 198 Die Gleichlauffunktion setzt zur Belastung einen Drehzahlabfall in die Funktion ein. Dieser Parameter stellt diesen Wert entsprechend des Nenndrehmoments des Motors ein. Dies wird meist zum Lastausgleich zwischen mehreren Frequenzumrichter verwendet. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 199 Gain der Drehzahlregelung (OL) unterhalb 0 Hz. P8.24 1597 MSC f0 Drehzahlregelung (OL) bei Frequenz 0. P8.25 1598 MSC f1 Drehzahlregelung (OL) bei Frequenz 1. P8.26 1599 MSC (M<M0) Kp Gain der Drehzahlregelung (OL) unterhalb Drehmoment 0. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 200 Start kommt, erfolgt in Parameter P8.48. Dies ist sowohl für Rechtslauf als auch für Linkslauf ein voreingestellter Wert, wenn beide gleich sein müssen. P8.46 1633 M-StartFWD Wählt den Betrag des Startdrehmoments in Rechtslaufrichtung. P8.47 1634 M-StartREV Wählt den Betrag des Startdrehmoments in Linkslaufrichtung. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 201 Die Überwachung der Eingangsphase stellt sicher, dass die Eingangsphasen des Frequenzumrichters ungefähr gleiche Ströme haben. 0 = Keine Antwort 1 = Warnung 2 = Fehler, Stopp-Modus nach Fehler gemäß P7,10 3 =n Störung, Stoppmodus nach Störung immer durch Freilauf. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 202 Parameter wird auf 0 gesetzt, wird die thermische Stufe des Motors auf 0 % zurückgesetzt. 0 = Keine Antwort 1 = Warnung 2 = Störung, Stoppmodus nach Störung, gemäß ID506 3 =n Störung, Stoppmodus nach Störung immer durch Freilauf. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 203: Abbildung 62. Motor-Thermalstrom It -Kurve

    Vorgabewert zurückgesetzt. Einstellen dieses Parameters beeinflusst nicht dem maximalen Ausgangsstrom des Antriebs, der allein durch P1.16 bestimmt wird. Abbildung 62. Motor-Thermalstrom I -Kurve Kühlung Überlastbereich 100% P9.9 = 40% Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 204: Abbildung 63. Motortemperaturberechnung

    Überlastsituationen, wie einer gekippten Welle. Dies kann vom Kunden auf der Grundlage des Stromniveaus, des Frequenzniveaus und der Zeit gewählt werden. 0 = Keine Aktion 1 = Warnung 2 = Fehler 3 = Fehler, Auslaufen Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 205: Abbildung 64. Einstellungen Des Blockierverlaufs

    Die Frequenz kann auf einen Wert zwischen 1 und fmax (P1.1.2) eingestellt werden. Damit eine Blockierphase auftritt, muss die Ausgangsfrequenz unterhalb dieses Grenzwerts und über der Stromgrenze über die Dauer der Blockierdauer liegen. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 206: Abbildung 66. Einstellen Der Mindestlast

    Dieser Parameter liefert den Wert für das zulässige minimale Drehmoment bei Frequenz null. Siehe Abbildung 67. Wenn der Wert von P1.5, Nennstrom des Motors, geändert wird, wird dieser Parameter automatisch auf den Vorgabewert zurückgesetzt. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 207: Abbildung 67. Zählerfunktion Unterlastzeit

    Optionskarte hervorgerufen wird, wenn keine Kommunikation zum Hauptprozessor besteht. Siehe P9.19. P9.23 1564 Aktion@Untertemperatur Gerät 1, 2, 3, 4 Dieser Schutz bestimmt die Reaktion auf eine niedrige Temperatur des Kühlkörpers im Frequenzumrichter. Siehe P9.19. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 208: Abbildung 68. Beispiel Automatischer Neustart Mit Zwei Neustarts

    0 = Es erfolgt kein automatischer Wiederanlauf nach einer Störung durhc Überspannung. >0 = Anzahl der automatischen Wiederanläufe nach einem Fehler durch Überspannung. Der Fehler wird zurückgesetzt und der Umrichter automatisch gestartet, nachdem die Zwischenkreisspannung wieder ihren normalen Pegel erreicht hat. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 209 Stellt ein, wie der Frequenzumrichter auf eine zu niedrige Spannung der Batterie der Echtzeituhr reagiert. 0 = Keine Antwort 1 = Warnung 2 = Fehler, Stopp-Modus nach Fehler gemäß P7,10 3 =n Störung, Stoppmodus nach Störung immer durch Freilauf. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 210 1, 2, 3, 4 Dieser Parameter bestimmt die Funktion der Kommunikationsrückmeldung der Tastatur, falls das Keypad getrennt wird. 0 = Keine Aktion 1 = Warnung 2 = Fehler 3 = Fehler, Auslaufen Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 211 PID-Totband um den Sollwert in Prozesseinheiten. Innerhalb dieses Bandes finden keine Regelaktionen statt, um ein Aufschwingen (Oszillation) oder wiederholte Aktivierung/ Deaktivierung des Reglers zu vermeiden. Der PID-Ausgang wird gesperrt, wenn das Feedback im Bereich des Totbandes über einen gewissen Zeitraum liegt. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 212 Grenzwert über einen Zeitraum abfällt, der im Parameter „Ruhemodusverzögerung“ festgelegt ist. P10.27 1326 PID1 Sollwert 2 t-SleepVerzögerung 2, 3, 4 Der minimale Zeitwert, über den die Frequenz unterhalb des Ruhemoduspegels liegen muss, bevor der Antrieb den Ausgang abschaltet. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 213 Proportional der Frequenz hinzugefügter Wert. Sollwertkompensierung = CompMax * (Ausgangsfrequenz – min. Frequenz)/(max. Frequenz – min. Frequenz). P10.48 1354 PID1 Sollwert 2 Comp 2, 3, 4 Aktiviert die Druckverlustkompensation für den Signalwert von Sollwert 2. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 214: Abbildung 69. Pid-Applikation Einrichten

    0.25 0.20 0.15 0.10 Einstellzeit 0.05 Anstiegszeit P11.1 1356 PID2 Kp 3, 4 Siehe P10.1. P11.2 1357 PID2 Ti 3, 4 Siehe P10.2. P11.3 1358 PID2 Kd 3, 4 Siehe P10.3. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 215 Siehe P10.23. P11.24 1385 PID2 Sollwert 2 Max 3, 4 Siehe P10.24 P11.25 1386 PID2 Sollwert 2 Sleep 3, 4 Siehe P10.25. P11.26 1387 PID2 Sollwert 2 f-Sleep 3, 4 Siehe P10.26. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 216 Siehe P10.46. P11.47 1415 PID2 Sollwert 1 CompMax 3, 4 Siehe P10.47. P11.48 1416 PID2 Sollwert 2 Comp 3, 4 Siehe P10.48. P11.49 1417 PID2 Sollwert 2 CompMax 3, 4 Siehe P10.49. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 217 Frequenz-Sollwertoption 4 oder 6. P13.8 1637 TorqueToSpeed REV Frequenz für Linkslauf, wenn der Antrieb vom Drehmomentregelungsmodus in den Drehzahlregelungsmodus wechselt. Dies verweist auf die Einstellung von P13,6 für die maximale Frequenz-Sollwertoption 4 oder 6. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 218 Startbefehl erteilt wird. P14.3 f-DCBremse@Stopp 1, 2, 3, 4 Die Ausgangsfrequenz, bei der die DC-Bremse beim Stoppen angewendet wird. Siehe Abbildung 70. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 219: Abbildung 70. Dc-Bremszeit Bei Stopp-Modus = Austrudeln

    Die Bremszeit wird mit P14.4 definiert. Wenn ein hohes Trägheitsmoment besteht, empfiehlt sich die Verwendung eines externen Bremswiderstands zum schnelleren Auslaufen. Siehe Abbildung 71. Abbildung 71. DC-Bremszeit bei Stopp-Modus = Rampe f out Motordrehzahl Ausgangsfrequenz Gleichstrombremsung P14.3 t = P14.4 HALT Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 220 Rauch löschen 2, 3, 4 Frequenzeinstellung für „Rauch löschen“. Die voreingestellte Drehzahl dient zur Auswahl eines Digitaleingangs. Der Prozentsatz basiert auf 0 % als Minimalfrequenz (P1.1) und 100 % als Maximalfrequenz (P1.2). Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 221 Dieser Parameter spezifiziert, ob eine automatische Umschaltung zum Bypass erfolgt, nachdem die Neustartversuche nach einem IGBT-Fehler überschritten wurden. 0 = Auto-Bypass bei Überschreiten der Versuche bei IGBT-Fehler deaktiviert. 1 = Auto-Bypass bei Überschreiten der Versuche bei IGBT-Fehler aktiviert. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 222 Multi-Antriebsmodus verloren hat oder der Slave-Antrieb sich im Fire Mode befindet. 1 = Slave Antrieb — Funktioniert als Hilfsantrieb im Multi-Antriebsmodus. 2 = Master-Antrieb — Funktioniert als geregelter Antrieb des Multi-Antriebsmodus. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 223 3 = Warten auf CMD — Für einen gestoppten Slave Antrieb. 4 = Folgt — Für einen laufenden Slave Antrieb. 5 = Unbekannt — Status für getrennte/nicht verbundene Antriebe, die im Menü anderer Antriebe angezeigt werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 224 2 = Pumpe nicht verfügbar — Für Antriebe, bei denen das Verriegelungssignal nicht verfügbar ist. 3 = Wechsel erforderlich — Für Antriebe, deren Laufzeit den Grenzwert überschritten hat. 4 = Kein Fehler Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 225 Dieser Parameter gibt den Status von Antrieb 4 wieder, hinsichtlich der Motorspannung, beim Betrieb einzelner Motoren über Modbus im Multi-Pumpen Modus mit mehreren verbundenen Antrieben. Dies ist seitens des Master-Antriebs sichtbar. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 226 Dieser Parameter gibt den Status von Antrieb 3 wieder, hinsichtlich der Motorleistung, beim Betrieb einzelner Motoren über Modbus im Multi-Pumpen Modus mit mehreren verbundenen Antrieben. Dies ist seitens des Master-Antriebs sichtbar. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 227 0 = Deaktiviert - MPFC Funktion ist deaktiviert 1 = Einzelantrieb - Einzelantrieb für den Hauptmotor und den Leistungsschützen von anderen Motoren. 2 = Multi-Antrieb - Multiple Nachfolgesequenz mit mehreren Antrieben. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 228 Wird dieser Parameter freigegeben, wird dem Antrieb übermittelt, ob der am Frequenzumrichter angeschlossene Motor/Pumpe in einer Auto-Change-Sequenz einbezogen ist, wenn Hilfskontakte verwendet werden. Nicht verfügbar im Modus für mehrere Antriebe (Multi-Drive). Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 229 Zeit ein, in welcher eine gewünschte Funktion eingeschaltet sein soll. P19.2 Intervall1 t-AUS 2, 3, 4 Ausschaltzeit der Intervallfunktion. Zeit wird im 24h Format angegeben. Geben Sie hier die Zeit ein, in welcher eine gewünschte Funktion eingeschaltet sein soll. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 230 Intervall3 Kanal 2, 3, 4 Siehe P19.5 P19.16 Intervall4 t-An 2, 3, 4 Siehe P19.1. P19.17 Intervall4 t-AUS 2, 3, 4 Siehe P19.2. P19.18 Intervall4 Start Tag 2, 3, 4 Siehe P19.3 Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 231 1562 Ausgangsdaten7 Quelle 1, 2, 3, 4 Wählt das Netzwerk-Prozessdatenwort, um das Netzwerk zu übergehen. P20.1.8 1563 Ausgangsdaten8 Quelle 1, 2, 3, 4 Wählt das Netzwerk-Prozessdatenwort, um das Netzwerk zu übergehen. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 232 Wählt die Zeit, die gewartet wird, bevor ein Kommunikationsfehler über BACnet eintritt. P20.2.15 599 BACnet ProtocolStatus 1, 2, 3, 4 Zeigt den Status des BACnet-Protokolls. P20.2.16 600 BACnet0 Fehler-Code 1, 2, 3, 4 BACnet0 Protokollfehler. 0 = Keiner Master Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 233 1, 2, 3, 4 Zeigt den zuletzt eingetretenen Fehler. P20.4.1 2139 Protokoll Status 1, 2, 3, 4 SmartWire Protokoll Status P20.4.2 2141 SmartWire Übertragungsgeschwindigkeit 1, 2, 3, 4 Protokoll der SmartWire-Busgeschwindigkeit 0–125 KBaud Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 234 Diese Funktion ermöglicht dem Benutzer, Änderungen an den Parametern zu verbieten. Wenn die Parametersperre aktiviert ist, erscheint „gesperrt“ auf der Anzeige, wenn Sie versuchen, einen Parameterwert zu bearbeiten. Hinweis: Diese Funktion verhindert nicht das unautorisierte Bearbeiten von Parameterwerten. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 235 Mit diesem Parameter kann eingestellt werden, wie oft der Antrieb versucht, die Bestätigung zu erhalten, wenn er sie nicht innerhalb der Bestätigungszeit (COM Loss Timeout) empfangen hat oder wenn die empfangene Bestätigung fehlerhaft ist. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 236 Prozentwert des berechneten Motordrehmoments, basierend auf der Stromaufnahme des Motors und seiner Typenschildwerte. Motorleistung Rel 1, 2, 3, 4 Prozentwert der berechneten Motorleistung, basierend auf der Strom- und Spannungsaufnahme des Motors und seiner Typenschildwerte. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 237 2, 3, 4 Status Zeitintervall 4 Intervall5 2, 3, 4 Status Zeitintervall 5 Timer1 Restzeit 2, 3, 4 Timer1 Restzeit in Sekunden. Timer2 Restzeit 2, 3, 4 Timer2 Restzeit in Sekunden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 238 1, 2, 3, 4 Angezeigter Energiewert basierend auf dem gewählten Format. Multi-Monitor 1, 2, 3, 4 Zeigt drei (3) auswählbare Überwachungswerte in einem einzelnen Bildschirm an. Die Werte können über das Tastatur-Menü ausgewählt werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...

  • Seite 239: Anhang B-Fehler- Und Warnungscodes

    Kabel und Anschlüsse prüfen • IGBT-Modul ist beschädigt Fehler rücksetzen und neu starten Installation der EMV-Schraube prüfen. Sollte der Fehler erneut auftreten, wenden Sie sich an einen Händler in Ihrer Nähe. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 240 Schalten Sie die Stromversorgung des Fehler MCU. Antriebs aus und wieder ein. Versuchen Sie die Software zu aktualisieren, wenn das Problem weiterhin besteht, wenden Sie sich an einen Händler in Ihrer Nähe. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 241 Schaltkreis offen oder es liegt eine Übertemperatur an, PT100 Temperaturfühler prüfen. Motor Ident. Fehler Die Durchführung der Identifikation der Motorgröße prüfen Fehler Motor-Parameter wurde nicht erfolgreich Ordnungsgemäße Verdrahtung der Ein abgeschlossen. und Ausgänge überprüfen. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 242 Wenn das Problem weiterhin besteht, wenden Sie sich an einen Händler in Ihrer Nähe. Fehler EEPROM Fehler EEPROM-Chip oder I2c Schaltkreis ist Wenden Sie sich an einen Händler in Ihrer Leistungsteil defekt. Nähe. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 243 Netzwerksignal ausgefallen die PROFIBUS/CANOpen/DeviceNet ist oder ein Problem mit den Master-Konfiguration/Programmierung Kommunikationseinstellungen vorliegt. auf eine ordnungsgemäße Adressierung. Unterspannung Fehler Die Zwischenkreisspannung hat den Überprüfen Sie die Eingangsspannung. unteren Stopp-Spannungsgrenzwert des Antriebs erreicht. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 244 Externe Störung 3 Parametrierbar Fehler Der Digitaleingang ist als externer Überprüfen Sie die Einstellungen des Fehlereingang aktiviert. Digitaleingangs und die Eingangspegel. Der Fehler könnte möglicherweise durch ein externes Gerät verursacht werden. Frequenzumrichter (AFD) der Serie PowerXL DG1 MN040004DE—April 2015 www.eaton.com...
  • Seite 246 Eatons Ziel ist es, zuverlässige, effiziente und sichere Stromversorgung dann zu bieten, wenn sie am meisten benötigt wird. Die Experten von Eaton verfügen über ein umfassendes Fachwissen im Bereich Energiemanagement in verschiedensten Branchen und sorgen so für kundenspezifische, integrierte Lösungen, um anspruchsvollste Anforderungen der Kunden zu erfüllen.

Inhaltsverzeichnis
