Bedienungsanleitung | VLT® Soft Starter MCD 600
3.6 Physische Installation/Abstände zur Kühlung
1/L1 3/L2 5/L3
2/T1 4/T2 6/T3
A
READY RUN TRIP LOCAL
Exit Menu
Reset Store
VLT ®
Soft Starter
1/L1 3/L2 5/L3
2/T1 4/T2 6/T3

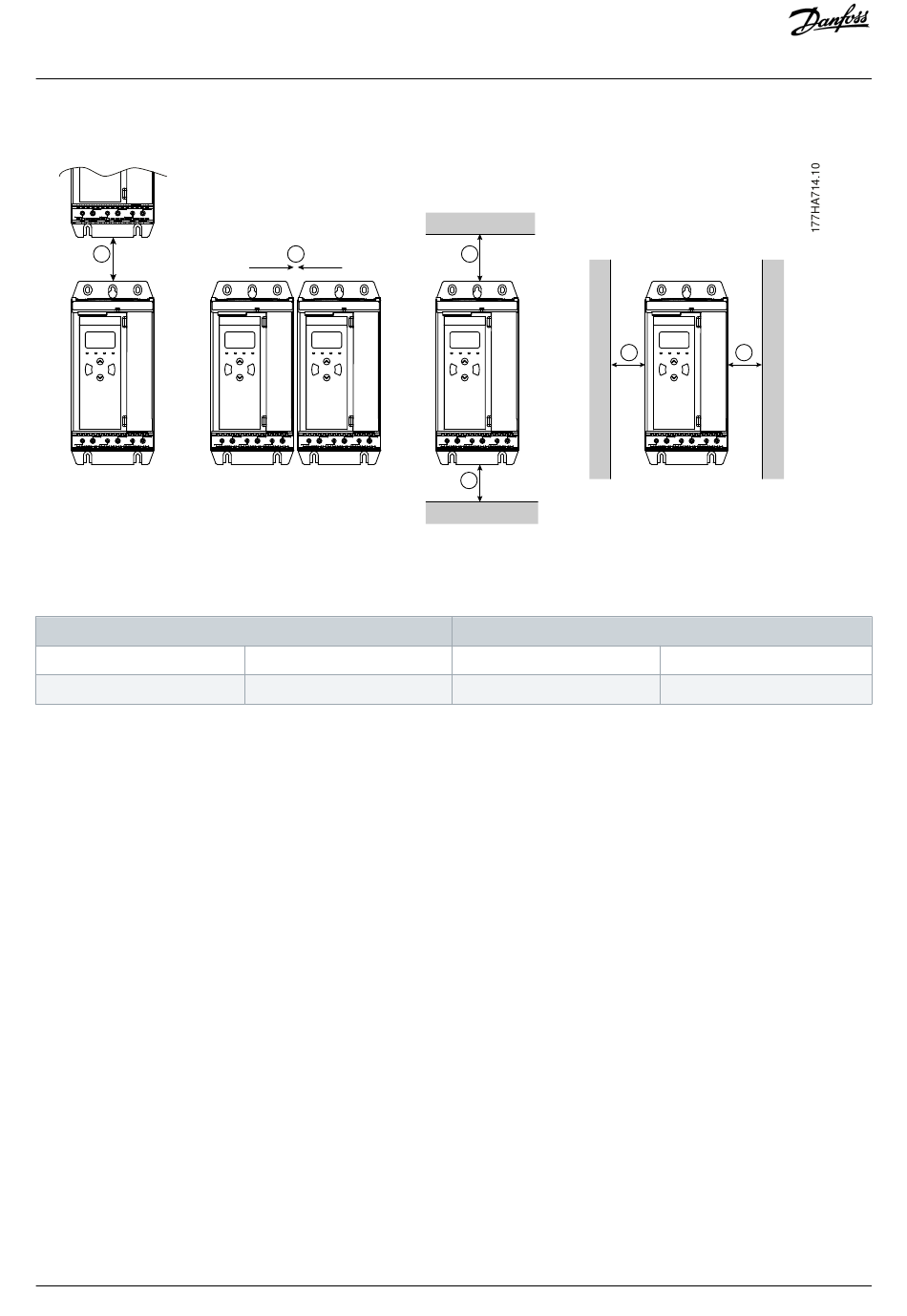

Abbildung 4: Abstände
Tabelle 6: Abstände zur Kühlung
Abstand zwischen Softstartern
A [mm (in)]
>100 (3,9)
3.7 Zubehör

3.7.1 Erweiterungskarten

Der VLT® Soft Starter MCD 600 bietet Erweiterungskarten für Benutzer, die zusätzliche Ein- und Ausgänge oder erweiterte Funktionen
benötigen. Jeder MCD 600 kann maximal 1 Erweiterungskarte aufnehmen.

3.7.1.1 Smart Card (Steuerkarte)

Die Smart Card wurde zur Unterstützung der Integration mit Pumpenanwendungen entwickelt und bietet die folgenden zusätzlichen
Ein- und Ausgänge:
• 3 x Digitaleingänge.
• 3 x 4–20 mA Messwandlereingänge.
• 1 x RTD-Eingang.
• 1 x USB-B-Anschluss.
• Fernbedienungseinheit-LCP-Stecker.
Bestellnummer: 175G0133
Danfoss A/S © 2018.10
B
READY RUN TRIP LOCAL READY RUN TRIP LOCAL
Exit Menu Exit Menu
Reset Store Reset Store
VLT ® VLT ®
Soft Starter Soft Starter
1/L1 3/L2 5/L3 1/L1 3/L2 5/L3
2/T1 4/T2 6/T3 2/T1 4/T2 6/T3
B [mm (in)]
>10 (0,4)
C
READY RUN TRIP LOCAL
Exit Menu
Reset Store
VLT ®
Soft Starter
1/L1 3/L2 5/L3
2/T1 4/T2 6/T3
C
Abstand zu festen Oberflächen
C [mm (in)]
>100 (3,9)
Systemauslegung
D D
READY RUN TRIP LOCAL
Exit Menu
Reset Store
VLT ®
Soft Starter
1/L1 3/L2 5/L3
2/T1 4/T2 6/T3
D [mm (in)]
>10 (0,4)
AQ262141844215de-000201 / 175R1174 | 17
