Bedienungsanleitung | VLT® Soft Starter MCD 600

5.4.6 USB-Schnittstelle

Der USB-Anschluss kann zum Hochladen einer Konfigurationsdatei oder zum Herunterladen von Parametereinstellungen und
Ereignisprotokollinformationen vom Softstarter verwendet werden. Siehe
5.5 Ausgänge

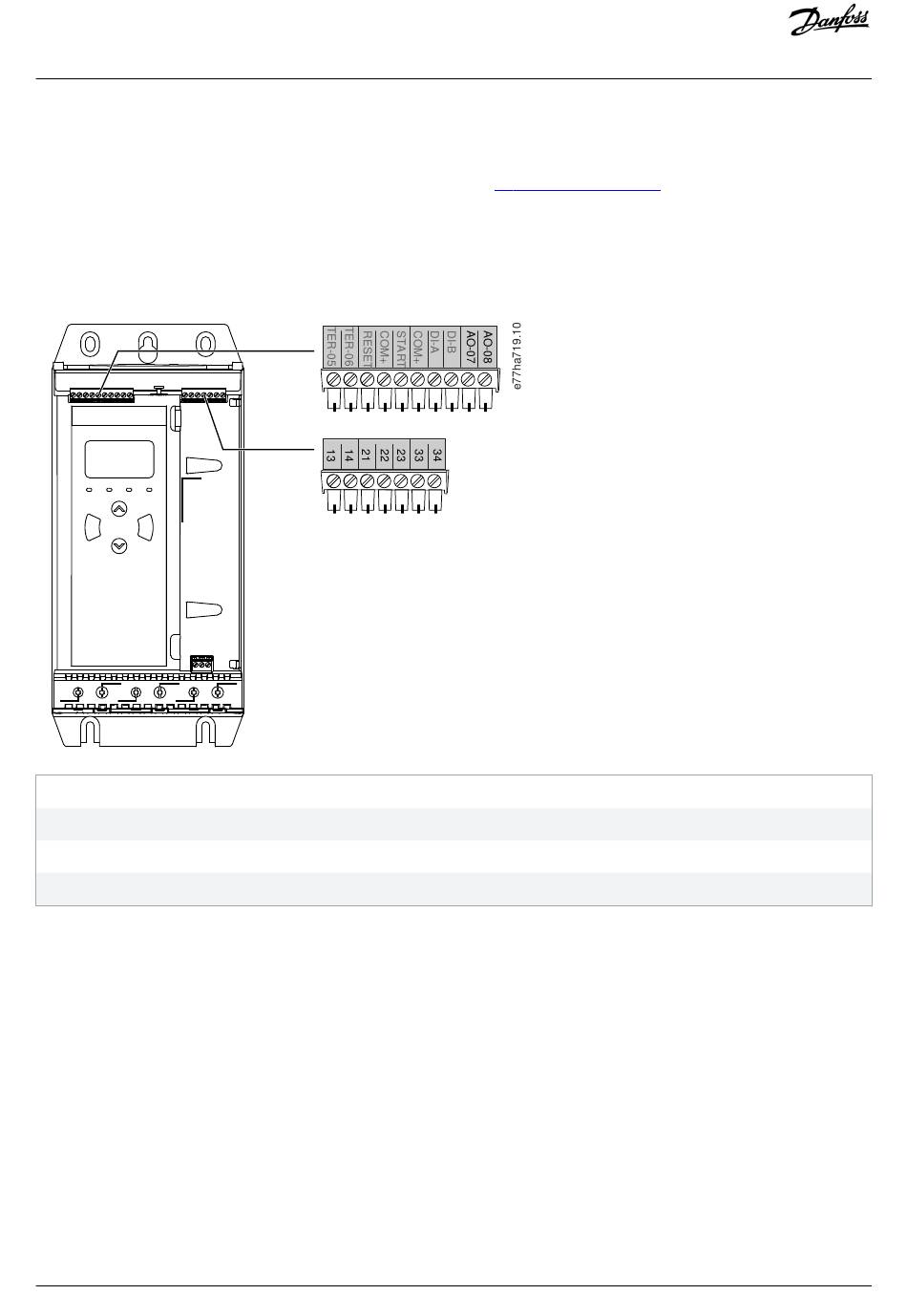

5.5.1 Ausgangsklemmen

READY RUN TRIP LOCAL
Exit Menu
Reset Store
VLT ®
Soft Starter
1/L1 3/L2
2/T1 4/T2 6/T3
AO-07, AO-08 Analogausgang
13, 14 Hauptschützausgang
21, 22, 23 Relaisausgang A (Werkseinstellung = Betrieb)
33, 34 Relaisausgang B (Werkseinstellung = Betrieb)
Abbildung 8: Ausgangsklemmen

5.5.2 Analogausgang

Der VLT® Soft Starter MCD 600 verfügt über einen Analogausgang, an den Sie entsprechende Geräte zur Überwachung der
Motorleistung anschließen können. Der Betrieb des Analogausgangs wird über die Parameter 9-1 bis 9-4 geregelt.
5.5.3 Hauptschützausgang
Der Hauptschützausgang (13, 14) schließt, sobald der Softstarter einen Startbefehl erhält und bleibt geschlossen, während der
Softstarter den Motor steuert (bis der Motor einen Freilaufstopp beginnt oder bis zum Ende eines Softstopps). Der
Hauptschützausgang öffnet sich auch bei einer Abschaltung des Softstarters.
32 | Danfoss A/S © 2018.10
5/L3
6.7 USB Speichern & Laden für detaillierte Informationen.
AQ262141844215de-000201 / 175R1174
Installation
