Bedienungsanleitung | VLT® Soft Starter MCD 600
%
100
70
30
0
1
1 Parameter 2-10 Stoppzeit
2 Parameter 2-16 DC-Bremszeit
3 Freilaufstoppzeit

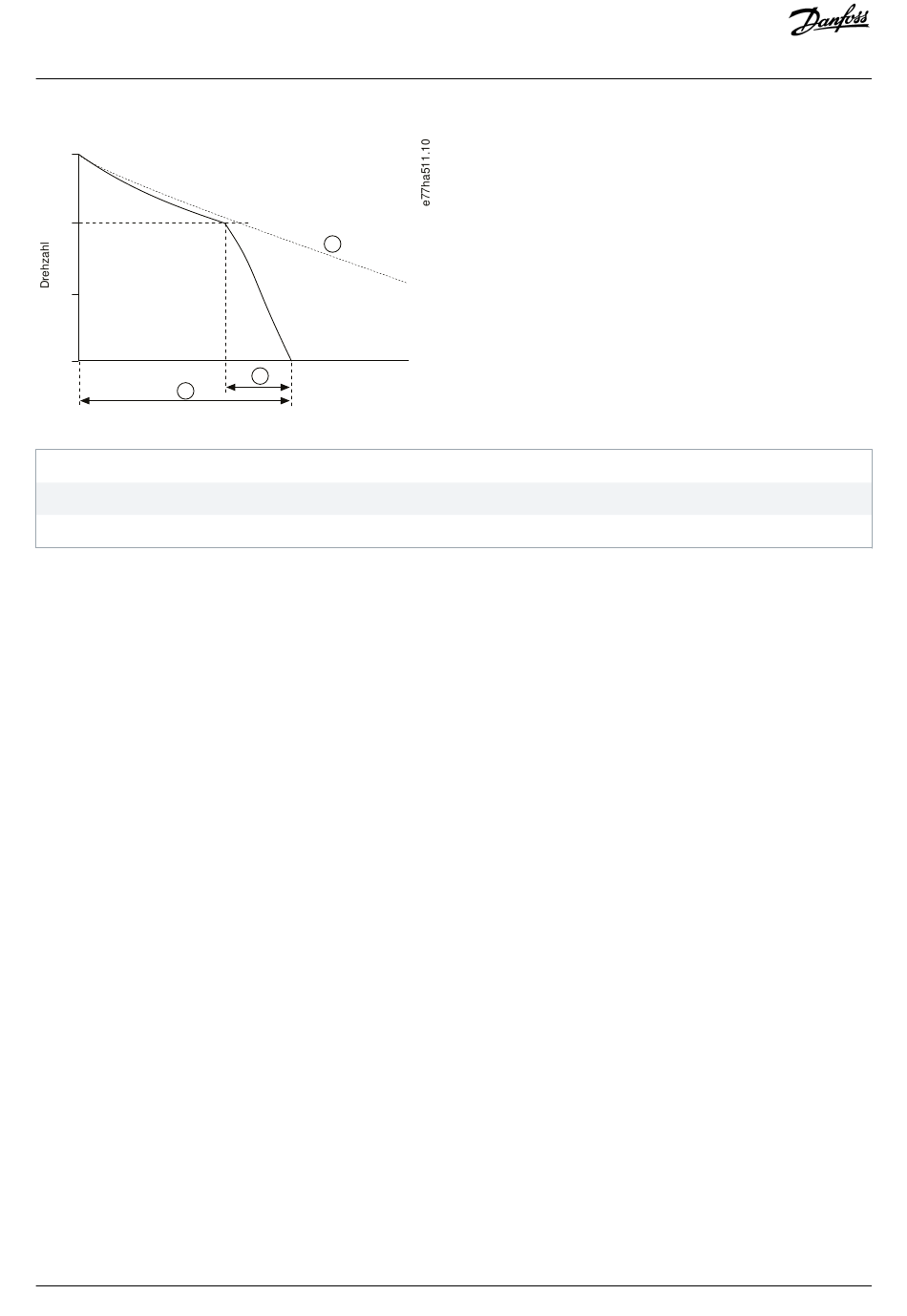

Abbildung 32: Beispiel für Bremszeit
Parametereinstellungen:
• Parameter 2-9 Stoppmodus: Einstellung auf DC-Bremse.
• Parameter 2-10 Stoppzeit: Das ist die gesamte Bremszeit (1) und muss ausreichend länger sein als die Bremszeit (in Parameter 2-16
DC-Bremszeit), damit die Vorbremsungsphase die Motordrehzahl auf ca. 70 % reduzieren kann. Wenn die Stoppzeit zu kurz ist, ist
die Bremsung nicht erfolgreich und der Motor läuft im Freilauf aus.
• Parameter 2-15 DC-Bremsmoment: Bei Bedarf einstellen, um die Last zu verlangsamen. Wenn Sie den Parameter zu niedrig
einstellen, stoppt der Motor nicht vollständig und läuft nach dem Ende des Bremszeitraums im Freilauf aus.
• Parameter 2-16 DC-Bremszeit: Stellen Sie diesen Parameter auf etwa 1 Viertel der programmierten Stoppzeit ein. Hiermit wird die
Zeit für die volle Bremsstufe (2) eingestellt.

9.9.5 DC-Bremse mit externem Drehzahl=0-Sensor

Installieren Sie bei zwischen den Bremszyklen variierenden Lasten eine Drehzahl=0-Erkennung, um sicherzustellen, dass der Softstarter
die DC-Bremsung bei Stillstand des Motors beendet. Die Verwendung eines Sensors verhindert eine unnötige Erwärmung des Motors.
Konfigurieren Sie die Gleichstrombremse für die längste benötigte Bremszeit und setzen Sie zusätzlich Parameter 7-1 Funktion Eingang
A auf Stoppsensor. Wenn der Motor zum Stillstand kommt, öffnet der Stillstandswächter den Stromkreis über DI-A, COM+ und der
Softstarter beendet den Stopp.

9.9.6 Soft-Bremse

Für Anwendungen mit hoher Trägheit und/oder variabler Last, die eine maximal mögliche Bremsleistung erfordern, kann der
Softstarter für eine sanfte Bremsung konfiguriert werden.
Der Softstarter steuert über ein Umschaltrelais Vorwärtslauf- und Bremsschütze. Beim Bremsen kehrt der Softstarter die Phasenfolge
zum Motor um und liefert einen reduzierten Strom, wodurch die Last sanft verlangsamt wird.
Wenn die Motordrehzahl null erreicht, stoppt der externe Nulldrehzahlsensor (A2) den Softstarter und öffnet das Bremsschütz (K2).
Danfoss A/S © 2018.10
3
2
Zeit
AQ262141844215de-000201 / 175R1174 | 67
Betrieb
