Bedienungsanleitung | VLT® Soft Starter MCD 600

5.6.2 UL-konforme Installation

Damit die Modelle MCD6-0144B bis MCD6-0579B UL-konform sind, muss ein Überspannungsschutz des Zusatz- oder Abzweigkreises n
der Versorgung des Steuerteils (A7, A8, A9) gemäß den am Installationsort geltenden elektrischen Vorschriften verwendet werden.
5.7 Leistungsabschlüsse
STROMSCHLAGGEFAHR
Die Modelle MCD6-0144B ~ MCD6-0579B haben Schutzart IP00 und beim Berühren der Anschlüsse besteht Stromschlagrisiko.
Montieren Sie einen Fingerschutz am Softstarter.
-
Installieren Sie die Softstarter in einem Gehäuse.
-
Die Leistungseingangs- und -ausgangsklemmen für VLT® Soft Starter MCD 600 befinden sich an der Unterseite des Geräts.
• Die Modelle MCD6-0020B bis MCD6-0129B sind mit Federzugklemmen ausgestattet. Verwenden Sie Kupfer- oder Festleiter, die für
75 °C (167 °F) oder höher ausgelegt sind.
• Die Modelle MCD6-0144B bis MCD6-0579B sind mit Sammelschienen ausgestattet. Verwenden Sie Kupfer- oder Aluminiumleiter
(verdrillt oder fest), die für 60/75 °C (140/167 °F) ausgelegt sind.
Einige Einheiten verfügen über Stromschienen aus Aluminium. Reinigen Sie beim Anschluss der Leistungsabschlüsse den
Bereich der Kontaktoberfläche gründlich (mit einer Schleif- oder Edelstahlbürste) und verwenden Sie zur Vermeidung von
Korrosion eine geeignete Ausfugmasse.

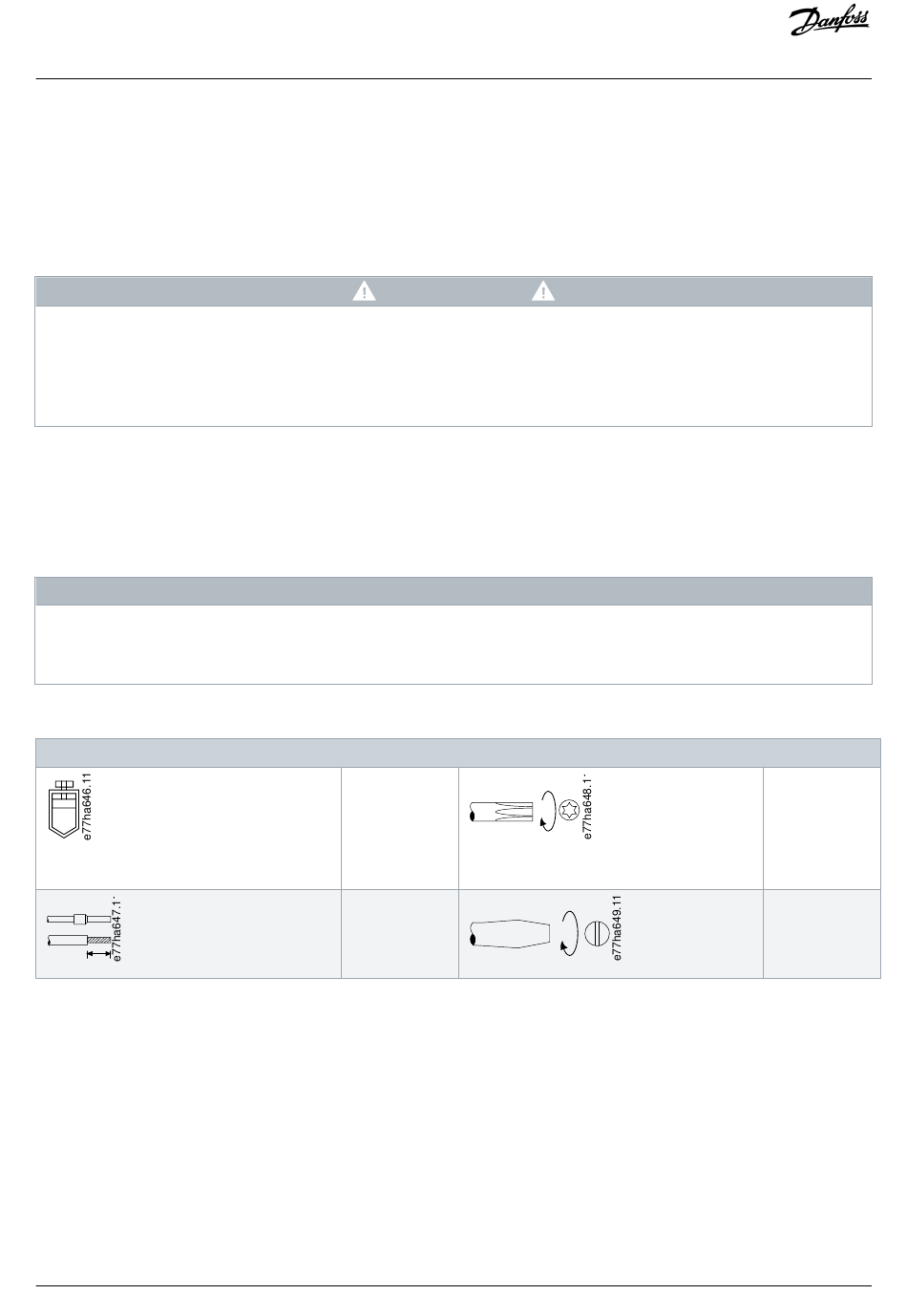

Tabelle 13: Leistungsabschlüsse, MCD6-0020B bis MCD6-0129B
MCD6-0020B~MCD6-0129B
34 | Danfoss A/S © 2018.10
W A R N U N G
H I N W E I S
Kabelquersch-
2
nitt: 6–70 mm
(AWG 10–2/0)
Drehmoment:
4 Nm (2,9 ft-lb)
14 mm (0,55
Zoll)
Installation
Torx T20 x 150
Flach 7 mm x
150
AQ262141844215de-000201 / 175R1174
