3.8 Hauptschütz
Ein Hauptschütz wird empfohlen, um den Softstarter im Stillstand vor Spannungsstörungen im Netz zu schützen. Wählen Sie einen
Schütz mit einem AC3-Nennwert, der mindestens dem Voll-Laststromwert des angeschlossenen Motors entspricht.
Verwenden Sie den Hauptschützausgang (13, 14) zur Regelung des Schützes.
Siehe Abbildung 12 in 5.8 Typische Installation
STROMSCHLAGGEFAHR
Wenn der Softstarter in einer Konfiguration mit Wurzel-3-Schaltung verkabelt ist, führt dies dazu, dass ein Teil der
Motorwicklungen jederzeit an die Netzspannung angeschlossen ist (auch wenn der Softstarter ausgeschaltet ist). Diese
Situation kann zum Tod oder zu schweren Verletzungen führen!
Installieren Sie beim Anschluss des Softstarters in einer Konfiguration mit Wurzel-3-Schaltung immer ein Hauptschütz oder
-
einen Trennschalter mit Arbeitsstromauslöser.

3.9 Trennschalter

Sie können einen Trennschalter mit Arbeitsstromauslöser anstelle eines Hauptschützes einsetzen, um den Motor im Falle einer
Abschaltung des Softstarters zu isolieren. Versorgen Sie den Arbeitsstromauslöser von der Versorgungsseite des Trennschalters her
oder von einer separaten Steuerversorgung mit Strom.

3.10 Korrektur Leistungsfaktor

Verwenden Sie bei Nutzung der Leistungsfaktorkorrektur einen separaten Schalter zum Zuschalten der Kondensatoren.
Schließen Sie das PFC-Schütz zur Verwendung des VLT® Soft Starter MCD 600 zur Regelung der Korrektur Leistungsfaktor an ein
programmierbares Relais an, das auf „Betrieb" eingestellt ist. Wenn der Motor volle Drehzahl erreicht, schließt sich das Relais und die
Korrektur Leistungsfaktor wird eingeschaltet.
3
K1
4
1 Softstarter
2 Programmierbarer Ausgang (eingestellt=Betrieb)
3 Schütz für Korrektur Leistungsfaktor
4 Korrektur Leistungsfaktor

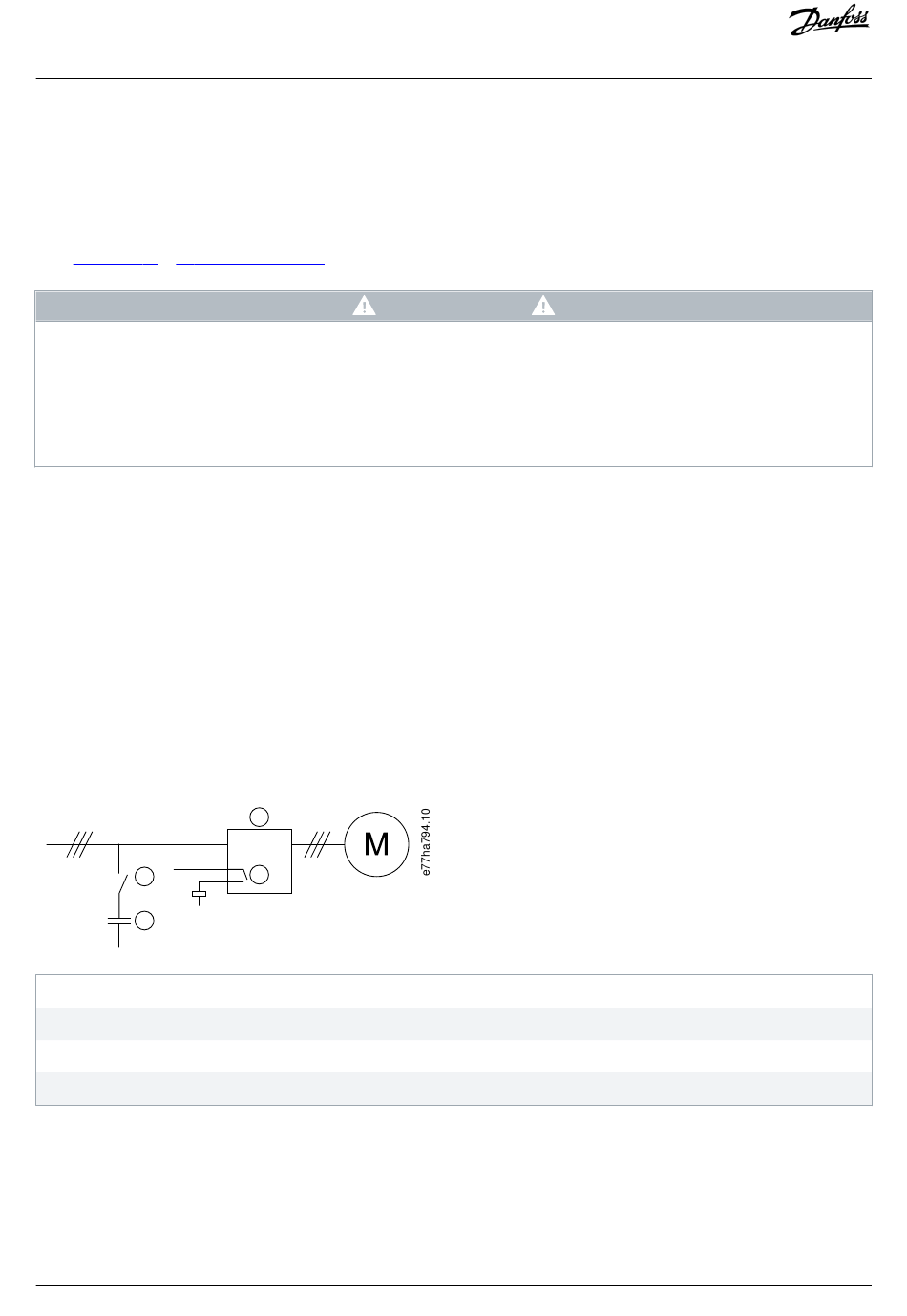

Abbildung 5: Schaltbild
