Bedienungsanleitung | VLT® Soft Starter MCD 600
Die sanfte Bremsung kann sowohl bei dem primären als auch bei dem sekundären Motorsatz verwendet werden und muss für jeden
Satz separat konfiguriert werden.
Parametereinstellungen:
• Parameter 2-9 Stoppmodus: Einstellung auf Soft-Bremse.
• Parameter 2-17 Bremsstromgrenze: Bei Bedarf einstellen, um die Last zu verlangsamen.
• Parameter 2-18 Softbremsverzög.: Steuert die Zeit, die der Softstarter nach dem Empfang eines Stoppsignals wartet, bevor er
beginnt, dem Motor Bremsstrom zuzuführen. Stellen Sie die zulässige Zeit für das Schalten von K1 und K2 ein.
• Parameter 7-1 Funktion Eingang A: Einstellung auf Stoppsensor.
• Parameter 8-1 Funktion Relais A: Einstellung auf Softbremsrelais.
1
1/L1 3/L2
2
2/T1 4/T2
K2
M1
1 Dreiphasenversorgung
2 Motorklemmen
3 Relais A Ausgang
4 K1/K2-Spulenversorgung
5 Programmierbarer Eingang A
K1 Netzschütz (Betrieb)
K2 Netzschütz (Bremse)
A2 Drehzahl=0-Sensor

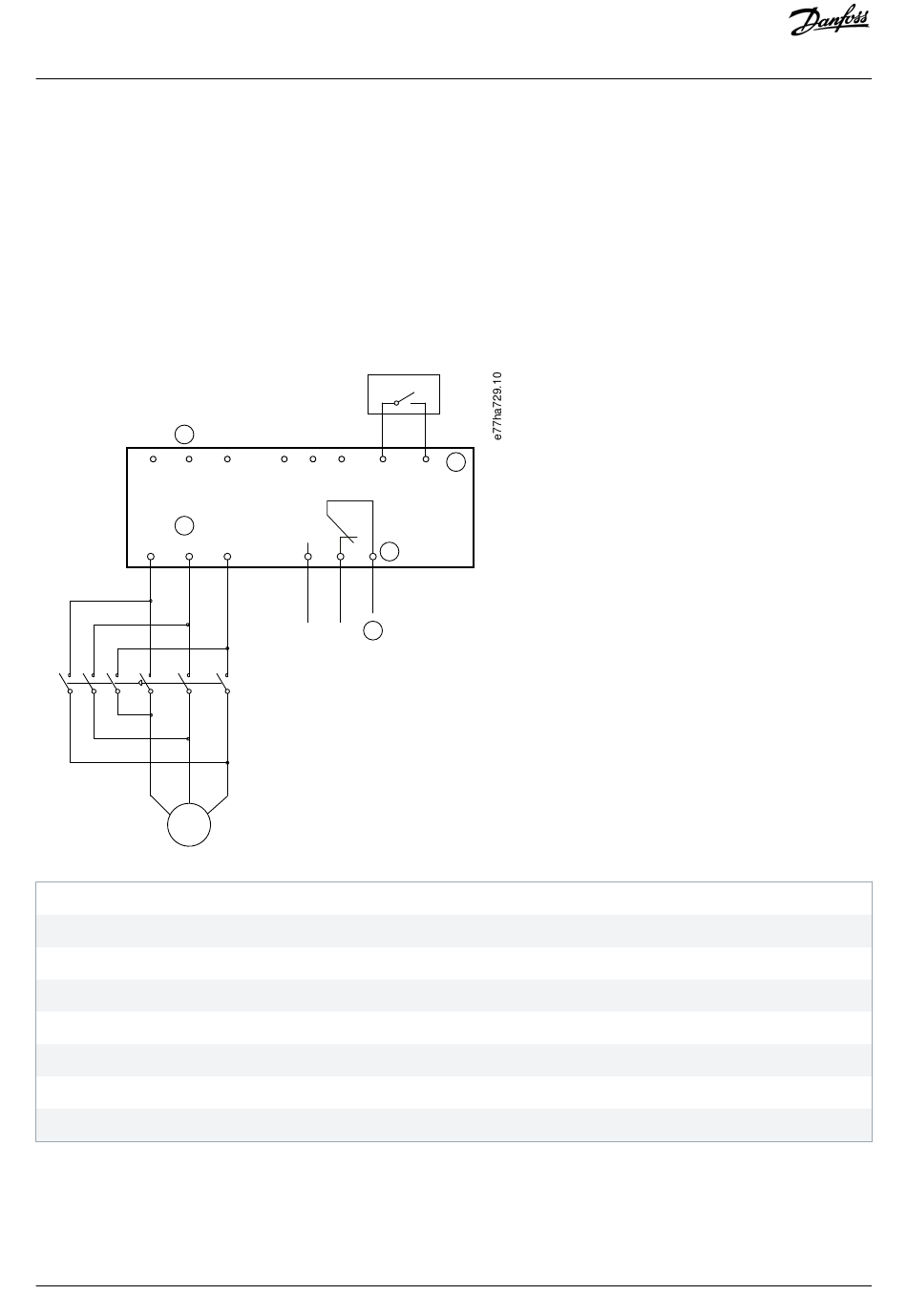

Abbildung 33: Verdrahtungsbeispiel für sanftes Bremsen
68 | Danfoss A/S © 2018.10
A7 A8 A9
5/L3 COM+ DI-A
6/T3
3
23 22 21
4
K2 K1
K1
A2
5
Betrieb
