Bedienungsanleitung | VLT® Soft Starter MCD 600
Der Rückwärtslauf wird über den Start-/Stoppeingang (START, COM+) gesteuert. Stellen Sie einen programmierbaren Eingang auf
Rückwärtsrichtung (Parameter 7-1 Funktion Eingang A) und einen Ausgang auf Reversierungsschütz ein (Parameter 8-1 Funktion Relais
A).
Der Eingang muss bei Anlegen des Startsignals geschlossen sein. Der Softstarter hält das Rückwärtsrelais bis zum Ende des Start-/
Stoppzyklus im gleichen Zustand.
Der erste Start nach einer Richtungsänderung ist der Konstantstrom.

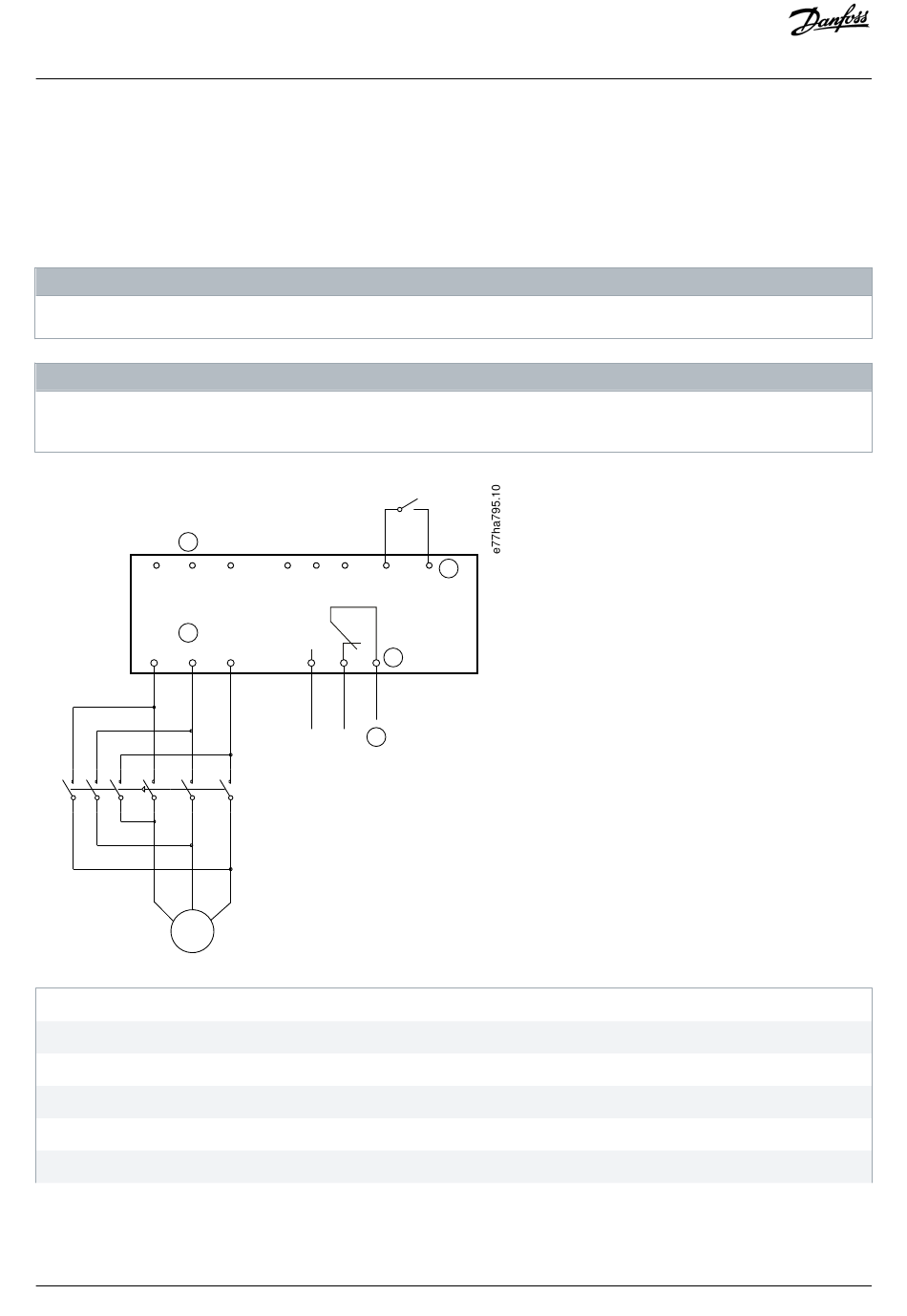

Wenn ein Phasenfolgeschutz erforderlich ist, installieren Sie das Reversierungsschütz auf der Ausgangsseite (Motor) des
Softstarters.
1
1/L1 3/L2
2
2/T1 4/T2
K2
M
1 Dreiphasenversorgung
2 Motorklemmen
3 Programmierbarer Eingang A (Einstellung = Rückwärtsrichtung)
4 Relaisausgang A (Einstellung = Reversierungsschütz)
5 K1/K2-Spulenversorgung
K1 Vorwärtslaufschütz
70 | Danfoss A/S © 2018.10
5/L3 A1 A2 A3 COM+
6/T3
4
23 22 21
5
K2 K1
K1
H I N W E I S
H I N W E I S
3
DI-A
Betrieb
AQ262141844215de-000201 / 175R1174
