Bedienungsanleitung | VLT® Soft Starter MCD 600

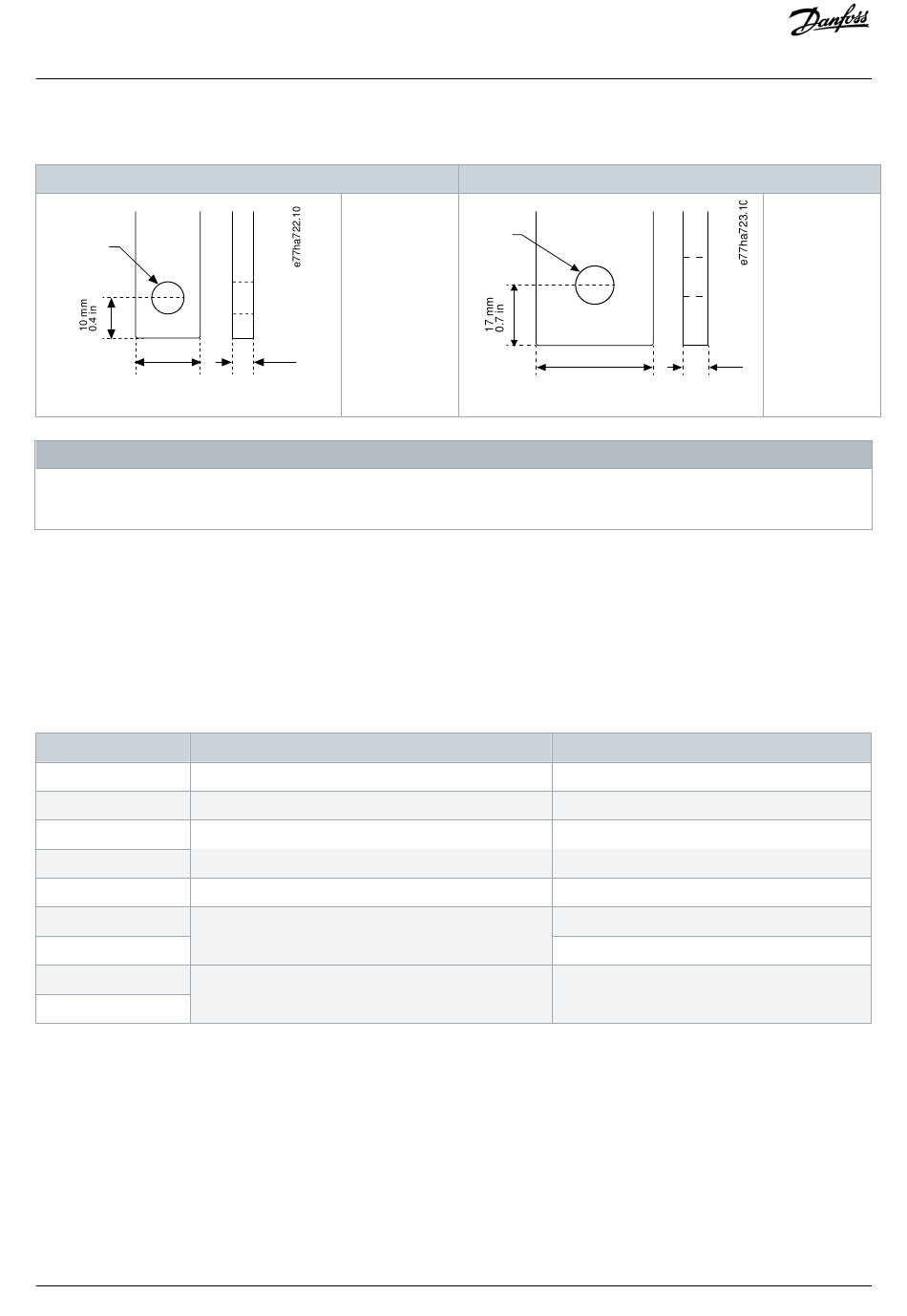

Tabelle 14: Leistungsabschlüsse, MCD6-0144Bbis MCD6-0244B und MCD6-0287B bis MCD6-0579B
MCD6-0144B~MCD6-0244B
9 mm
(M8)
20 mm
0.8 in
Wenn die Installation Kabel mit großen Durchmessern erfordert, kann jeder Abschluss mit 2 kleineren Kabeln vorgenommen
werden, jeweils eines an jeder Seite der Sammelschiene.

5.7.1 Verkabelungsstecker

Wählen Sie Stecker entsprechend des Kabelquerschnitts, des Materials und der Anwendungsanforderungen aus.
Für die Modelle MCD6-0144B bis MCD6-0579B wird ein Kompressionsstecker empfohlen. Das empfohlene Crimpwerkzeug ist das
TBM8-750.
Tabelle 15: Empfohlene Kabelschuhe
Modell Beispielstecker – Aluminiumkabel
MCD6-0144B 61162
MCD6-0171B 61165
MCD6-0194B 61171
MCD6-0244B
MCD6-0287B 61162
MCD6-0352B 61165
MCD6-0410B
MCD6-0527B 61178
MCD6-0579B

5.7.2 Motoranschluss

Der VLT® Soft Starter MCD 600 lässt sich in Reihe oder per Wurzel-3-Schaltung an den Motor anschließen (auch 3-Draht- und 6-Draht-
Anschluss genannt). Geben Sie beim Anschluss in einer Wurzel-3-Schaltung den Voll-Laststrom (FLC) für Parameter 1-2 Motornennstrom
ein. Der MCD 600 erkennt automatisch, ob der Motor in Reihe oder per Wurzel-3-Schaltung angeschlossen ist und berechnet den
korrekten Strompegel für die Wurzel-3-Schaltung.
Danfoss A/S © 2018.10
19 Nm (14 ft-lb)
6 mm
0.24 in
H I N W E I S
MCD6-0287B~MCD6-0579B
13 mm
(M12)
34 mm
1.7 in
Beispielstecker – Kupferkabel
60150
60156
60165
60150
60156
60156
60171
AQ262141844215de-000201 / 175R1174 | 35
Installation
66 Nm (49 ft-lb)
6 mm
0.24 in
