Einleitung

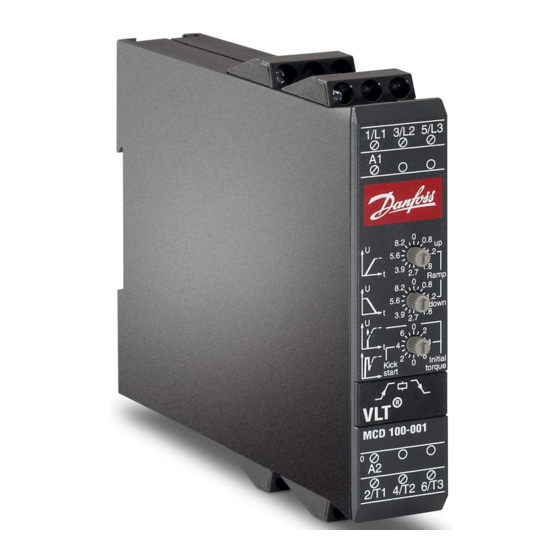

Softstarter der Baureihe MCD 100 sind
für das sanfte Starten und Stoppen von
3-Phasen-Wechselstrommotoren konzipiert. Dabei
wird der Einschaltstrom reduziert und die schädlichen
Auswirkungen hoher Startmomentspitzen vermieden.
Der digital geregelte Softstarter zeichnet sich
durch genaue Einstellungen und einfache
Installation aus. Die An- und Auslaufzeiten sind
am Regler individuell einstellbar.
Merkmale
•
Motorlast max. 25 A
•
Anlaufzeit einstellbar: 0-10 Sekunden
•
Auslaufzeit einstellbar: 0-10 Sekunden
•
Startmoment einstellbar bis zu 85 %
•
Losbrechfunktion (Kickstart)
•
Universelle Steuerspannung: 24 - 480 V AC / DC
•
Automatische Phasenausfallerkennung
•
Automatische Anpassung an 50/60 Hz

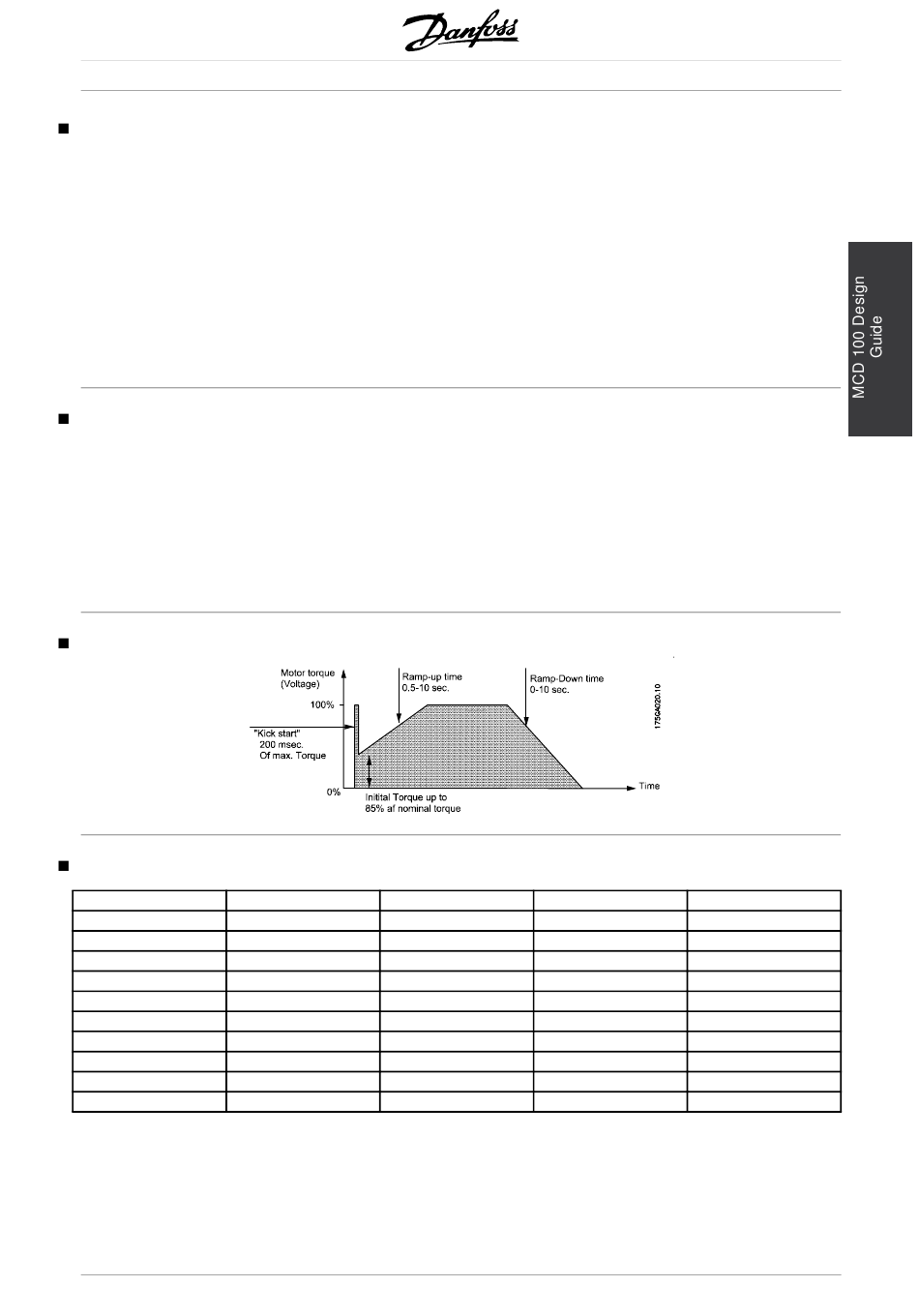

Einstellungen
Auswahlübersicht
Typ
Max. Leistung
MCD 100-001
MCD 100-001
MCD 100-001
MCD 100-001
MCD 100-007
MCD 100-007
MCD 100-007
MCD 100-011
MCD 100-011
MCD 100-011
MG.12.A1.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
MCD 100 Projektierungshandbuch
Max. FLC
0,75 kW
3 A
1,5 kW
3 A
1,5 kW
3 A
2,2 kW
3 A
4 kW
15 A
7,5 kW
15 A
7,5 kW
15 A
7,5 kW
25 A
11 kW
25 A
15 kW
25 A
Dank des einstellbaren Startmoments und
der einzigartigen Losbrechfunktion (Kickstart)
lässt sich der Softstarter an praktisch jede
Anwendung optimal anpassen.
Die Softstarter der Baureihe MCD 100 werden in
der Regel zusammen mit Motoren verwendet, für
die ein sanfter Start und/oder Stopp wichtig ist,
was beispielsweise bei Förderbändern, Lüftern,
Pumpen, Verdichtern und Lasten mit Schweranlauf
der Fall ist. Ein MCD 100 ist auch ein nahe liegender
Ersatz für Stern-/Dreieckanlasser.
•
LED-Zustandsanzeige
•
Unbegrenzte Anzahl Start-/Stoppoperationen
pro Stunde
•
Eingebauter Varistorschutz
•
Kompakte Modulbauweise
•
Auf DIN-Schiene montierbar
•
CE (EN 60947-4-2)
•
UL
(UL 508)
C
US
Spannung
208 - 240 V
400 - 415 V
440 - 480 V
550 - 600 V
208 - 240 V
400 - 480 V
500 - 600 V
208 - 240 V
400 - 480 V
500 - 600 V
DD Bestellcode
175G4000
175G4001
175G4002
175G4003
175G4004
175G4005
175G4006
175G4007
175G4008
175G4009
1
