Bedienungsanleitung | VLT® Soft Starter MCD 600
1 2 3 4
1 RESET, COM+: Reset Eingang
2 START, COM+: Start/Stopp-Eingang
3 DI-A, COM+: Programmierbarer Eingang A
4 DI-B, COM+: Programmierbarer Eingang B
5 13, 14: Hauptschützausgang
6 21, 22, 23: Relaisausgang A
7 33, 34: Relaisausgang B

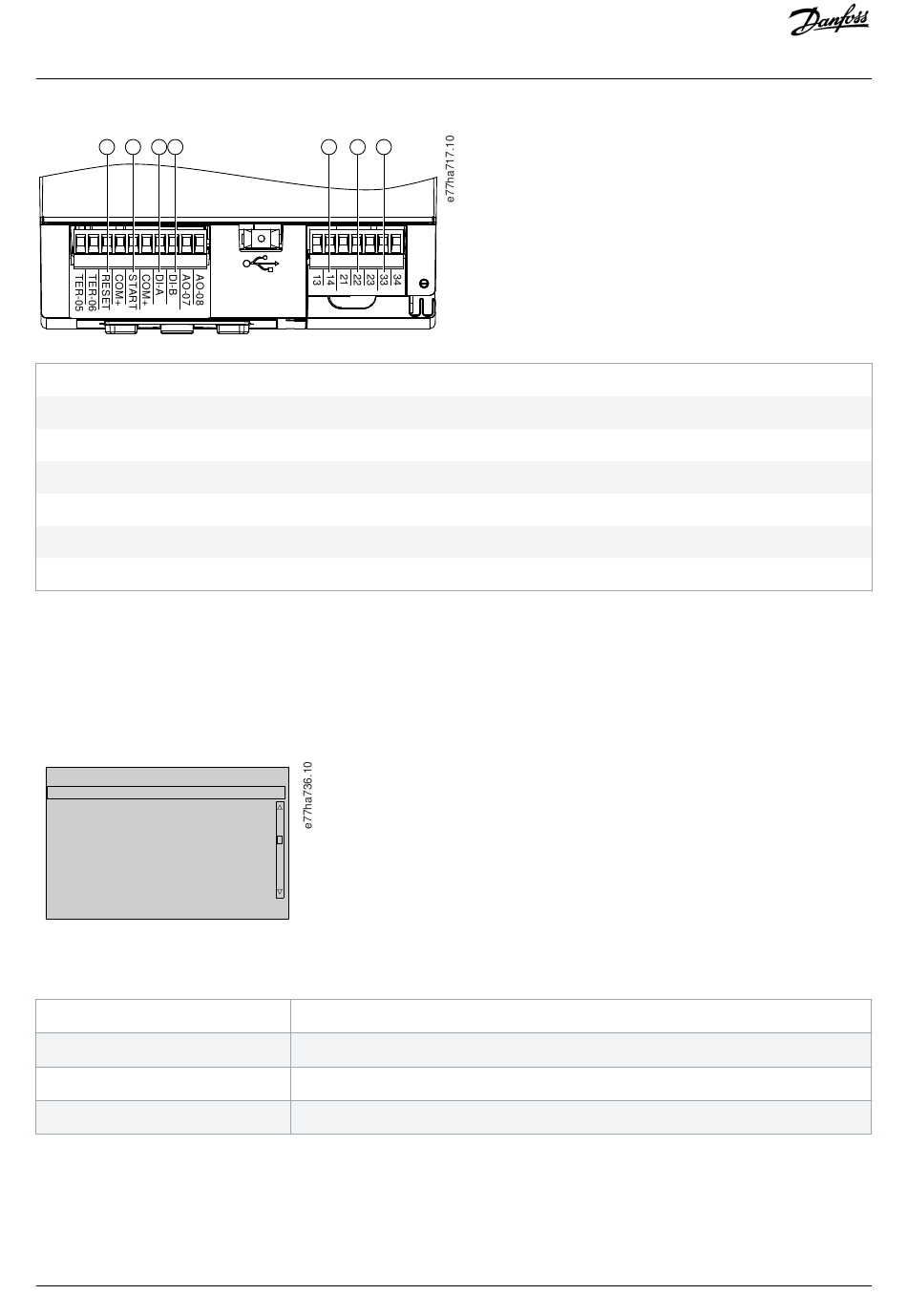

Abbildung 15: Position der digitalen Ein-/Ausgabe

6.11 Zustand der analogen Ein-/Ausgabe

Diese Anzeige zeigt ganz oben den Zustand des Motorthermistors an. Die untere Bildschirmzeile zeigt den Wert des Analogausgangs
an.
Zustand Analog E/A
Thermistor: 0
4-20mA-Ausgang: 04,0 mA
Abbildung 16: Statusanzeige der analogen Ein-/Ausgabe-
Thermistoreingang
S
H
C
O
Danfoss A/S © 2018.10
5 6 7
Kurz
Heiß
Kalt
Öffnen
Einstellwerkzeuge
AQ262141844215de-000201 / 175R1174 | 47
