5.7.2.2 Installation in Wurzel-3-Schaltung

F1 K1
K1
K1 Hauptschütz
F1 Sicherungen oder Trennschalter (optional)
13, 14 Hauptschützausgang
Die Nichtverwendung von Sicherungen oder Trennschaltern führt zum Erlöschen der Garantie.

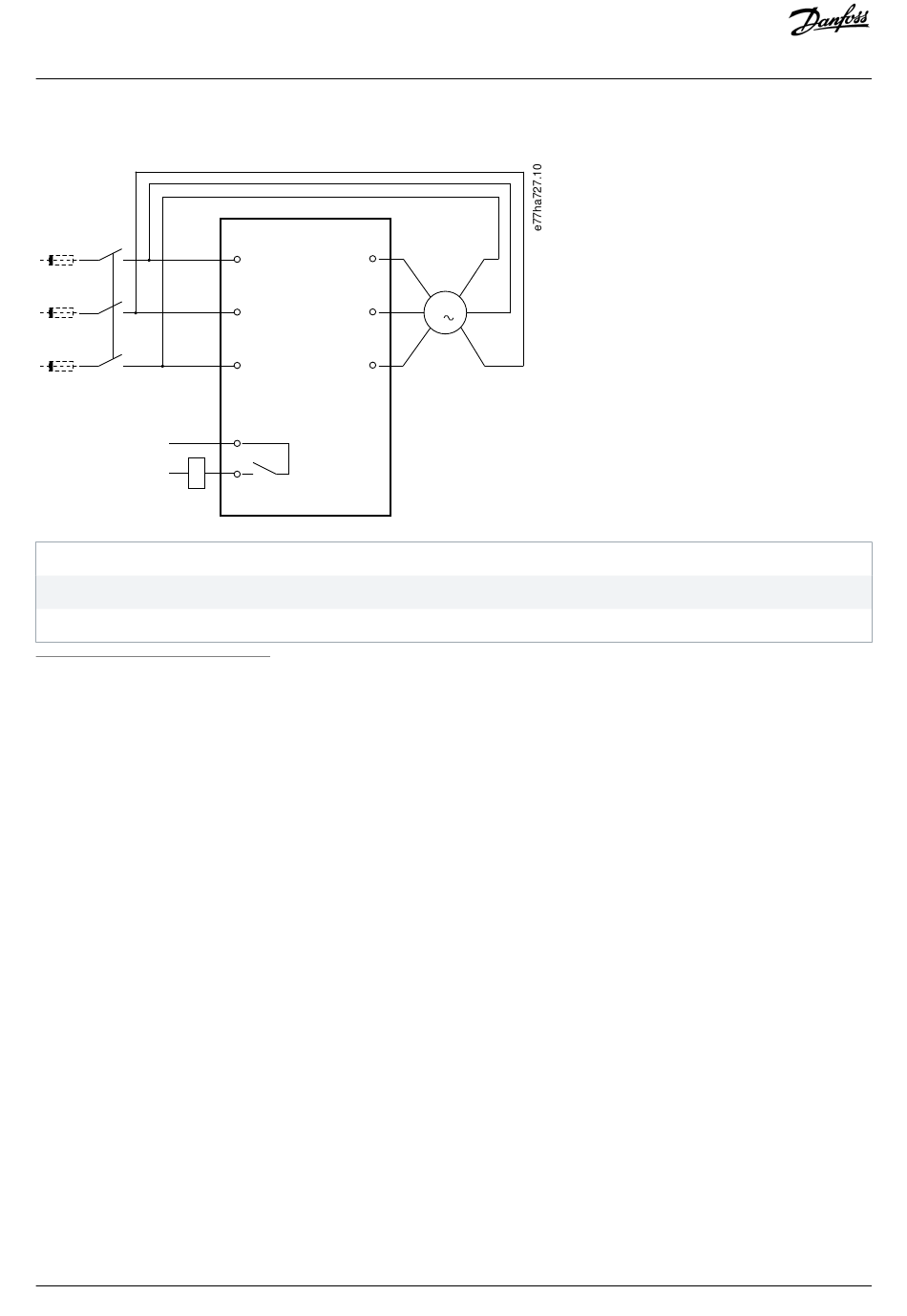

Abbildung 11: Verkabelung einer Installation in Wurzel-3-Schaltung

5.8 Typische Installation

Der VLT® Soft Starter MCD 600 wird mit einem Hauptschütz installiert (ausgelegt gemäß AC3). Legen Sie an der Eingangsseite des
Schützes die Steuerspannung an.
Das Hauptschütz wird über den Hauptschützausgang (13, 14) gesteuert.
Danfoss A/S © 2018.10
1/L1 2/T1
3/L2 4/T2
W1(3)
5/L3 6/T3
13
14
() )
U1(1) U2(4)
M
V1(2) V2(5)
3
W2(6)
Installation
AQ262141844215de-000201 / 175R1174 | 37
