5.4.1 Eingangsklemmen

READY RUN TRIP LOCAL
Exit Menu
Reset Store
VLT ®
Soft Starter
1/L1 3/L2
2/T1 4/T2 6/T3
TER-05, TER-06 Motorthermistoreingang
RESET, COM+ Reset Eingang
START, COM+ Start/Stopp-Eingang
DI-A, COM+ Programmierbarer Eingang A (Werkseinstellung = Eingangsabschaltung (N/O))
DI-B, COM+ Programmierbarer Eingang B (Werkseinstellung = Eingangsabschaltung (N/O))
USB-Anschluss (für Flash, keine direkte PC-Verbindung)

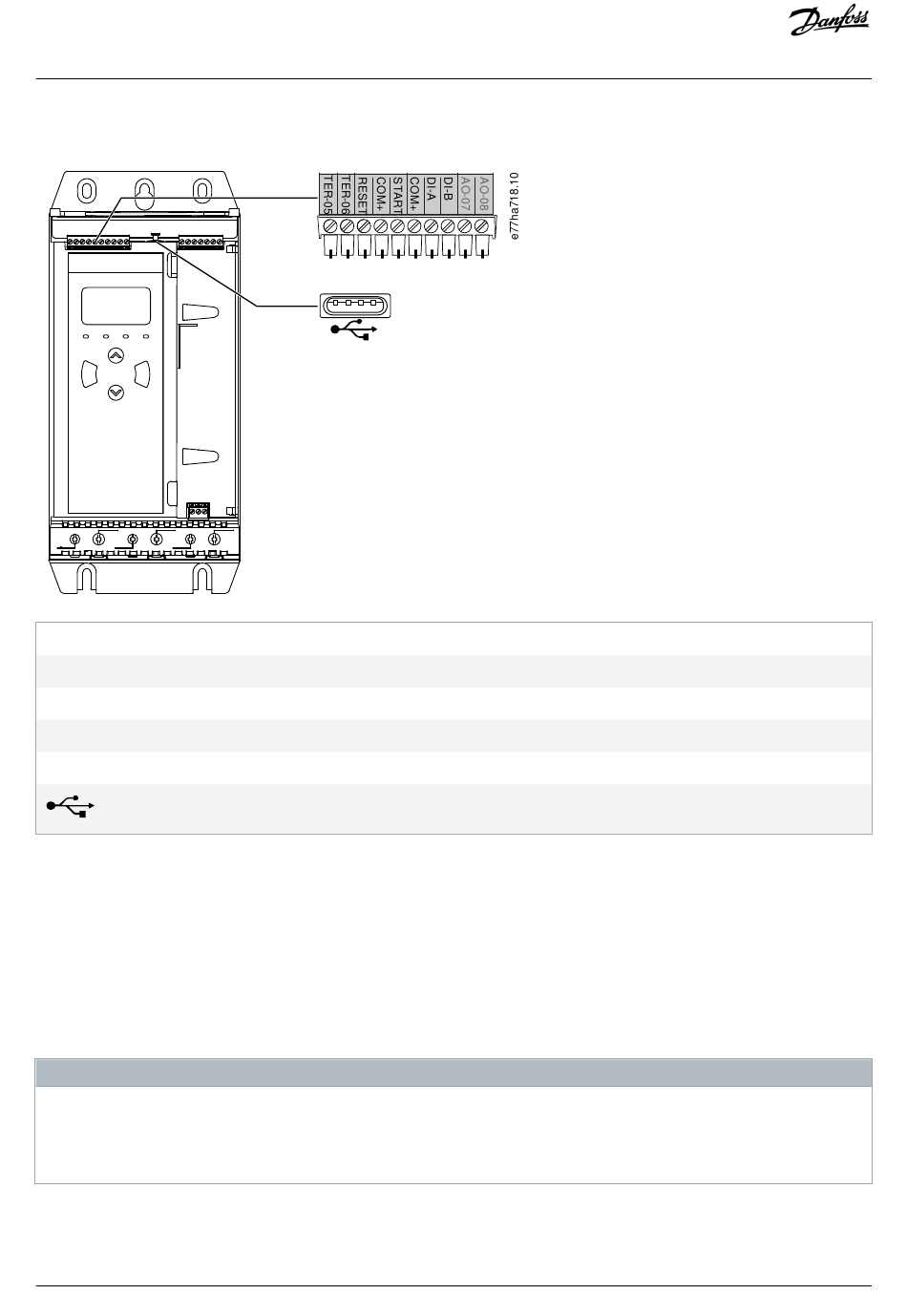

Abbildung 6: Eingangsklemmen

5.4.2 Motorthermistor

Sie können Motorthermistoren direkt an den VLT® Soft Starter MCD 600 anschließen. Der Softstarter schaltet ab, wenn der Widerstand
der Thermistorschaltung ca. 3600 Ω überschreitet oder unter 20 Ω abfällt.
Die Thermistoren müssen in Reihe geschaltet werden. Der Thermistorkreis muss in abgeschirmten Kabeln geführt werden und muss
galvanisch von der Erde und allen anderen Leistungs- und Steuerteilen getrennt sein.
Der Thermistoreingang ist werkseitig deaktiviert, wird jedoch automatisch aktiviert, sobald ein Thermistor erkannt wird. Wenn
bereits zuvor Thermistoren an den MCD 600 angeschlossen wurden, die jedoch nicht mehr benötigt werden, verwenden Sie
die Quittierfunktion des Thermistors, um den Thermistor zu deaktivieren. Der Thermistor-Reset ist über Einstellwerkzeuge
aufrufbar.
