Bedienungsanleitung | VLT® Soft Starter MCD 600
Einige elektronische Schützspulen eignen sich nicht für ein direktes Schalten mit den in die Leiterplatte integrierten Relais.
Wenden Sie sich an den Hersteller bzw. Händler der Schütze, um deren Eignung zu erfragen.
5.5.4 Programmierbare Ausgänge
Die programmierbaren Ausgänge (21, 22, 23 und 33, 34) können den Status des Softstarters melden oder andere angeschlossene
Geräte regeln.
Der Betrieb der programmierbaren Ausgänge wird über die Parameter 8-1 bis 8-6 geregelt.

5.6 Steuerspannung

5.6.1 Steuerspannungsklemmen

READY RUN TRIP LOCAL
Exit Menu
Reset Store
VLT ®
Soft Starter
1/L1 3/L2
2/T1 4/T2 6/T3

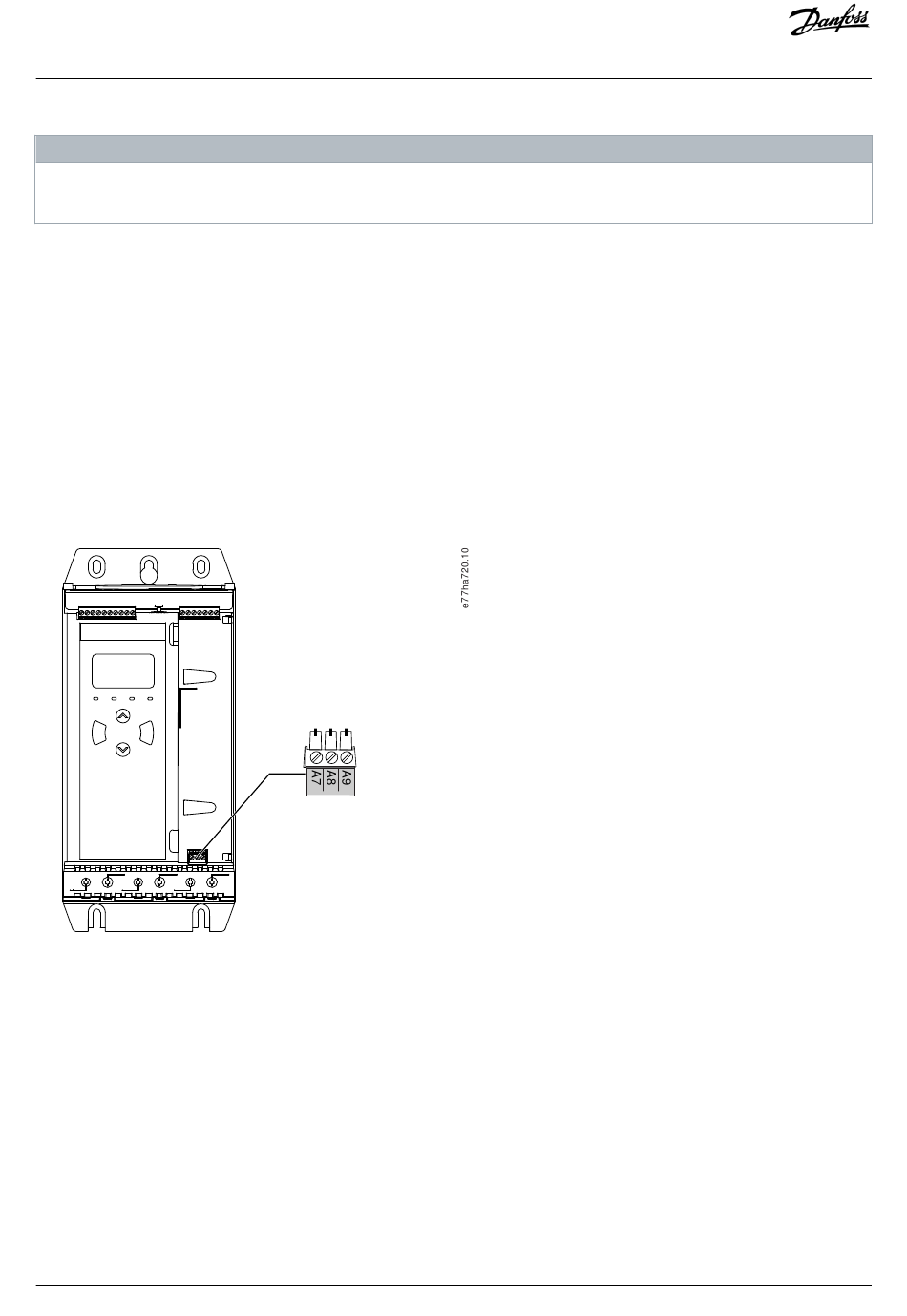

Abbildung 9: Steuerspannungsklemmen
Schließen Sie die Steuerversorgung der verwendeten Spannungsversorgung entsprechend an.
• MCD6-xxxxB-xx-CV2 (110–120 V AC): A8, A9.
• MCD6-xxxxB-xx-CV2 (220–240 V AC): A7, A9.
• MCD6-xxxxB-xx-CV1 (24 V AC/V DC): A8, A9.
Danfoss A/S © 2018.10
5/L3
H I N W E I S
Installation
AQ262141844215de-000201 / 175R1174 | 33
