S -In/Out S0-Impuls Eingang für Anschluss an externen Stromzähler. S0-Impuls Ausgang für
0
Anschluss an externes Großdisplay
Alarm Anschluss für Kontaktschleife zur Diebstahlsicherung. Mit optischen Kabeln Übertra-
gung bis 5km.
Can Can-Bus, für zukünftige Erweiterungen vorgesehen. Derzeit unbenutzt. Für diese
Buchse liegt kein Klemmleistenstecker bei.
USB USB-Host-Anschluss. Geeignet für USB-Sticks bis 2GByte Kapazität (Achtung: Nicht
für Anschluss an PC geeignet!)
Reset Resettaster. Mehrfach-Funktion: 1. Neustart Solar-Log™, 2. Rücksetzen auf Werksein-
stellung

2.2 Anschluss an Wechselrichter

Da der Solar-Log 1000
sprechende Datenkabel erforderlich. Für den Anschluss Solar-Log
richter liegen grüne Klemmleistenstecker bei.
Hinweis: Fertig konfektionierte Kabelsätze, passend für Ihren Wechselrichter, sind als Zubehör
erhältlich.
Da jeder Wechselrichterhersteller unterschiedliche Verkabelungs- und Anschlussverbindungen
verwendet, müssen also die entsprechenden Datenkabel korrekt angepasst werden. Im folgenden
Kapitel sind für alle unterstützten Hersteller die Anschlusskonfigurationen beschrieben.
Hinweis: Es müssen unbedingt die herstellerspezifischen Vorschriften für den Anschluss der
Datenkabel beachtet werden. Diese Vorschriften können den entsprechenden Hersteller-Doku-
mentationen entnommen werden.

2.3 Klemmleistenstecker

Der Solar-Log 1000 verfügt über 2 RS485-Schnittstellen, jeweils gekennzeichnet durch „A" und
„B". Die Schnittstelle „B" kann zusätzlich auch als RS422 verwendet werden (für Fronius/Phoe-
nixtec-WR).
RS485-A:
RS485/422-B:
14
direkt mit jedem einzelnen Wechselrichter kommunizieren muss, sind ent-

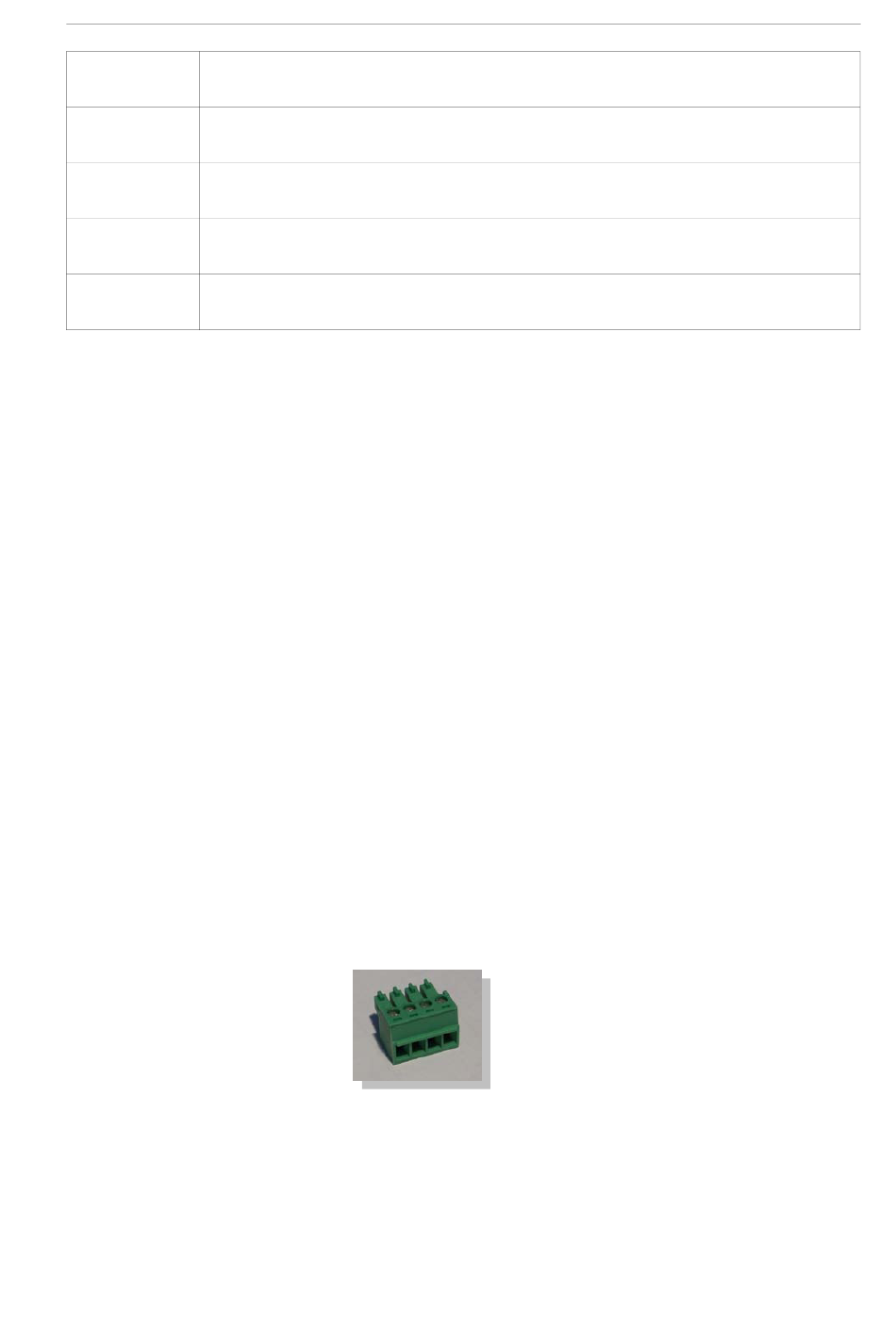

4-poliger grüner Anschlussstecker
1
6-poliger grüner Anschlussstecker
4
1 4 6
1000 und dem ersten Wechsel-
2
