1000/500/200
Solar-Log
Installation
Wechselrichter an Solar-Log™ verkabeln
Die Verkabelung erfolgt über
– vorkonfektioniertes Datenkabel (Zubehör; nicht im Lieferumfang)
oder
– selbstkonfektioniertes geschirmtes, 4-adriges Datenkabel und Klemm-
leistenstecker (
Seite 14).
Vorgehen
1 Frei liegende Adern durch die Kabelöffnung des Wechselrichters ziehen
2 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach folgendem
Schema anklemmen:
Klemmleistenstecker Solar-Log™
Klemme
1
2
3
4
3 Kabel im Wechselrichter durch den Isolationsschlauch ziehen, der dem
PiggyBack beiliegt.
Das Kabel muss innen im Wechselrichter mit dem Isolierschlauch umhüllt
sein.
4 Masseanschluss setzen: Klemme 5 des Wechselrichters mit dem beilie-
genden Flachsteckverteiler am Gehäuse des Wechselrichters verbinden
5 Wenn nur ein Wechselrichter angeschlossen werden soll, muss dieser
terminiert werden.
Den beiliegenden Jumper auf die unteren Pins der Steckerleiste stecken:

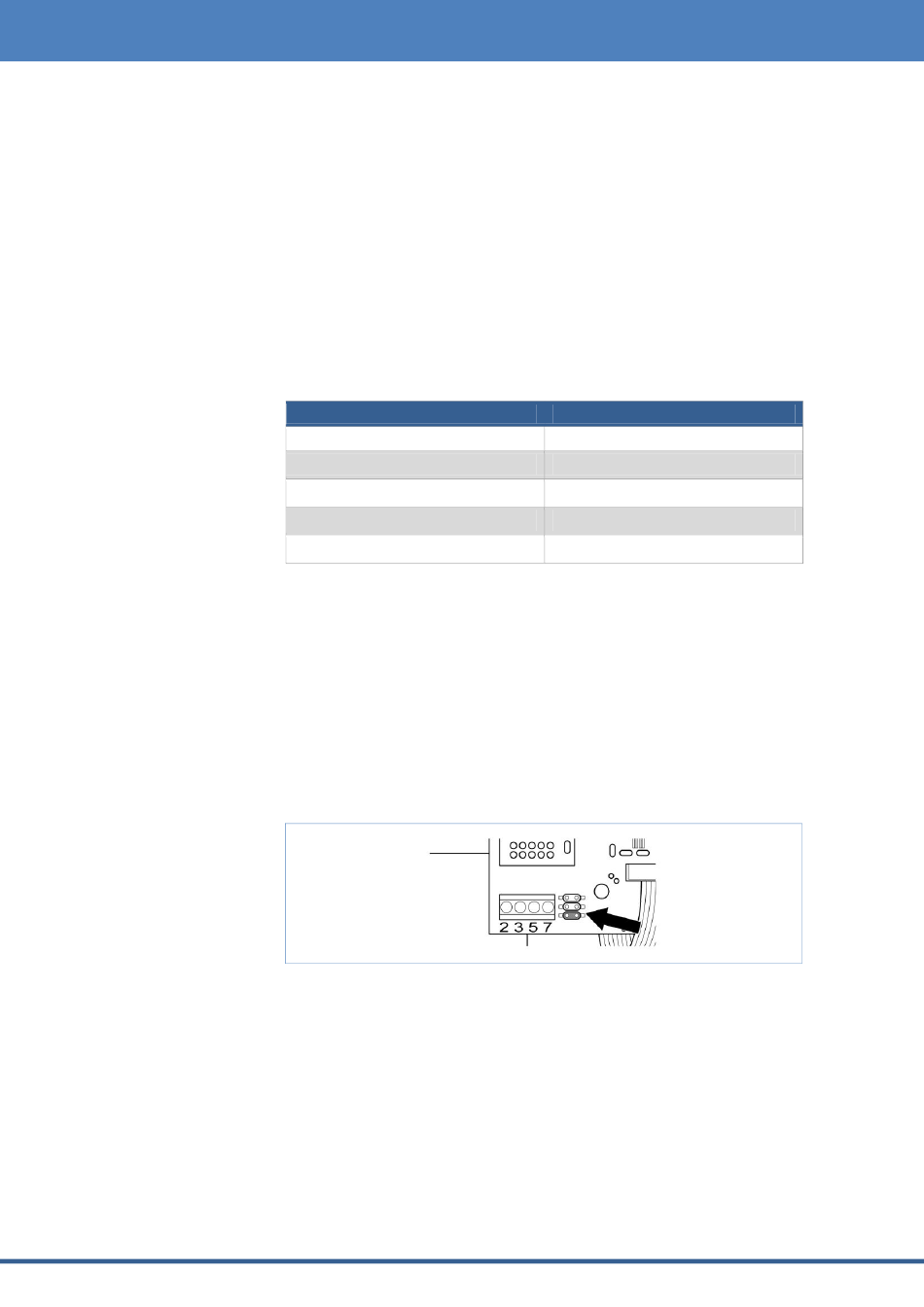

Abbildung 11: PiggyBack – Jumper stecken
6 Wechselrichter schließen, wenn kein weiterer Wechselrichter ange-
schlossen werden soll
7 Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken
Wechselrichter anschließen
Klemmleiste Wechselrichter
Klemme
2
3
5
7
SMA
19 von 243
