2.27 Verkabelung S0-Ausgang

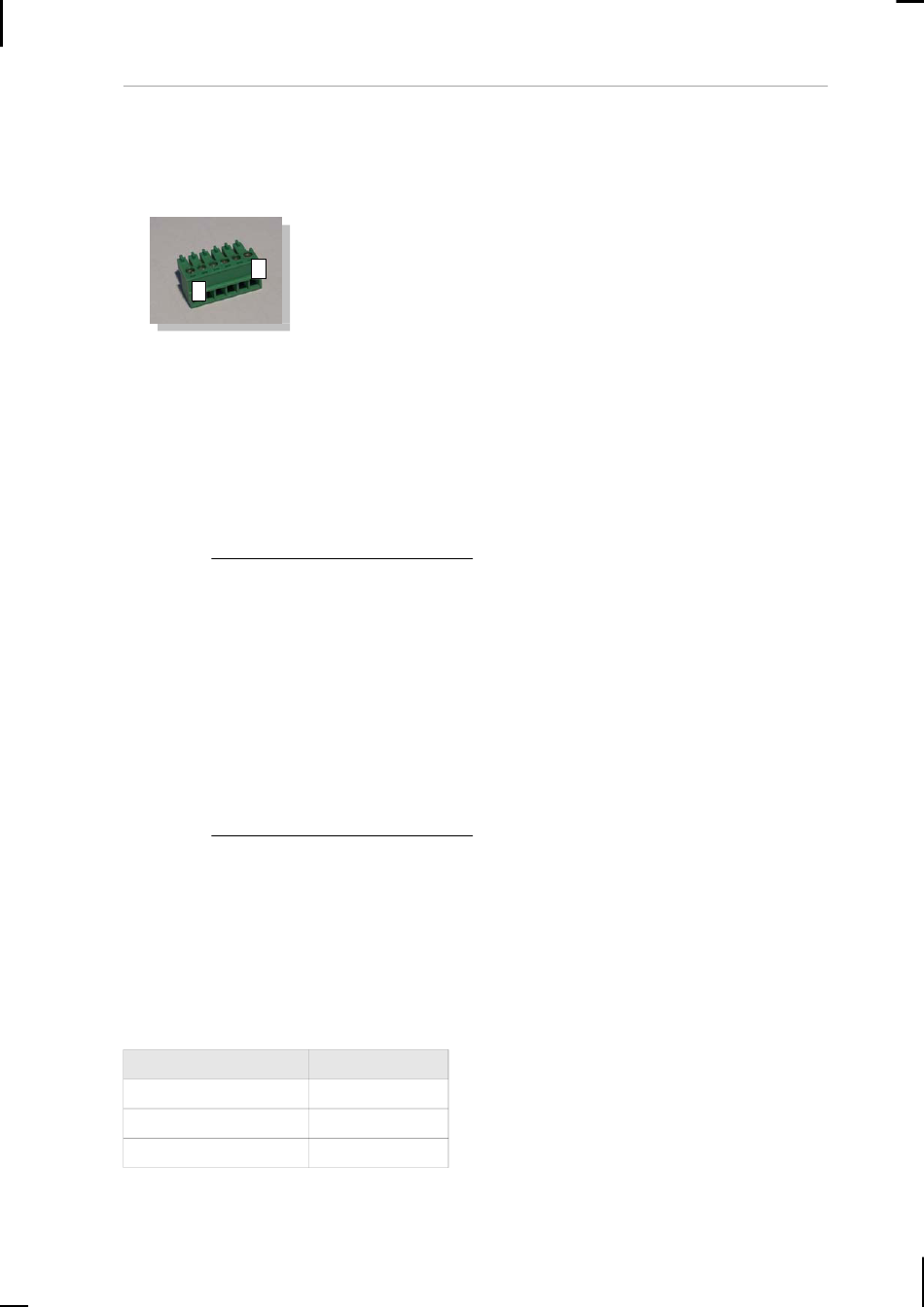

Der S0-Ausgang kann in verschiedenen Konfigurationen betrieben werden, die je nach Beschal-
tung des 6pol-Klemmsteckers aktiviert sind.
6
1

2.27.1 Strom gesteuerter S0-Ausgang

(z.B. Displays von Schneider Displaytechnik)
Benötigt wird ein 2 pol. Geschirmtes Kabel, 2x0,6mm², Länge max. 100 Meter
Berücksichtigen Sie auf jeden Fall auch die Herstellerangaben des Display-Herstellers.
Display
S0+
S0-

2.27.2 Kontakt gesteuerter S0-Ausgang

(z.B. Displays von RiCo-Electronic)
Benötigt wird ein 2 pol. Geschirmtes Kabel, 2x0,6mm², Länge max. 100 Meter
Berücksichtigen Sie auf jeden Fall auch die Herstellerangaben des Display-Herstellers.
Display
S0-
S0+

2.27.3 Impulsfaktor

Der Solar-Log 1000 gibt standardmäßig 1000 Impulse/kWh auf den S0-Ausgang aus. Dieser Wert
lässt sich aber beliebig am Solar-Log™ Display im Dialog „System/Großdisplay" ändern. Der
Impulsfaktor muss in Abhängigkeit der Anlagengröße (kWp) konfiguriert werden.
Anlagengröße kWp
30 kWp
60 kWp
100 kWp
50
Solar-Log™-S0-In/Out
4
gebrückt
5
6
Solar-Log™-S0-In/Out
6
5
Impulsfaktor
2000
1000
600
