Verkabelung - Solare Datensysteme Solar-Log 1000 Handbuch

2

2.12.3 Verkabelung

Die Verkabelung der einzelnen Wechselrichter erfolgt durch Klemmleisten, die sich im Innern
des Gerätes befinden.
Wechselrichter stromlos machen oder bis Abend warten (Die Eingaben über das Display bei den
VPI /1 -Modellen müssen tagsüber erfolgen.

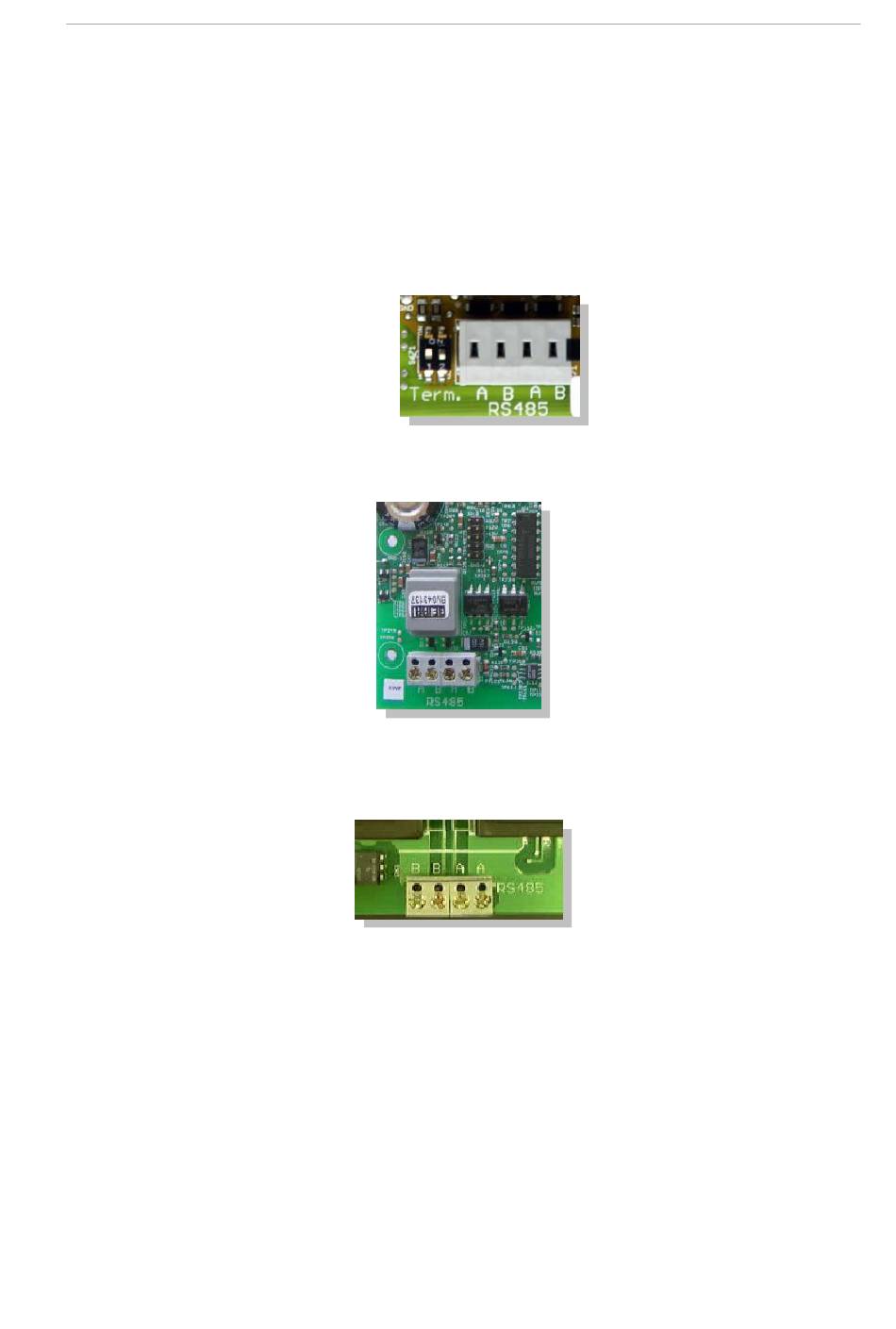

Klemmleiste – auroPOWER VPI xx00 /2 – Modelle:
Klemmleiste – auroPOWER VPI /1 – Modelle:
Klemmleiste – auroPOWER VPI – Modelle:
Verbinden Sie wie im Vaillant-Handbuch beschrieben mit einem geschirmten, 2-poligen Daten-
kabel die einzelnen Wechselrichter untereinander über die RS485-Klemmleisten. Die RS485-
Anschlüsse sind jeweils doppelt ausgeführt, damit die Verkabelung jeweils weitergeführt werden
kann.
Verbinden Sie jeweils die Klemme A mit der Klemme A des nächsten Wechselrichters und ent-
sprechend die Klemmen B.
Für die Verbindung des Solar-Log™ mit dem ersten Wechselrichter können Sie entweder das
vorkonfektionierte Datenkabel (Zubehör, nicht im Lieferumfang enthalten) oder ein eigenes
Kabel verwenden.
34
