2.20 Ingeteam

Wichtiger Hinweis: Öffnen Sie niemals das Gehäuse des Wechselrichters, wenn dieser unter
Spannung steht. Beachten Sie unbedingt die Hinweise des Ingeteam-Handbuches.
Alle Wechselrichter müssen mit einer optional verfügbaren RS485-Kommunikations-
karte ausgerüstet werden. Bitte prüfen Sie, ob diese Karte in den Wechselrichtern einge-
baut ist. Ein nachträglicher Einbau ist möglich.

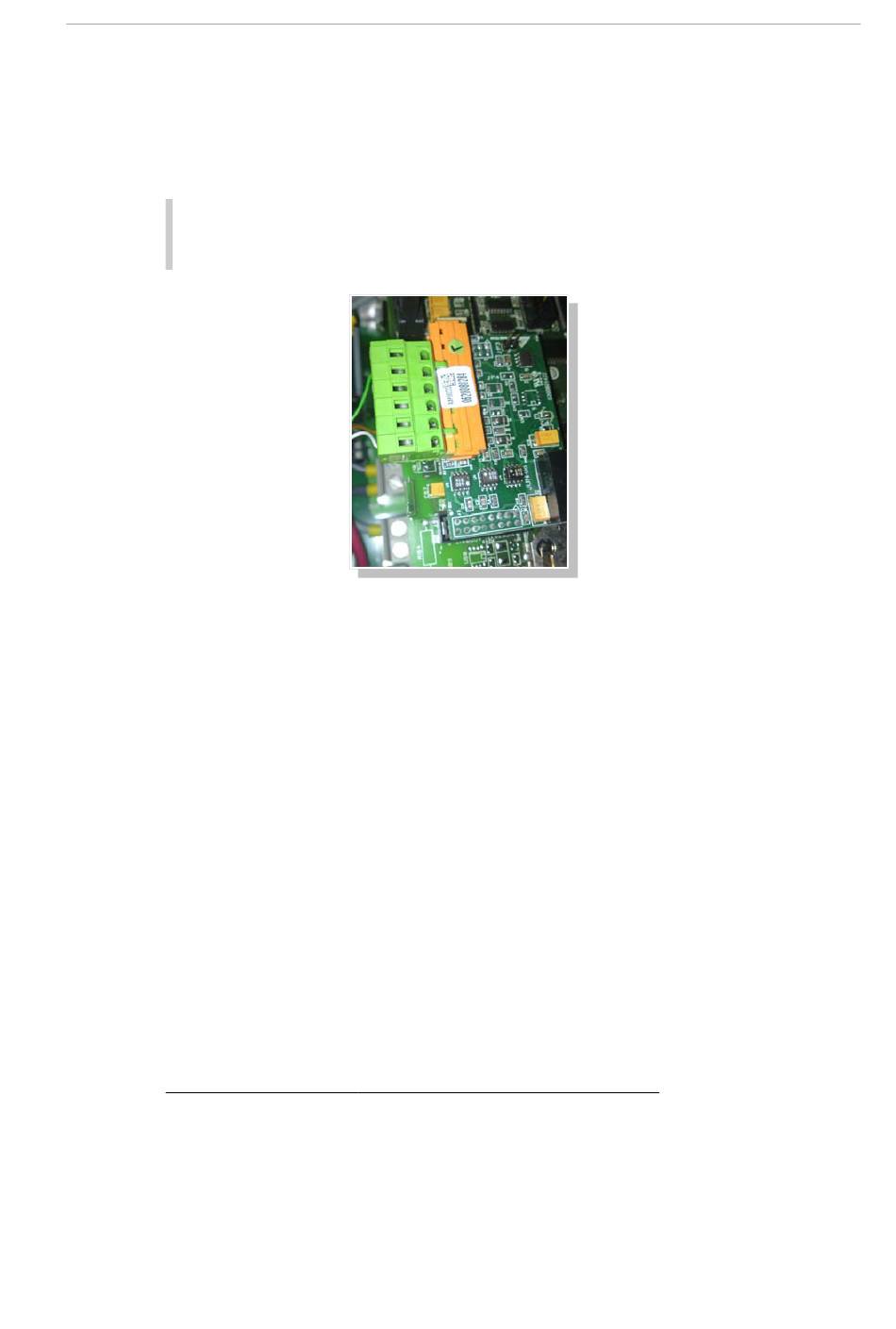

Optionale Ingeteam-RS485-Kommunikationskarte:
Die RS485-Kommunikationskarte muss in den Wechselrichter eingebaut werden – der Einbau ist
im Ingeteam-Handbuch beschrieben.
An die 8-poligen Anschlussbuchse wird ein entsprechender Stecker (Phönix Typ.: FKCT 2,5/8-
ST) mit der RS485-Verkabelung eingesetzt
Jedem Wechselrichter muss über das Display am WR eine eigene Kommunikations-Adresse ver-
geben werden. Es empfiehlt sich die Adressen fortlaufend bei 1 beginnend festzulegen, also 1, 2,
3, usw.
Folgen Sie dazu den Anweisungen des Ingeteam-Handbuches.

2.20.1 Verkabelung

Verbinden Sie die Wechselrichter untereinander über ein 3-poliges, geschirmtes Datenkabel:
Für die Verbindung des Solar-Log™ mit dem ersten Wechselrichter können Sie entweder das
vorkonfektionierte Datenkabel (Zubehör, nicht im Lieferumfang enthalten) oder ein eigenes
Kabel verwenden.
Solar-Log™ (von links)
Weiß
Grün
Braun
44
RS485-Karte im Wechselrichter
(1)
(3)
(4)
Pin 1-RS485-A (+)
Pin 6-GND
Pin 2-RS485-B (-)
