Fronius – IG15-60 (HV) und IG35+ bis IG150+ mit ComCard
Der Einbau der ComCard ist sehr detailliert im Wechselrichter-Handbuch beschrieben, folgen
Sie allen Anweisungen dort.
Wir empfehlen zwischen der installierten ENS-Karte und der ComCard einen Steckplatz frei zu
lassen.

2.7.2 Kommunikationsadresse

Jedem Wechselrichter muss eine eigene Kommunikations-Adresse vergeben werden. Es emp-
fiehlt sich die Adressen fortlaufend bei 1 beginnend festzulegen, also 1, 2, 3, usw. Diese Einstel-
lung wird am Bediendisplay durchgeführt. Folgen Sie dazu den Anweisungen des Fronius-Hand-
buches aus dem Kapitel „Bedienkonzept", Abschnitt „Das Setup-Menü".

2.7.3 Verkabelung

Die Verkabelung der einzelnen Wechselrichter untereinander erfolgt durch herkömmliche Netz-
werk-Kabel, die mit einem RJ45-Stecker ausgerüstet sind.
Jede ComCard verfügt über zwei RJ45-Buchsen, die jeweils mit „IN" und „OUT" gekennzeich-
net sind. Es ist sehr wichtig, dass die richtige Reihenfolge der Verkabelung eingehalten wird,
ansonsten kommt kein Datenaustausch zustande.
Achtung! Der Solar-Log™ verfügt ebenfalls über eine RJ45-Buchse. Auf keinen Fall darf diese
Buchse mit den RJ45-Buchsen des Wechselrichters verbunden werden. Dies könnte den Solar-
Log™ zerstören!
Da Fronius eine RS422-Schnittstelle verwendet kann auf Solar-Log™-Seite nur der 6-pol.
RS422-B Anschluss benutzt werden.
Hinweis: Wir empfehlen das fertig vorkonfektionierte Fronius-Datenkabel, das als Zubehör
erhältlich ist. Dem Kabelsatz liegt auch ein Abschlussstecker bei (der kein Endwiderstand ist!)
Wird das Kabel selbst konfektioniert, dann verwenden Sie folgende Anschlussbeschaltung:
RS422-B:
8

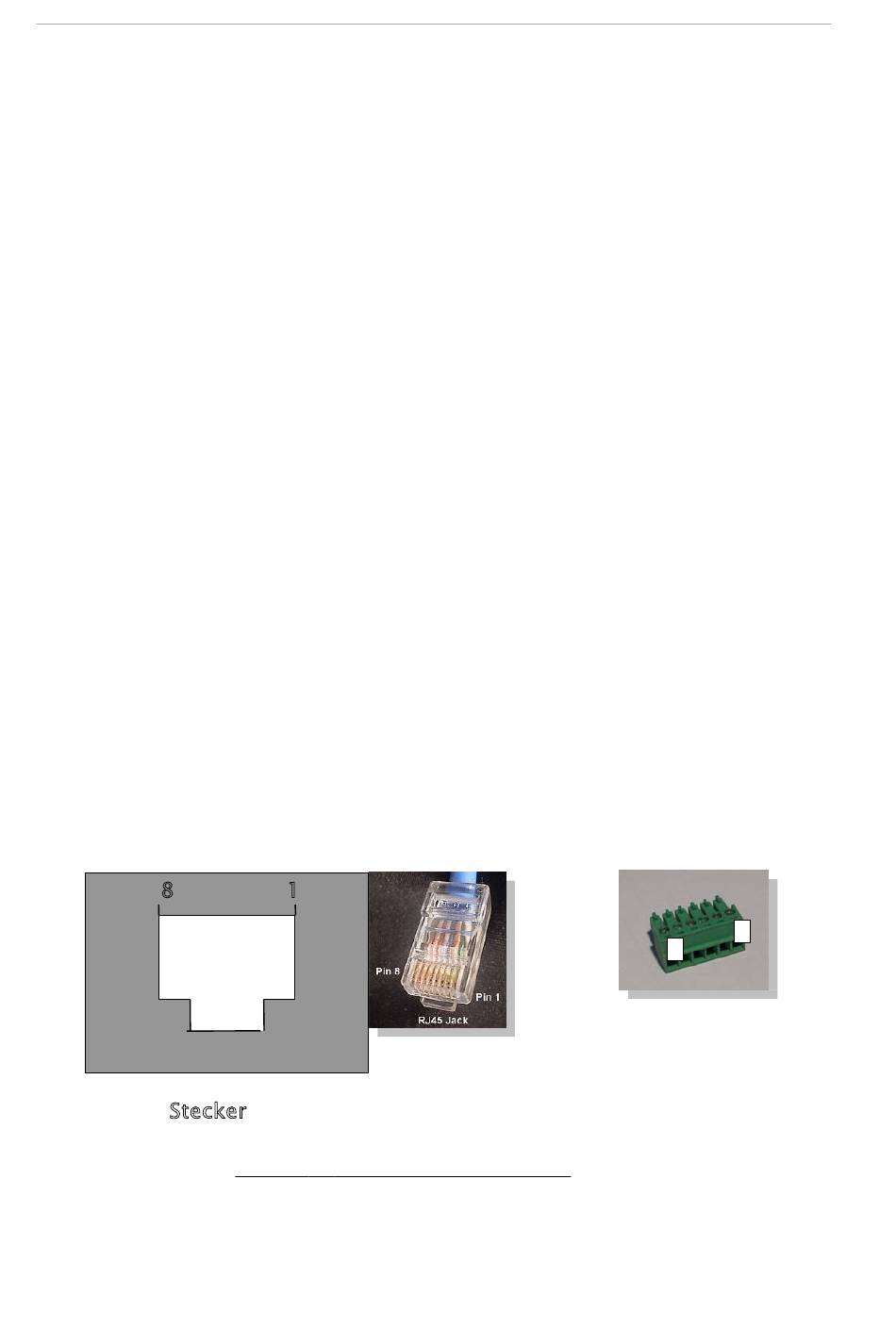

RJ45-Stecker von vorne
1
RJ45-Pin
Solar-Log™ RS422-B (6.pol)
1
2
1
-
-
6
27
