Display Menüführung

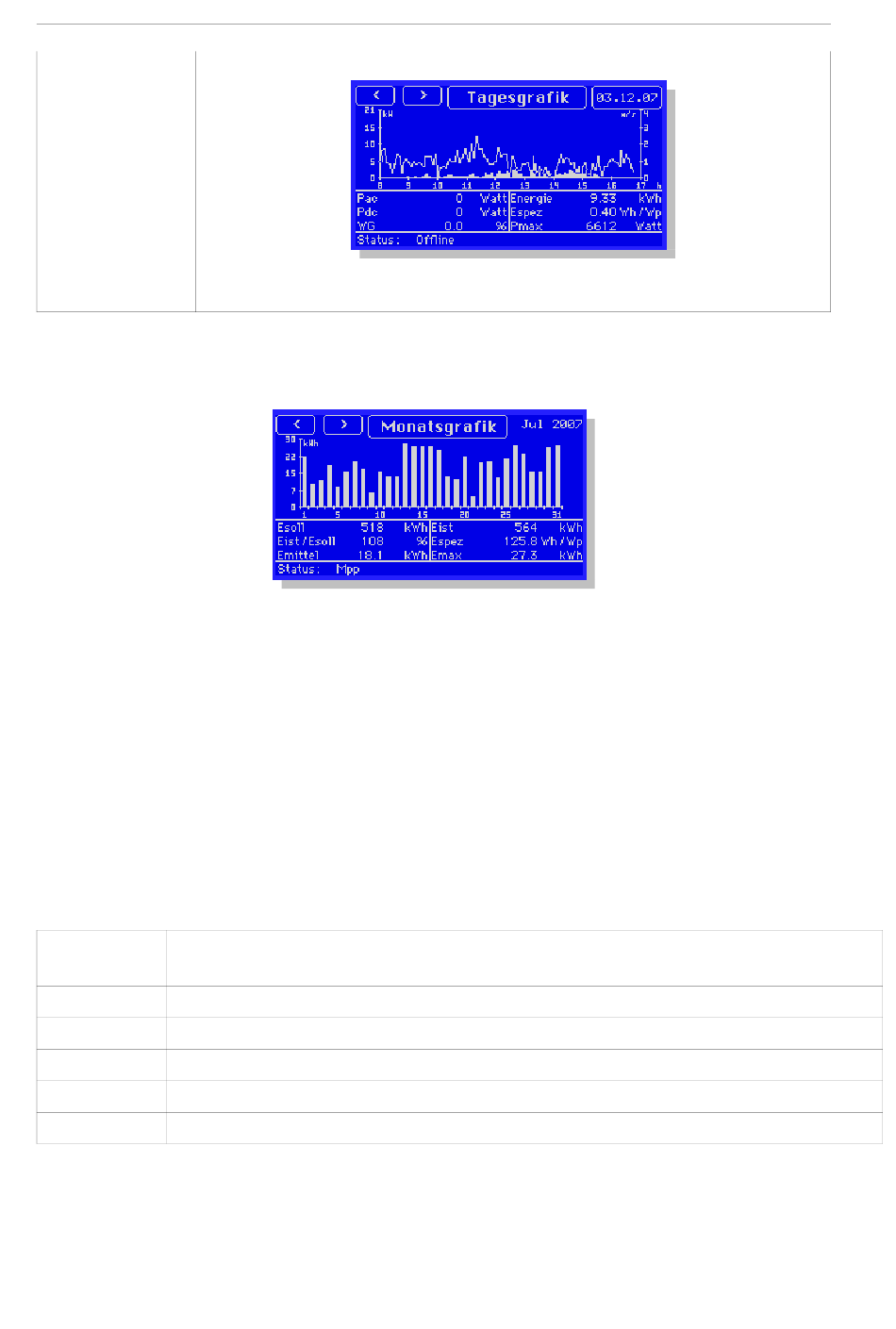

3.4.1.3 Monatsgrafik

Die Monatsgrafik zeigt die Tageswerte an. Auch hier errechnet sich die Y-Skalierung automatisch
aus den selektierten Wechselrichtern.
Die Navigation erfolgt wie bei der Tagesgrafik auch über die Schaltflächen im oberen Bild-
schirmbereich. Die Auswahl und Selektion der Wechselrichter kann über die Schaltfläche
„Monatsgrafik" aufgerufen werden.
Wird direkt ein Tagesbalken angeklickt, wird in die Tagesgrafik gewechselt mit dem entsprechen-
dem Tagesdatum. Weil die Balken relativ dünn sind, wird manchmal nicht der richtige Tage
getroffen, aber man kann dann schnell über den „Vor/Zurück"-Knopf in den richtigen Tag
schalten.
Die Legende zeigt die wichtigsten Parameter als Zahlenwert an:
Esoll Der Solar-Log™ errechnet für jeden Monat einen Soll-Ertrag, der über den Jahreswunscher-
trag ermittelt wird.
Eist/Esoll Zeigt den erzielten Soll/Ist-Ertrag in Prozent an
Emittel Der Mittelwert aller Tage des Monats
Eist Der tatsächlich erreichte Monatsertrag in kWh
Espez Spezifische Energie = Monatsertrag kWh / Anlagengröße kWp
Emax Höchster Tagesertrag im Monat
