Versandstatus.
•
„OK" Versendet
„#x" x = Anzahl fehlgeschlagender Übertragungsversuche. Nach 4 Versuchen erscheint „NOK"

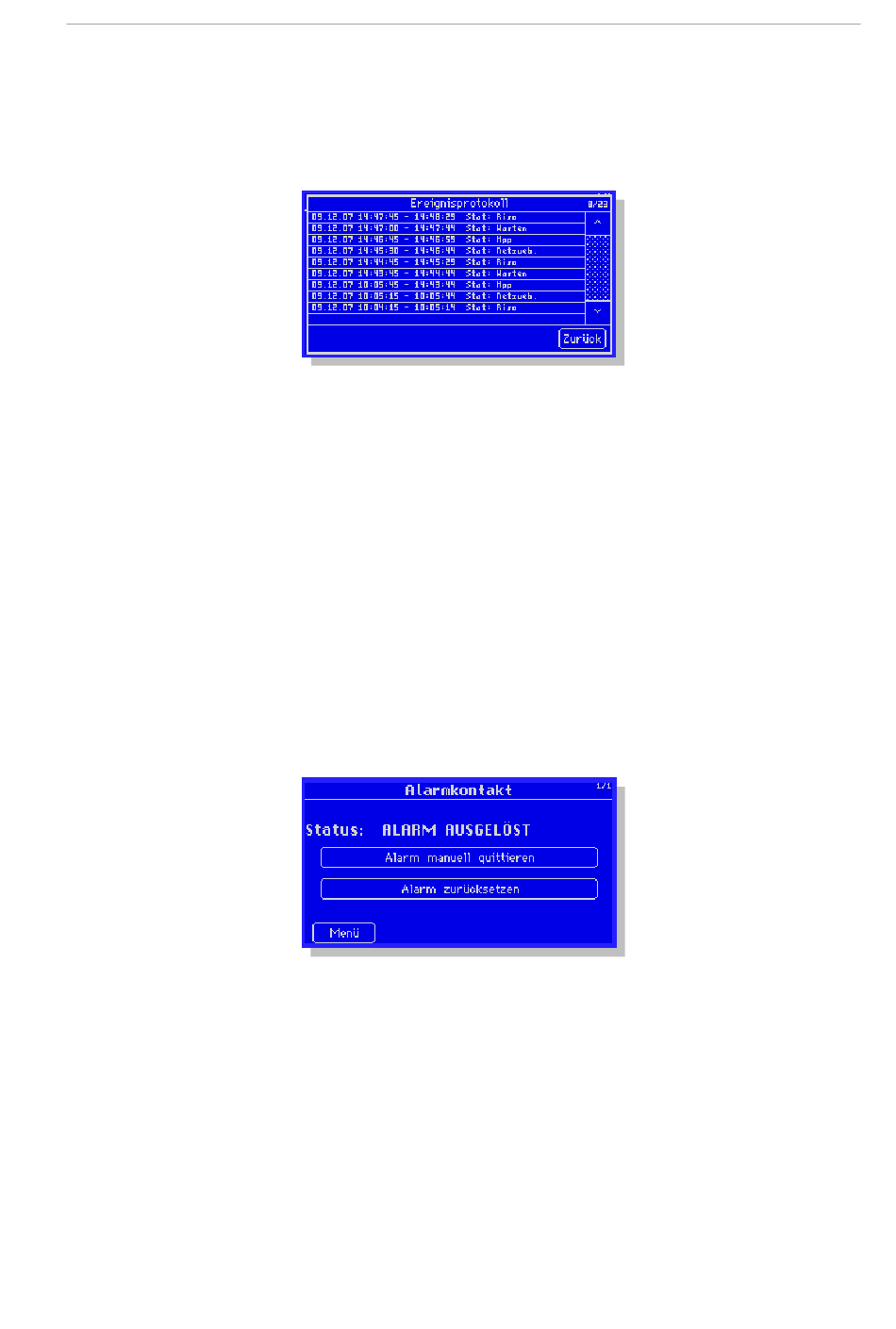

3.4.2.2 Wechselrichter-Ereignisprotokoll

Das Ereignisprotokoll zeichnet alle Status-Änderungen der Wechselrichter in einem separaten
Protokoll auf. Alle 15 Sekunden (abhängig von Anzahl und Typ der WR auch länger) werden die
Status- und Fehlercodes aus den Wechselrichtern ausgelegen. Ergab sich eine Änderung wird
dies im Protokoll gespeichert. Je WR stehen 200 Speicherplätze zur Verfügung. Der momentane
Status steht immer ganz oben auf der Liste auf Dialoge-Seite 1.
Ist ein Fehler aufgetreten wird dieser mit dem Text „Err" blinkend angezeigt. Manche WR-Her-
steller bieten keine extra Fehlercodes im Datentelegramm an, hier sind die Fehler als Status-Code
„verpackt". In diesem Fall wird kein „Err" angezeigt.
Fehlercodes sind standardmäßig bereits in der Anlagenüberwachung so konfiguriert, dass sie als
Email verschickt werden. Daher tauchen kritische Meldungen auch im Dialog „Diagnose / Mel-
dungen" auf.

3.4.2.3 Alarmkontakt

Der Solar-Log 1000 überwacht ständig seinen internen Alarmkontakt. Sobald dieser unterbrochen
wurde wird Alarm
„Konfig/Erweitert/Alarmkontakt"
Email/SMS/Relais).
Sobald Alarm ausgelöst wurde bleibt dieser maximal 20 Minuten aktiv stehen, anschließend wird
er automatisch quittiert. Manuell kann man den Alarm jederzeit quittieren bzw. auch auch kom-
plett zurücksetzen. Zurücksetzen sollte man den Alarm aber erst, wenn die Alarmursache beho-
ben wurde, ansonsten wird sofort wieder Alarm ausgelöst.
70
ausgelöst. Was hierbei
konfiguriert
passiert kann im
werden (Benachrichtung
3
Display-Dialog
per
