Solare Datensysteme Solar-Log 1000 Handbuch Seite 64

Die Tagesgrafik zeigt die Leistungswerte (P
Y-Achse errechnet sich automatisch aus der Summe der angezeigten WR. Die angezeigten Stun-
den der X-Achse sind für jeden Monat getrennt konfigurierbar.
Darunter zeigt die Legende die wichtigsten Parameter als Zahlenwert an:
Pac Momentane Einspeiseleistung
Pdc Momentane Modulleistung
WG Wirkungsgrad nach der Formel Pac/Pdc*100
Energie Summierter Tagesertrag in kWh
Espez Spezifische Energie = Tagesertrag kWh / Anlagengröße kWp
Pmax Höchste erreichter Leistungswert im 5-Minuten Mittel
Der Status zeigt immer die aktuellen Wechselrichter-Statistik und Fehlercodes an. Wechselrichter
mit gleichem Status werden zusammengefasst. Der Status- bzw. Fehlertext ist Herstellerspezifisch
und sollte im Benutzerhandbuch des Hersteller nachgeschlagen werden. Der Status „MPP"
bedeutet: „Maximum Power Point" und bedeutet, dass Strom eingespeist wird.
„Offline" bedeutet, dass die Wechselrichter im Nachtbetrieb, also ausgeschaltet sind.
Über die Schaltflächen am oberen Bildschirmbereich kann das Tagesdatum vor- oder zurück
geblättert werden. Ein Druck auf das Datum schaltet immer auf den heutigen Tag. Ein Druck in
den unteren Bildschirmbereich öffnet das Hauptmenü.

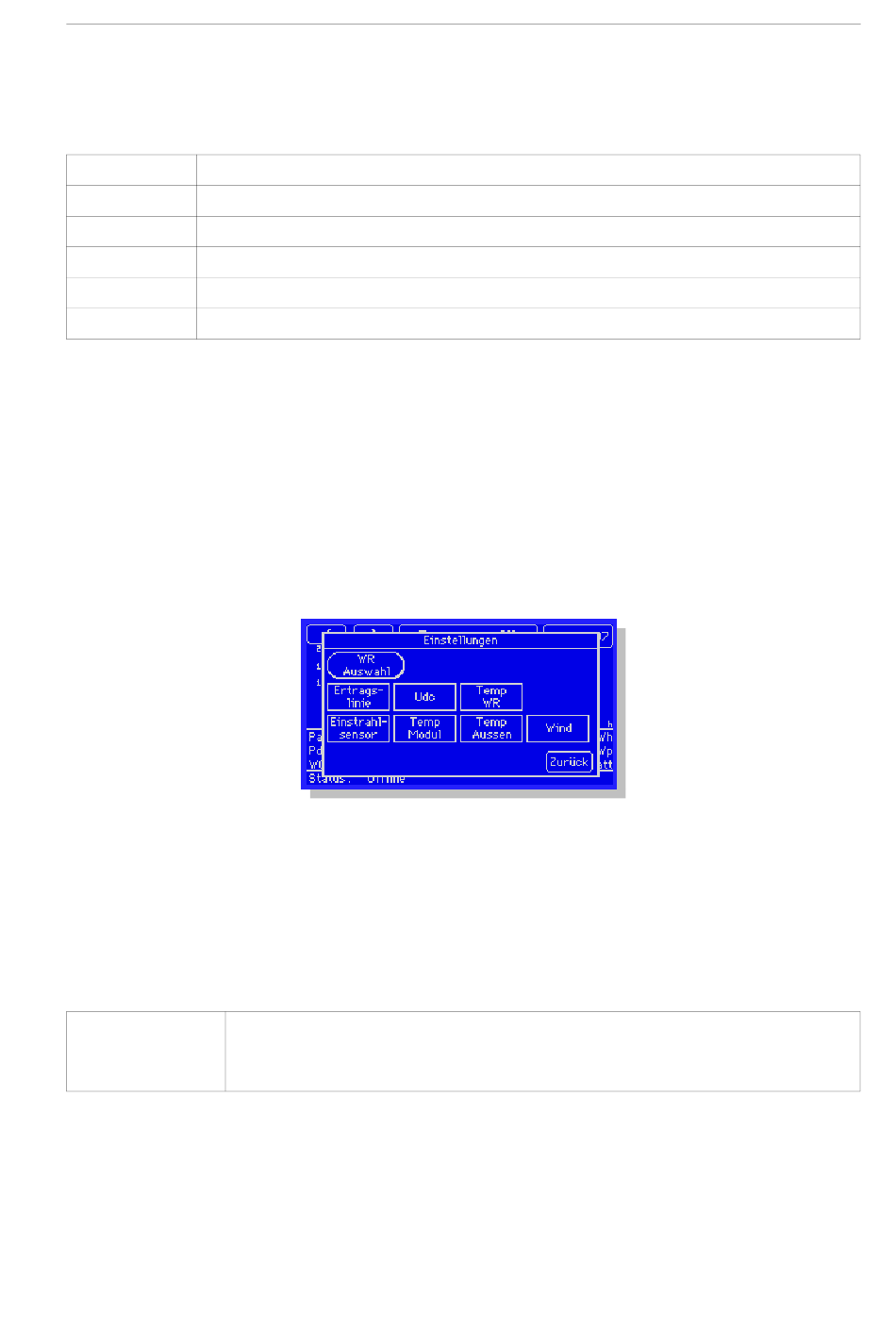

Ein Druck auf den mittleren Schaltknopf „Tagesgrafik" öffnet ein Untermenü:
Über dieses Untermenü können weitere Optionen geschaltet werden. Welche der Optionen
erscheinen ist abhängig davon, ob eine Sensor-Box angeschlossen ist oder nicht. Die Auswahlfel-
der in den eckigen Feldern sind Parameter, die zusätzlich zu der Leistungskurve über eine 2.Y-
Achse dargestellt werden können. Es kann immer nur 1 Parameter selektiert werden, da ansons-
ten die Übersicht verloren gehen würde (Mehrere Parameter sind in der Web-Ansicht dann auch
farbig darstellbar).
WR Auswahl Welche Wechselrichter in der Tagesansicht gezeigt werden, kann über diese Aus-
wahl gesteuert werden. Jeder WR kann an- oder abgewählt werden, oder über „Alle
WR" können alle auf einmal selektiert werden.
64
) der Wechselrichter als Kurve an. Die Skalierung der
