SMA
SWR (ab BJ.2001). Evtl. muss für den Einbau des PiggyBacks das Display ausgebaut werden.
−
Dieses „Platzproblem" ist aber auch bei Original-SMA-PiggyBacks vorhanden.
Bitte prüfen Sie die Vollständigkeit des beiliegenden Zubehörs:
1 St. Isolierschlauch f.Datenleitung
1 St. Jumper
1 St. Verschraubung/Durchf. WR-PG 16 (M22)
1 St. Flachsteckverteiler f. Anschluss an Gehäuse/Masse
2.4.4 Wichtige Hinweise zur Installation
Für den Einbau der PiggyBack-Schnittstellenkarten müssen die WR geöffnet werden. Dies darf
nur von dafür ausgebildetem Fachpersonal ausgeführt werden. Beachten Sie dazu auch alle vor-
handen Anweisungen des Wechselrichter Handbuches.
2.4.5 Installation
Arbeiten am Wechselrichter dürfen ausschließlich nur mit getrennter Versorgungsspannung
durchgeführt werden. Dazu trennen Sie den Wechselrichter zuerst von der AC-Seite, dann von
der DC-Seite. Anschließend warten Sie 30 Minuten bis sich alle stromführende Teile entladen
haben.
Beachten Sie bitte auch, dass sich im Wechselrichter und auf der Schnittstellenkarte empfindliche
elektronische Bauteile befinden, die durch statische Entladungen zerstört werden können.

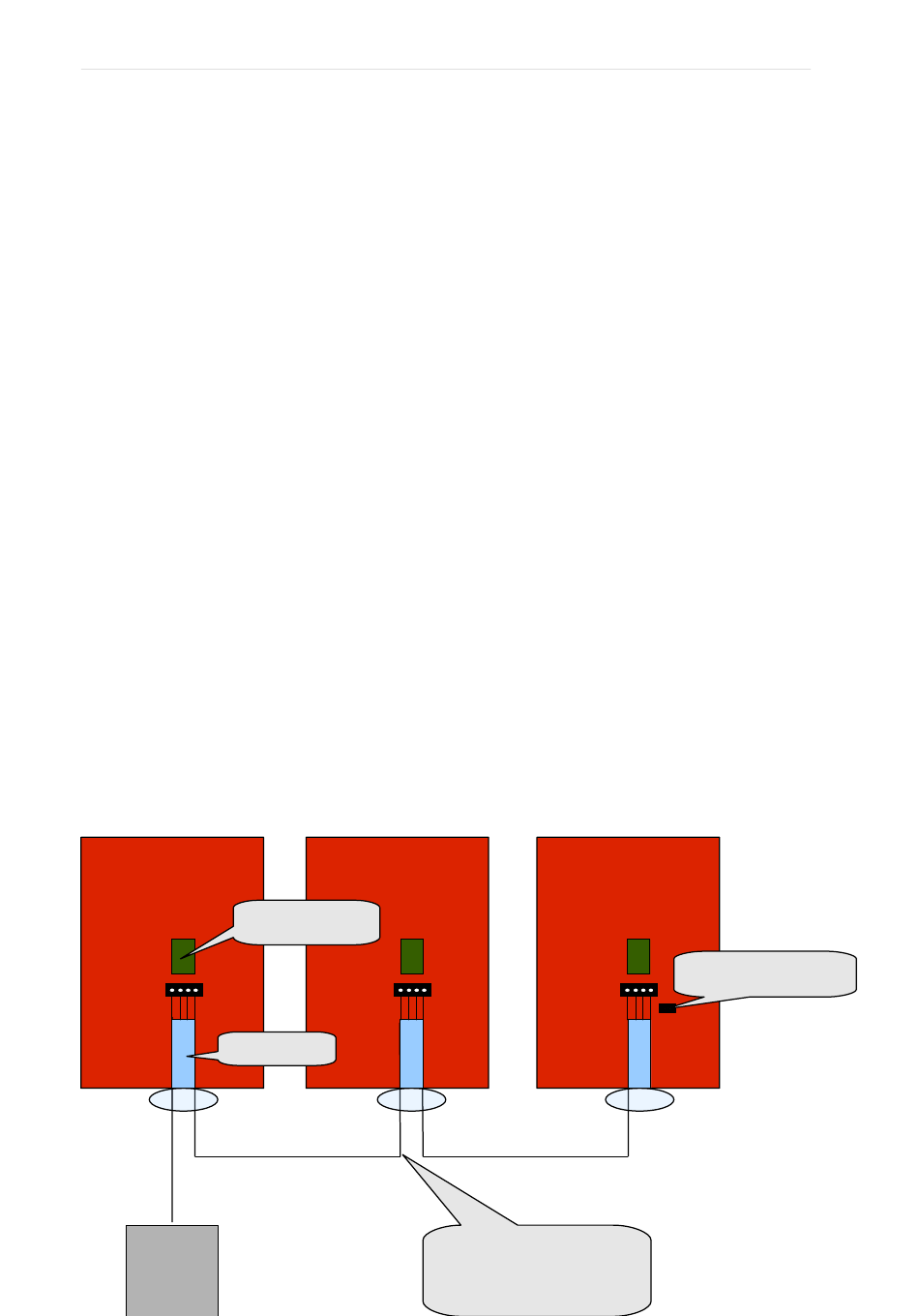

2.4.5.1 Verkabelungsschema
SMA-WR1
SMA-WR2
SMA-WRx
Spezial-PiggyBack
SolarLog400e
Jumper gesetzt
Isolierschlauch
17
4-adriges, geschirmtes
SolarLog
Kabel
