Danfoss – Wechselrichter
Weitere Einstellungen am Display des Wechselrichters müssen keine vorgenommen werden.

2.8.2 Verkabelung

Die Verkabelung der einzelnen Wechselrichter untereinander erfolgt durch herkömmliche Netz-
werk-Kabel, die mit einem RJ45-Stecker ausgerüstet sind. Die beiden RJ45-Buchsen befinden
sich rechts in der seitlichen Abdeckung, die abgeschraubt werden kann. Bitte beachten Sie dazu
die Anweisungen im Danfoss-Handbuch.
Verbinden Sie nun alle Wechselrichter untereinander über handelsübliche Netzwerkkabel.
Stecken Sie einen Stecker des Kabels in eine beliebige Buchse der ersten Wechselrichters. Den
anderen Stecker des Kabels stecken Sie in eine beliebige Buchse des zweiten Wechselrichters.
Genauso verbinden Sie Wechselrichter Nummer 2 mit Wechselrichter Nummer 3 usw.
An die noch freie Buchse des ersten Wechselrichters stecken Sie nun entweder das Danfoss-
Datenkabel (Zubehör, nicht im Lieferumfang enthalten) mit dem RJ45-Stecker oder das selbst-
konfektionierte Kabel.
Und an die noch freie Buchse des letzten Wechselrichters stecken Sie den Abschlussstecker.
Anschlussbelegung Danfoss/PowerLynx:
RS485:
Abschlussstecker:
8

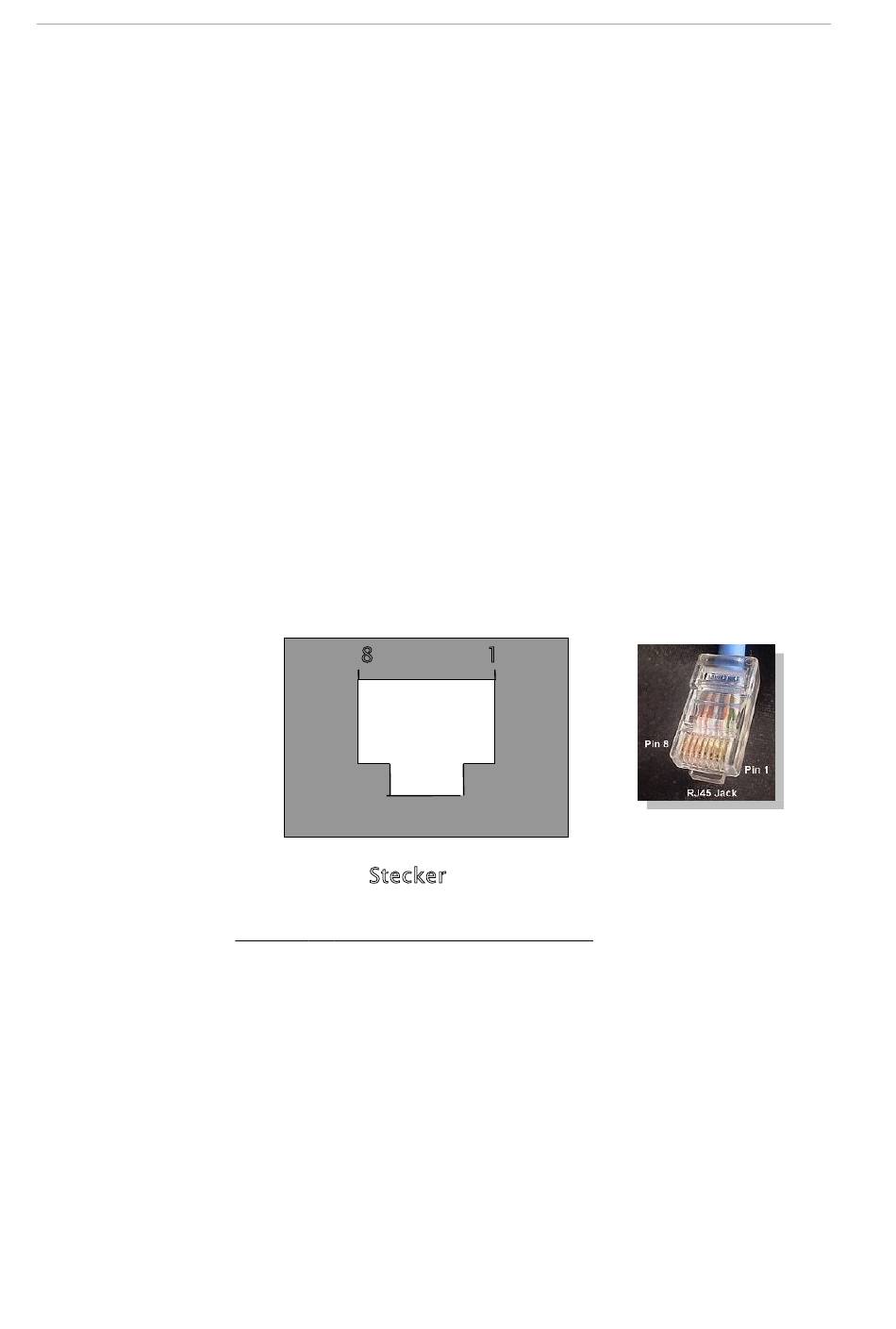

RJ45-Stecker von vorne
RJ45-Pin
1
2
3
4-unbenutzt
5-unbenutzt
6
7-unbenutzt
8-unbenutzt
1
Solar-Log™-RS485
3
3
4
1
